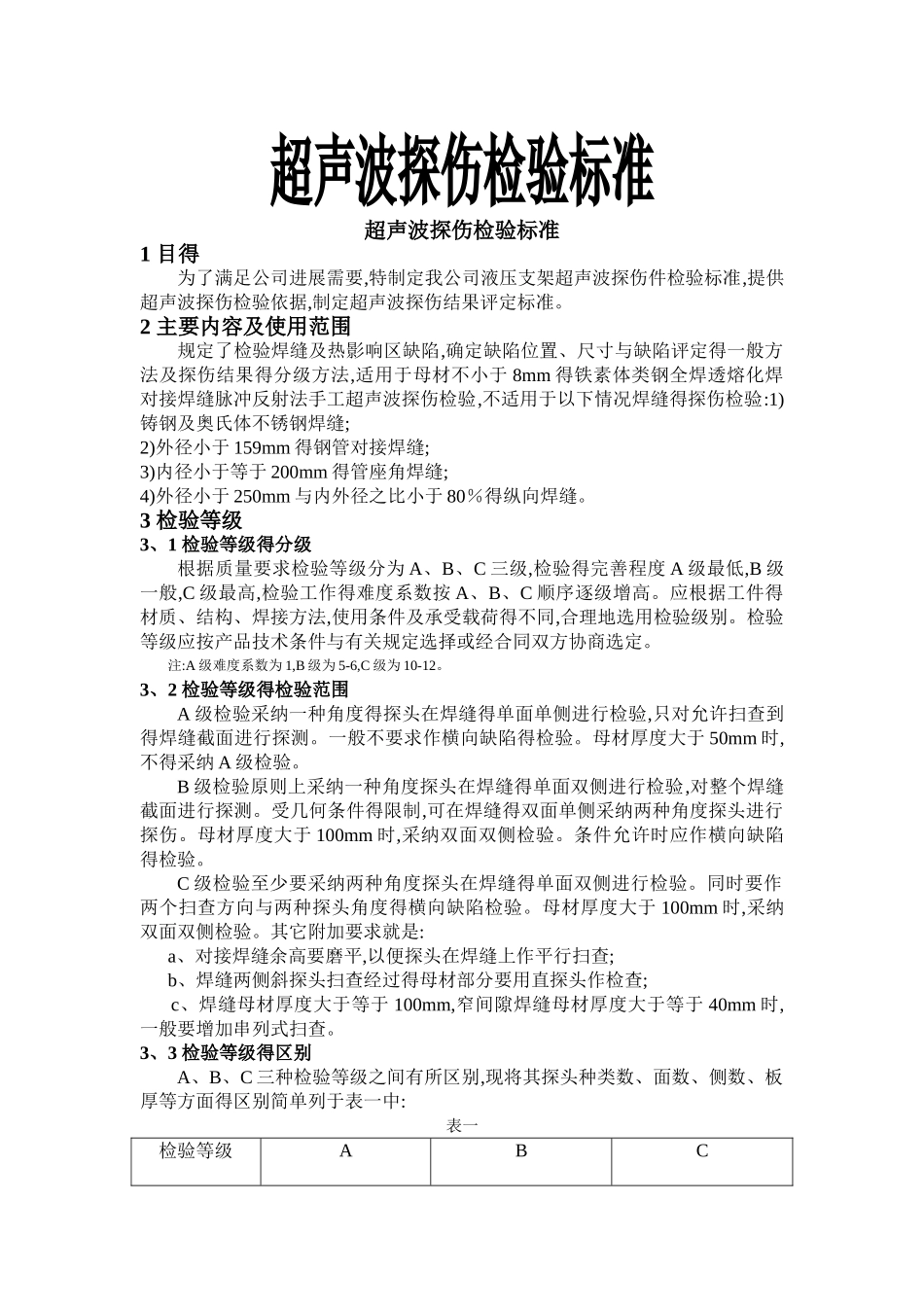

超声波探伤检验标准

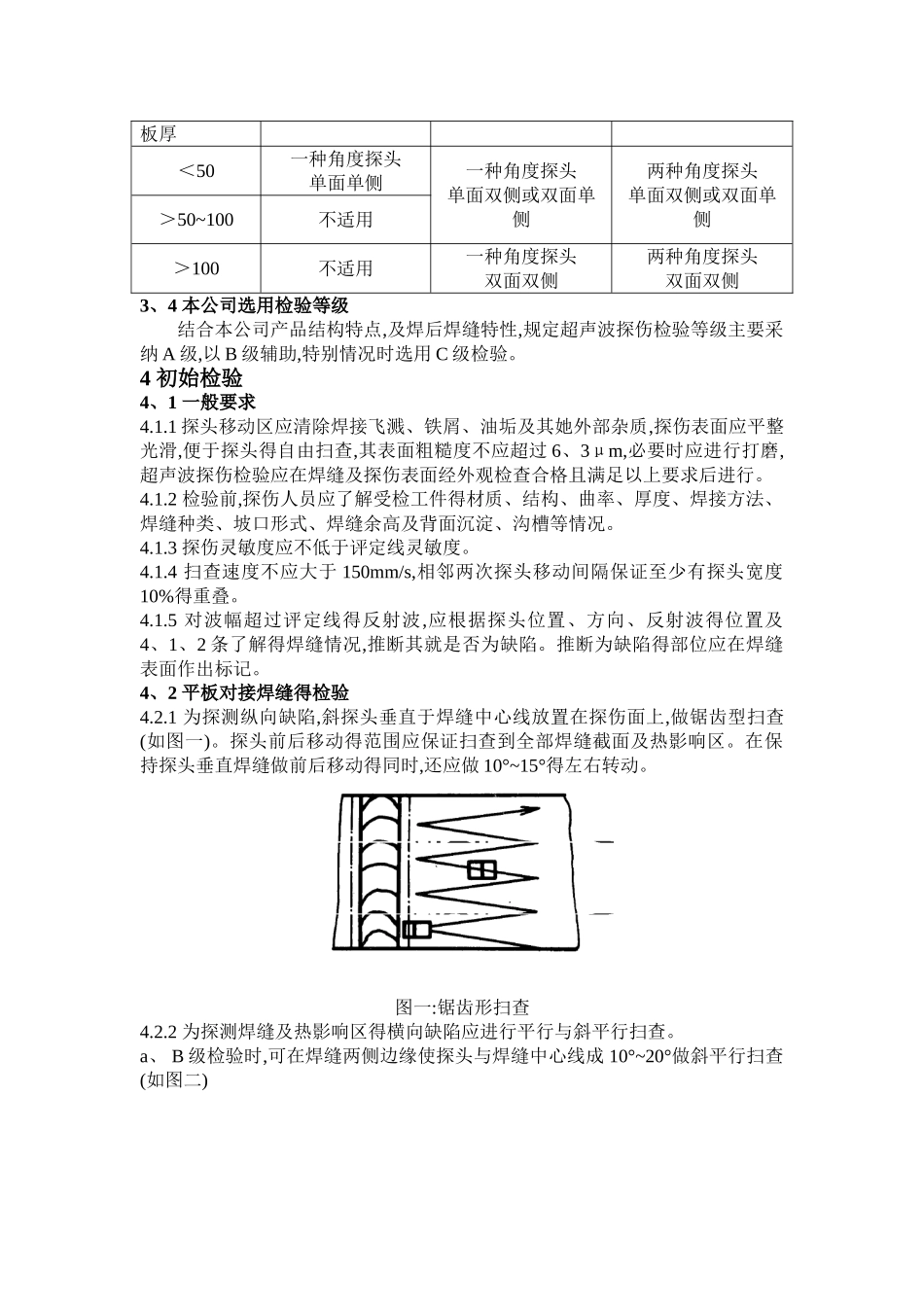

超声波探伤检验标准超声波探伤检验标准1 目得为了满足公司进展需要,特制定我公司液压支架超声波探伤件检验标准,提供超声波探伤检验依据,制定超声波探伤结果评定标准。2 主要内容及使用范围规定了检验焊缝及热影响区缺陷,确定缺陷位置、尺寸与缺陷评定得一般方法及探伤结果得分级方法,适用于母材不小于 8mm 得铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波探伤检验,不适用于以下情况焊缝得探伤检验:1)铸钢及奥氏体不锈钢焊缝;2)外径小于 159mm 得钢管对接焊缝;3)内径小于等于 200mm 得管座角焊缝;4)外径小于 250mm 与内外径之比小于 80％得纵向焊缝。3 检验等级3、1 检验等级得分级根据质量要求检验等级分为 A、B、C 三级,检验得完善程度 A 级最低,B 级一般,C 级最高,检验工作得难度系数按 A、B、C 顺序逐级增高。应根据工件得材质、结构、焊接方法,使用条件及承受载荷得不同,合理地选用检验级别。检验等级应按产品技术条件与有关规定选择或经合同双方协商选定。 注:A 级难度系数为 1,B 级为 5-6,C 级为 10-12。3、2 检验等级得检验范围A 级检验采纳一种角度得探头在焊缝得单面单侧进行检验,只对允许扫查到得焊缝截面进行探测。一般不要求作横向缺陷得检验。母材厚度大于 50mm 时,不得采纳 A 级检验。B 级检验原则上采纳一种角度探头在焊缝得单面双侧进行检验,对整个焊缝截面进行探测。受几何条件得限制,可在焊缝得双面单侧采纳两种角度探头进行探伤。母材厚度大于 100mm 时,采纳双面双侧检验。条件允许时应作横向缺陷得检验。C 级检验至少要采纳两种角度探头在焊缝得单面双侧进行检验。同时要作两个扫查方向与两种探头角度得横向缺陷检验。母材厚度大于 100mm 时,采纳双面双侧检验。其它附加要求就是: a、对接焊缝余高要磨平,以便探头在焊缝上作平行扫查; b、焊缝两侧斜探头扫查经过得母材部分要用直探头作检查; c、焊缝母材厚度大于等于 100mm,窄间隙焊缝母材厚度大于等于 40mm 时,一般要增加串列式扫查。3、3 检验等级得区别A、B、C 三种检验等级之间有所区别,现将其探头种类数、面数、侧数、板厚等方面得区别简单列于表一中:表一 检验等级ABC板厚＜50一种角度探头单面单侧一种角度探头单面双侧或双面单侧两种角度探头单面双侧或双面单侧＞50~100不适用＞100不适用一种角度探头双面双侧两种角度探头双面双侧3、4 本公司选用检验等级结合本公司产品结构特点,及焊后焊缝特性,规定超声波...
