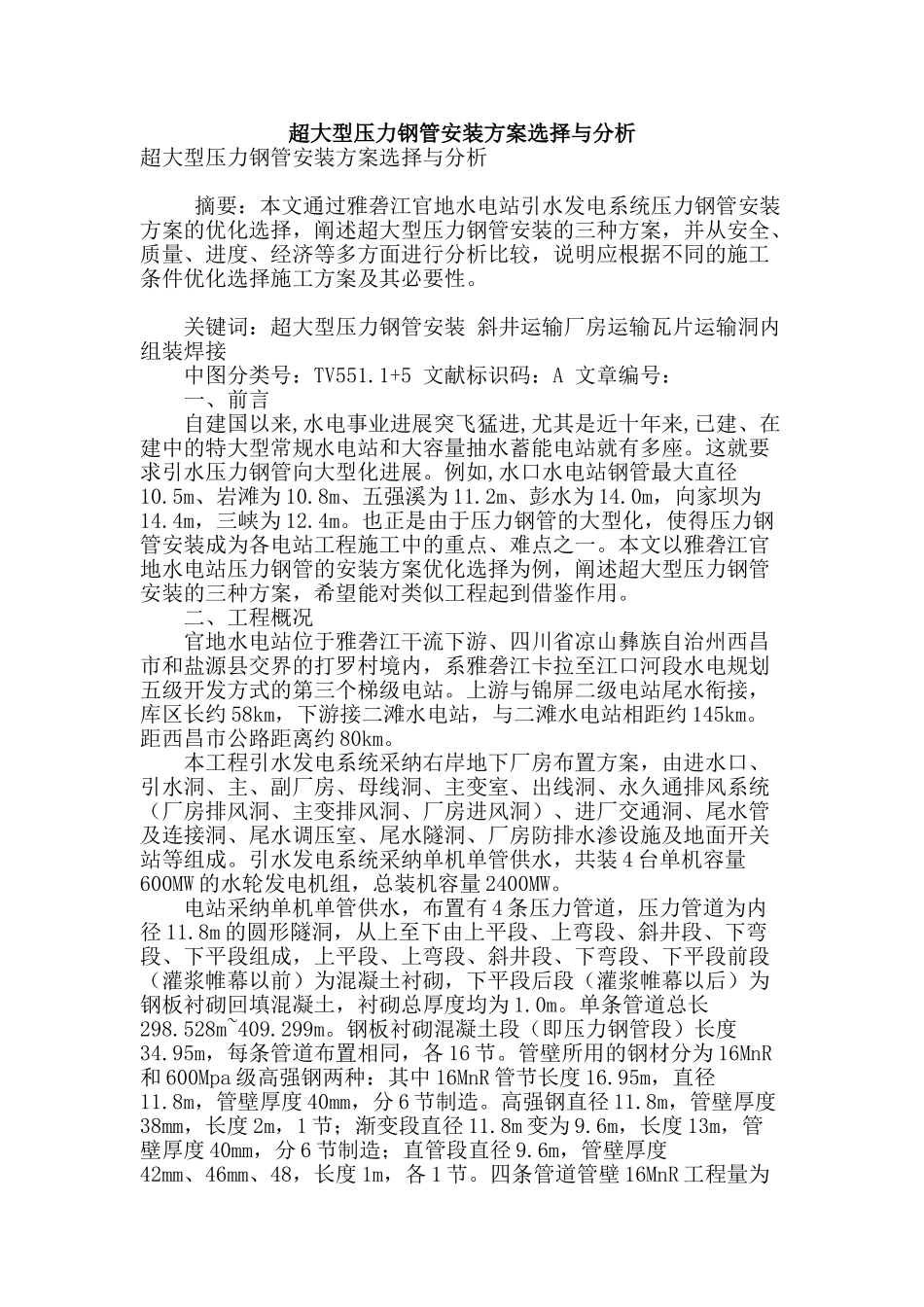

超大型压力钢管安装方案选择与分析

超大型压力钢管安装方案选择与分析超大型压力钢管安装方案选择与分析 摘要：本文通过雅砻江官地水电站引水发电系统压力钢管安装方案的优化选择，阐述超大型压力钢管安装的三种方案，并从安全、质量、进度、经济等多方面进行分析比较，说明应根据不同的施工条件优化选择施工方案及其必要性。 关键词：超大型压力钢管安装 斜井运输厂房运输瓦片运输洞内组装焊接 中图分类号：TV551.1+5 文献标识码：A 文章编号： 一、前言 自建国以来,水电事业进展突飞猛进,尤其是近十年来,已建、在建中的特大型常规水电站和大容量抽水蓄能电站就有多座。这就要求引水压力钢管向大型化进展。例如,水口水电站钢管最大直径10.5m、岩滩为 10.8m、五强溪为 11.2m、彭水为 14.0m，向家坝为14.4m，三峡为 12.4m。也正是由于压力钢管的大型化，使得压力钢管安装成为各电站工程施工中的重点、难点之一。本文以雅砻江官地水电站压力钢管的安装方案优化选择为例，阐述超大型压力钢管安装的三种方案，希望能对类似工程起到借鉴作用。 二、工程概况 官地水电站位于雅砻江干流下游、四川省凉山彝族自治州西昌市和盐源县交界的打罗村境内，系雅砻江卡拉至江口河段水电规划五级开发方式的第三个梯级电站。上游与锦屏二级电站尾水衔接，库区长约 58km，下游接二滩水电站，与二滩水电站相距约 145km。距西昌市公路距离约 80km。 本工程引水发电系统采纳右岸地下厂房布置方案，由进水口、引水洞、主、副厂房、母线洞、主变室、出线洞、永久通排风系统（厂房排风洞、主变排风洞、厂房进风洞）、进厂交通洞、尾水管及连接洞、尾水调压室、尾水隧洞、厂房防排水渗设施及地面开关站等组成。引水发电系统采纳单机单管供水，共装 4 台单机容量600MW 的水轮发电机组，总装机容量 2400MW。 电站采纳单机单管供水，布置有 4 条压力管道，压力管道为内径 11.8m 的圆形隧洞，从上至下由上平段、上弯段、斜井段、下弯段、下平段组成，上平段、上弯段、斜井段、下弯段、下平段前段（灌浆帷幕以前）为混凝土衬砌，下平段后段（灌浆帷幕以后）为钢板衬砌回填混凝土，衬砌总厚度均为 1.0m。单条管道总长298.528m~409.299m。钢板衬砌混凝土段（即压力钢管段）长度34.95m，每条管道布置相同，各 16 节。管壁所用的钢材分为 16MnR和 600Mpa 级高强钢两种：其中 16MnR 管节长度 16.95m，直径11.8m，管壁厚度 40mm，分 6 节制造。高强钢直径 11.8m，管壁厚度38mm，长...
