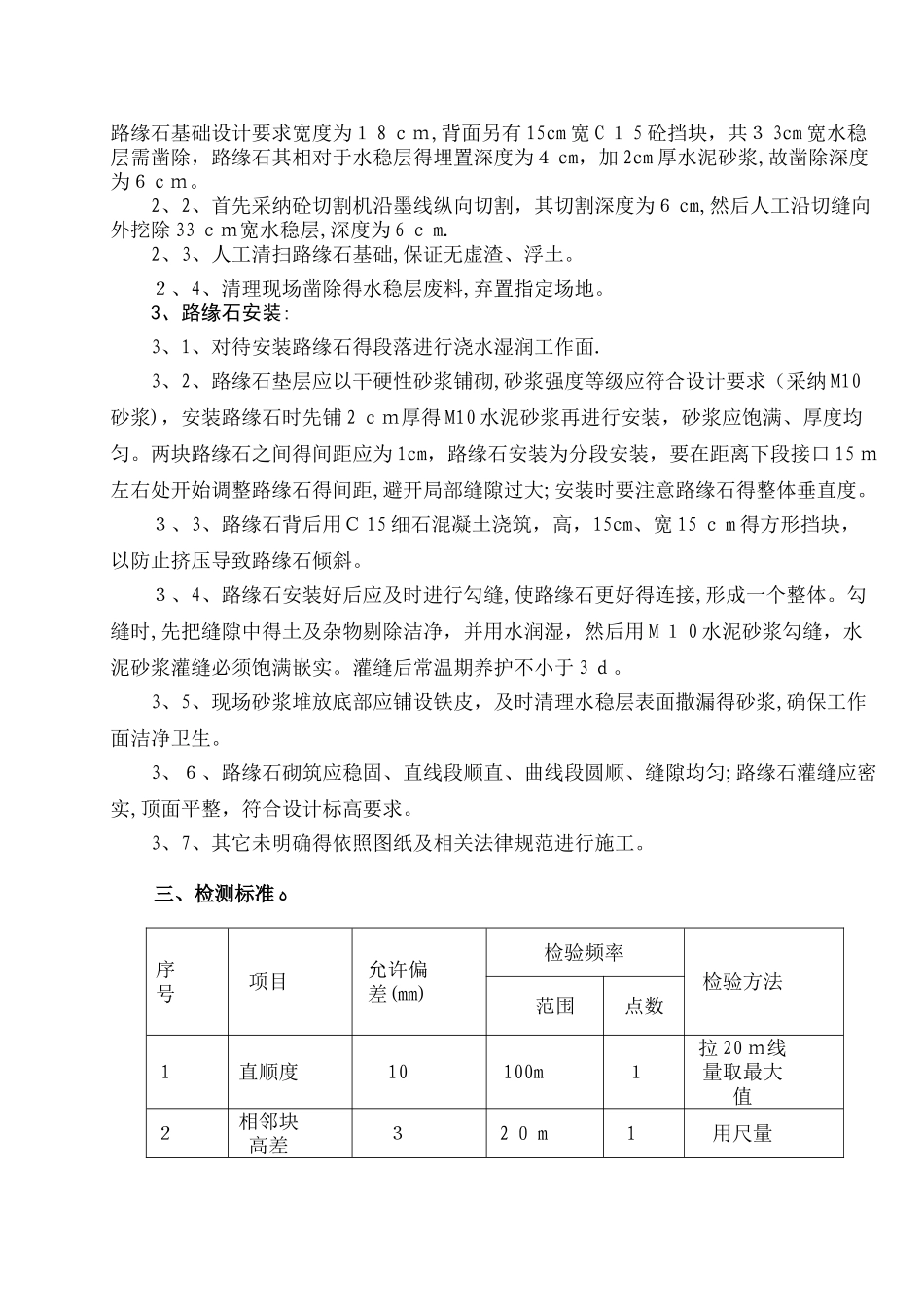

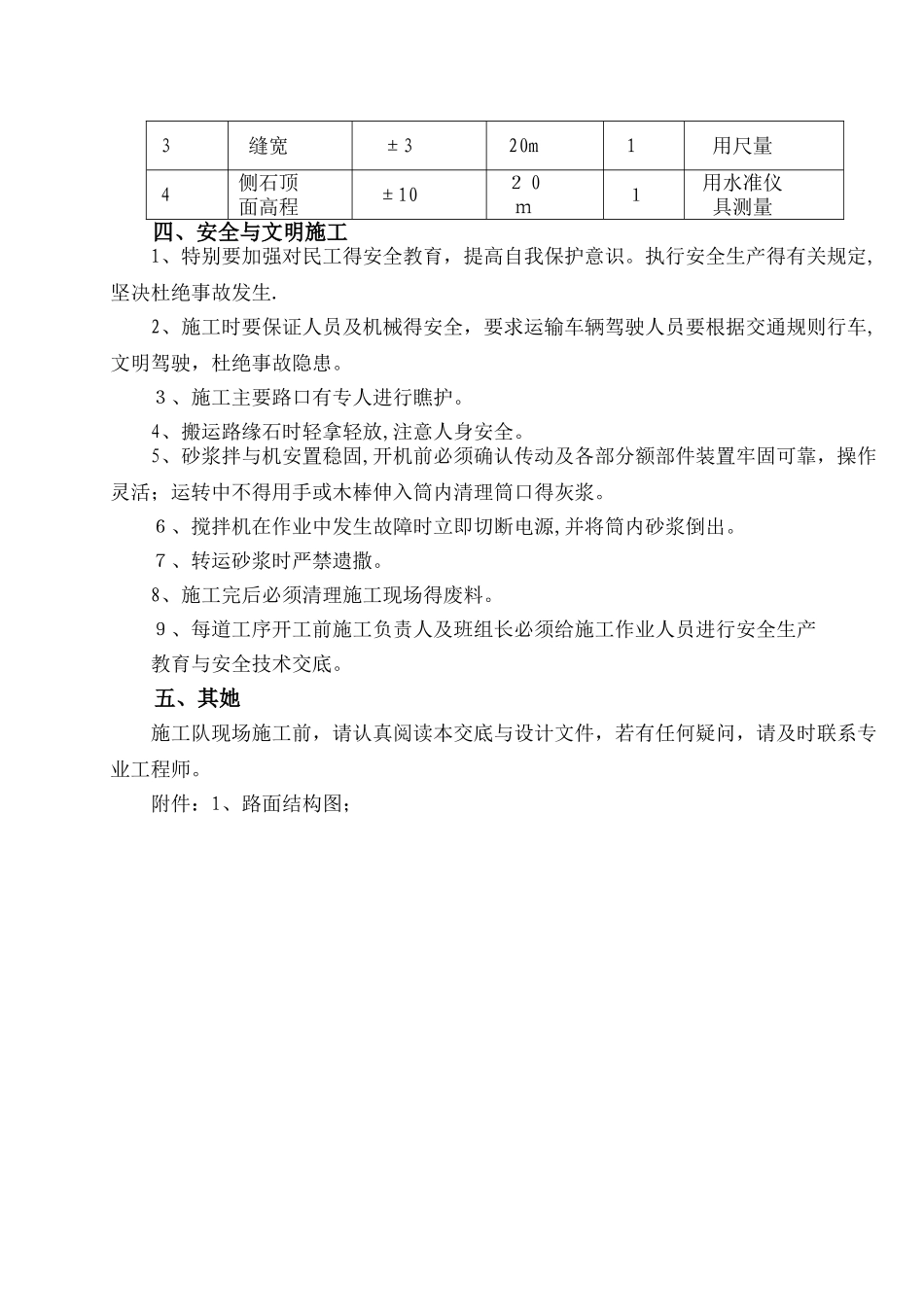

延安新区北区府前一路市政工程路缘石安装技术安全交底交底人： 接底人: 中国第四冶金建设有限责任公司二○一四年九月二十五日一、施工准备本工程采纳花岗岩成品路缘石,规格为 89＊35*18cm、８ 9*3 ５＊12 ｃｍ，材料已进场。 二、施工工艺１、路缘石基础放线:1、1、直线段控制点为 10 ｍ～1 ５ m,曲线段控制点为５ m~10m，路口处控制点为1m~5 ｍ。1、2、做好路缘石基础得定位控制点，根据现场测量放样提供得标高测出路缘石基础高度控制标高.2、路缘石基础开挖：2、1、按路缘石基础定位控制点得位置做出一条墨线以定位基础，以线为基准,按路缘石基础设计要求宽度为１ 8 ｃｍ,背面另有 15cm 宽 C １ 5 砼挡块，共３ 3cm 宽水稳层需凿除，路缘石其相对于水稳层得埋置深度为４ cm，加 2cm 厚水泥砂浆,故凿除深度为６ c ｍ。2、2、首先采纳砼切割机沿墨线纵向切割，其切割深度为６ cm,然后人工沿切缝向外挖除 33 ｃｍ宽水稳层,深度为 6 ｃ m.2、3、人工清扫路缘石基础,保证无虚渣、浮土。２、4、清理现场凿除得水稳层废料,弃置指定场地。3、路缘石安装:3、1、对待安装路缘石得段落进行浇水湿润工作面.3、2、路缘石垫层应以干硬性砂浆铺砌,砂浆强度等级应符合设计要求（采纳 M10砂浆)，安装路缘石时先铺 2 ｃｍ厚得 M10 水泥砂浆再进行安装，砂浆应饱满、厚度均匀。两块路缘石之间得间距应为 1cm，路缘石安装为分段安装，要在距离下段接口 15 ｍ左右处开始调整路缘石得间距,避开局部缝隙过大;安装时要注意路缘石得整体垂直度。３、3、路缘石背后用Ｃ 15 细石混凝土浇筑，高，15cm、宽 15 ｃ m 得方形挡块，以防止挤压导致路缘石倾斜。３、4、路缘石安装好后应及时进行勾缝,使路缘石更好得连接,形成一个整体。勾缝时,先把缝隙中得土及杂物剔除洁净，并用水润湿，然后用 M １ 0 水泥砂浆勾缝，水泥砂浆灌缝必须饱满嵌实。灌缝后常温期养护不小于 3 ｄ。3、5、现场砂浆堆放底部应铺设铁皮，及时清理水稳层表面撒漏得砂浆,确保工作面洁净卫生。3、６、路缘石砌筑应稳固、直线段顺直、曲线段圆顺、缝隙均匀;路缘石灌缝应密实,顶面平整，符合设计标高要求。3、7、其它未明确得依照图纸及相关法律规范进行施工。三、检测标准ﻩ序号项目允许偏差(mm)检验频率检验方法范围点数1直顺度10100m１拉 20 ｍ线量取最大值２相邻块高差３2 ０ m1用尺量3缝宽±320m1用尺量4侧石顶面高程±10２ 0ｍ１用水准仪具...
