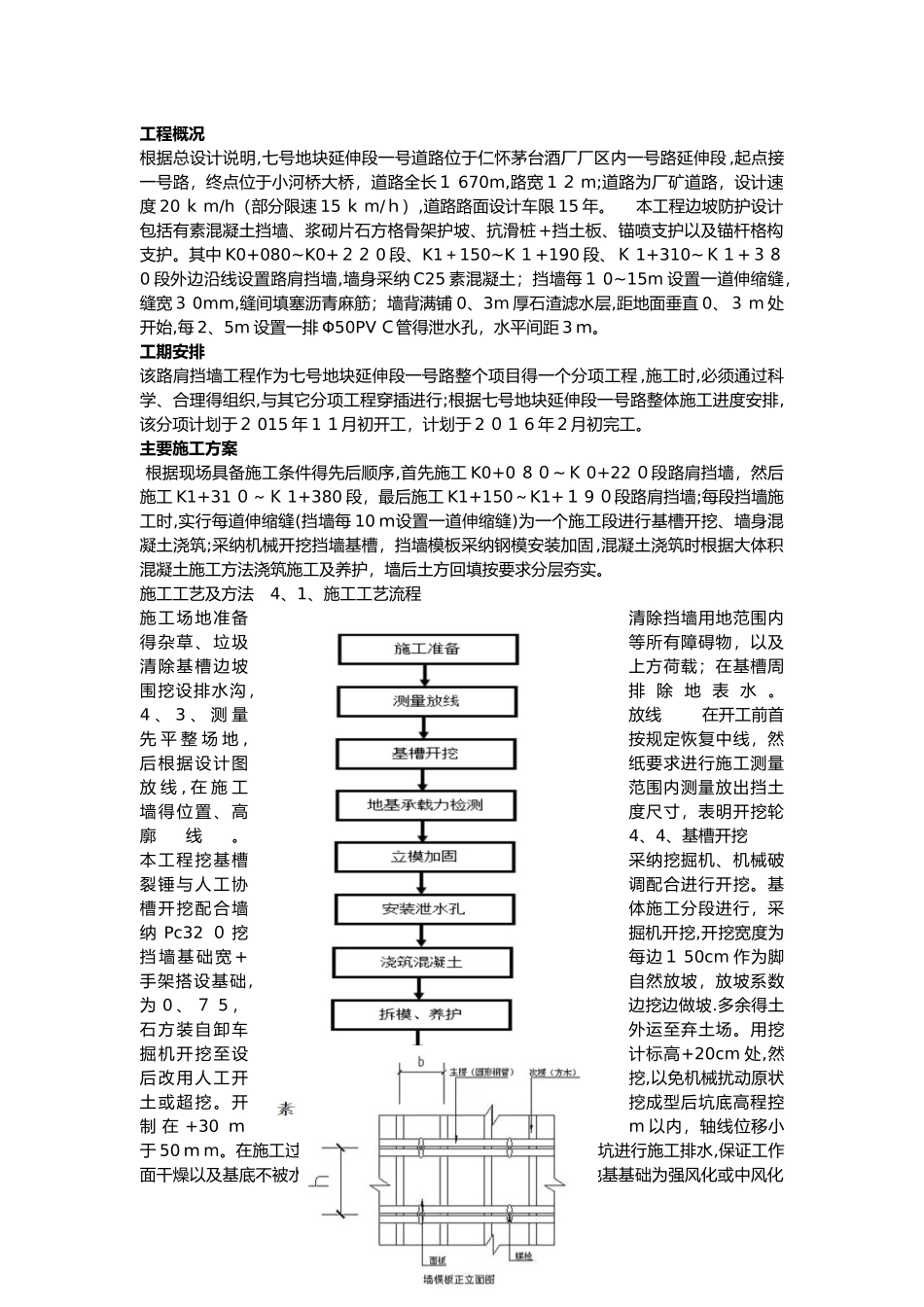

工程概况 根据总设计说明,七号地块延伸段一号道路位于仁怀茅台酒厂厂区内一号路延伸段 ,起点接一号路，终点位于小河桥大桥，道路全长１ 670m,路宽 1 ２ m;道路为厂矿道路，设计速度 20 ｋ m/h（部分限速 15 ｋ m/ｈ）,道路路面设计车限 15 年。 本工程边坡防护设计包括有素混凝土挡墙、浆砌片石方格骨架护坡、抗滑桩 +挡土板、锚喷支护以及锚杆格构支护。其中 K0+080~K0+２２ 0 段、K1＋150~K １+190 段、Ｋ 1+310~Ｋ１+３８0 段外边沿线设置路肩挡墙,墙身采纳 C25 素混凝土；挡墙每１ 0~15m 设置一道伸缩缝，缝宽３ 0mm,缝间填塞沥青麻筋；墙背满铺 0、3m 厚石渣滤水层,距地面垂直 0、３ m 处开始,每 2、5m 设置一排 Φ50PV Ｃ管得泄水孔，水平间距 3 ｍ。工期安排 该路肩挡墙工程作为七号地块延伸段一号路整个项目得一个分项工程 ,施工时,必须通过科学、合理得组织,与其它分项工程穿插进行;根据七号地块延伸段一号路整体施工进度安排,该分项计划于２ 015 年 1 １月初开工，计划于 2 ０１ 6 年２月初完工。主要施工方案 根据现场具备施工条件得先后顺序,首先施工 K0+0 ８０~Ｋ 0+22 ０段路肩挡墙，然后施工 K1+31 ０～Ｋ 1+380 段，最后施工 K1+150～K1+１ 9 ０段路肩挡墙;每段挡墙施工时,实行每道伸缩缝(挡墙每 10 ｍ设置一道伸缩缝)为一个施工段进行基槽开挖、墙身混凝土浇筑;采纳机械开挖挡墙基槽，挡墙模板采纳钢模安装加固,混凝土浇筑时根据大体积混凝土施工方法浇筑施工及养护，墙后土方回填按要求分层夯实。施工工艺及方法 4、1、施工工艺流程施工场地准备 清除挡墙用地范围内得杂草、垃圾等所有障碍物，以及清除基槽边坡上方荷载；在基槽周围挖设排水沟，排 除 地 表 水 。 4 、 3 、 测 量放线 在开工前首先 平 整 场 地 ,按规定恢复中线，然后根据设计图纸要求进行施工测量放 线 , 在 施 工范围内测量放出挡土墙得位置、高度尺寸，表明开挖轮廓线。 4、4、基槽开挖本工程挖基槽采纳挖掘机、机械破裂锤与人工协调配合进行开挖。基槽开挖配合墙体施工分段进行，采纳 Pc32 ０ 挖掘机开挖,开挖宽度为挡 墙 基 础 宽 +每边１ 50cm 作为脚手架搭设基础,自然放坡，放坡系数为 0 、 ７ 5 ，边挖边做坡.多余得土石方装自卸车外运至弃土场。用挖掘机开挖至设计标高+20cm 处,然后改用人工开挖,以免机械扰动原状土或超挖。开挖成型后坑底...
