软件中各项公差计算方法

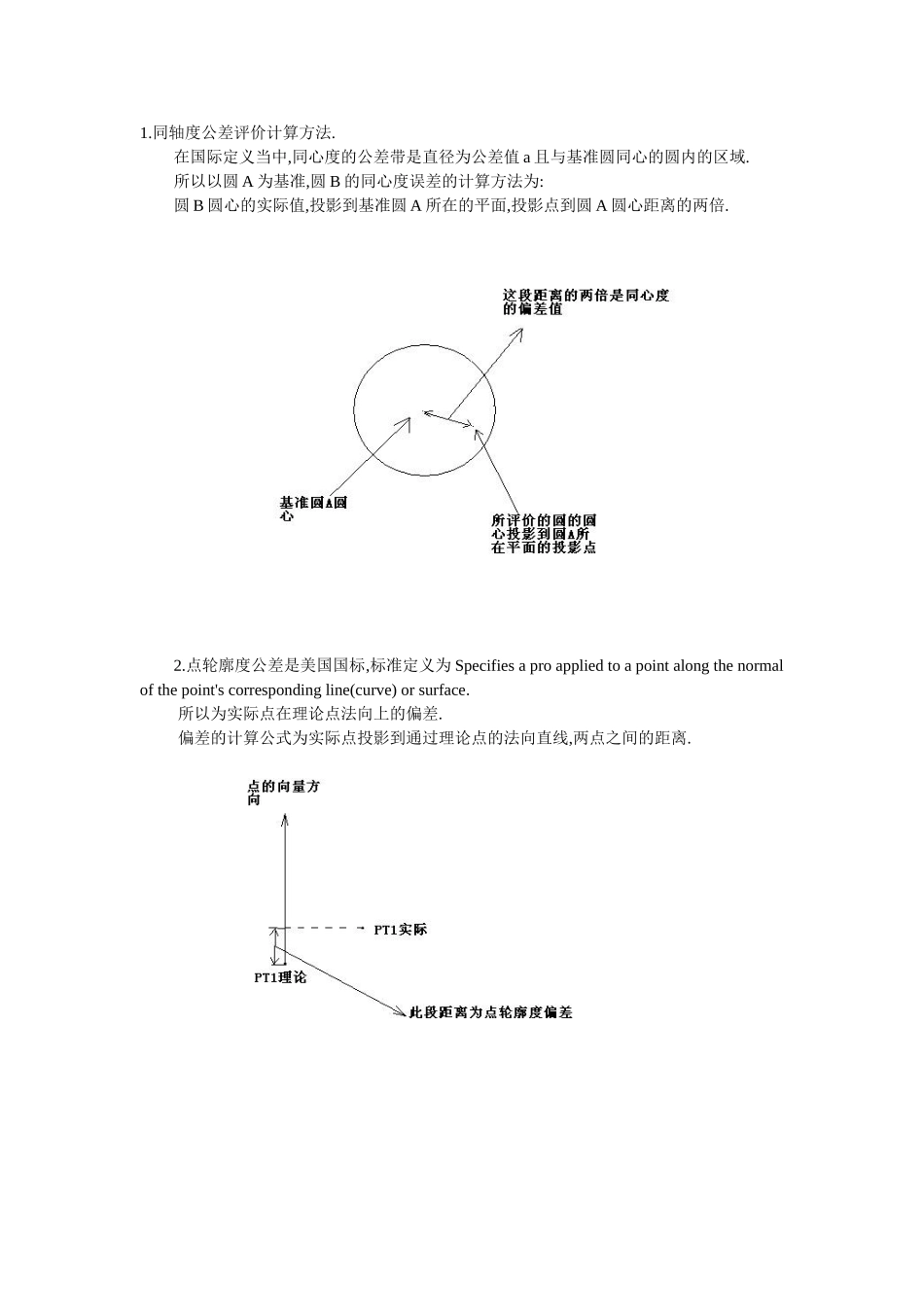

1.同轴度公差评价计算方法.在国际定义当中,同心度的公差带是直径为公差值 a 且与基准圆同心的圆内的区域.所以以圆 A 为基准,圆 B 的同心度误差的计算方法为:圆 B 圆心的实际值,投影到基准圆 A 所在的平面,投影点到圆 A 圆心距离的两倍.2.点轮廓度公差是美国国标,标准定义为 Specifies a pro applied to a point along the normal of the point's corresponding line(curve) or surface. 所以为实际点在理论点法向上的偏差. 偏差的计算公式为实际点投影到通过理论点的法向直线,两点之间的距离. 3.曲线轮廓度. 公差带是包络一系列直径为公差值 t 的两包络线之间的区域. 此评价根据实际测量点来进行评价,所以曲线轮廓度偏差的计算方法为 所有分布在理论曲线两端的实际测量点,分别两边距离理论曲线最大值之和. 4.倾斜度公差 以线为例,公差带是距离为公差值 t 且与基准线成一定给定角度的两平行平面之间的区域. 所以直线对直线的倾斜度偏差的计算方法为: 5.对称度：公差带是距离为公差值 t 且相对基准的中心平面相对配置的两平行平面之间的区域。
