软件使用说明指导书模板(2)

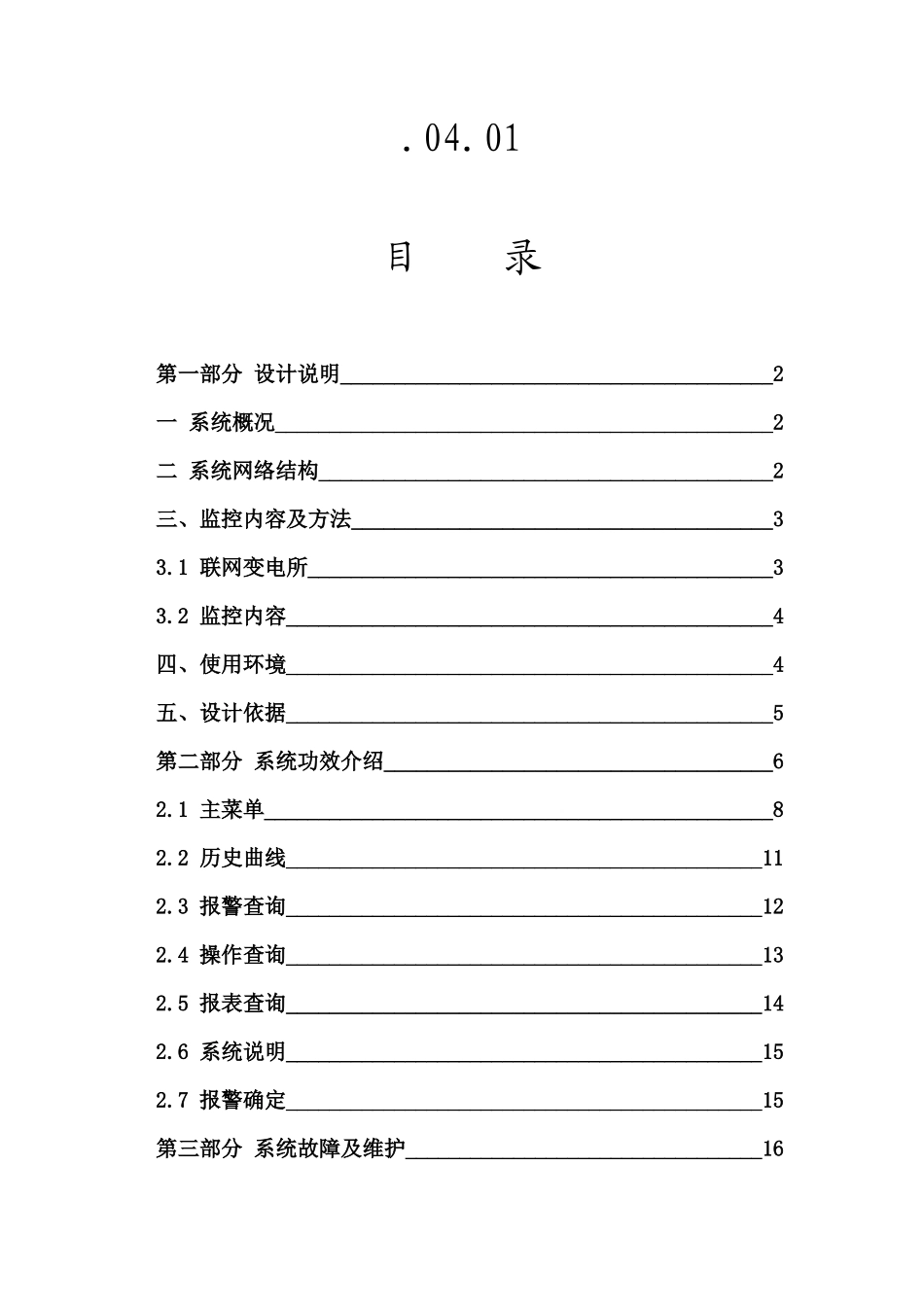

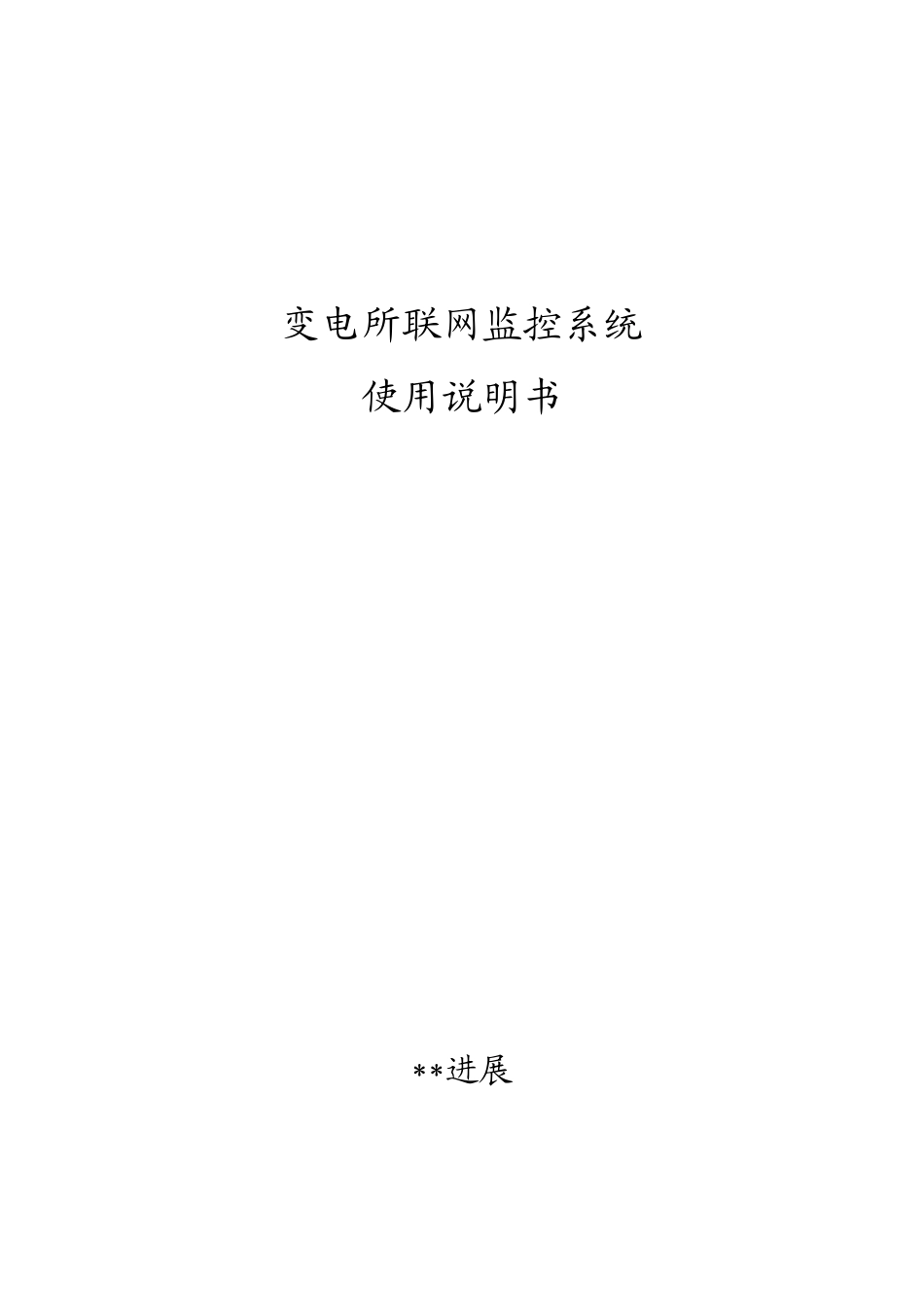

变电所联网监控系统使用说明书**进展.04.01目 录第一部分 设计说明________________________________________2一 系统概况______________________________________________2二 系统网络结构__________________________________________2三、监控内容及方法_______________________________________33.1 联网变电所___________________________________________33.2 监控内容_____________________________________________4四、使用环境_____________________________________________4五、设计依据_____________________________________________5第二部分 系统功效介绍____________________________________62.1 主菜单_______________________________________________82.2 历史曲线____________________________________________112.3 报警查询____________________________________________122.4 操作查询____________________________________________132.5 报表查询____________________________________________142.6 系统说明____________________________________________152.7 报警确定____________________________________________15第三部分 系统故障及维护_________________________________163.1 系统故障处理________________________________________163.2 使用注意____________________________________________16第一部分 设计说明一 系统概况变电所联网监控系统（以下简称该监控系统），实行现场总线和 TCP/IP 网络实现配电系统信息传输、交换和管理。系统集控制、测量、信号采集、电能管理和运行管理为一体，实现了配电系统电气设备分散用电监视、集中统计管理功效。本监控系统关键功效实现远方遥控、遥测，监控中心设有监控主机、打印机等设备。二 系统网络结构系统实行分散、分层、分布式机构设计，按间隔单元划分、模块化设计，整个系统分为三层：现场测控层、通信管理层和系统管理层。2.1、现场测控层：现场测控层，指现场电力系统测量控制部分，即电力参数测控仪表等设备。本系统经过数据采集模块(研华 ADAM605、ADAM6017)、电表、智能仪表采集现场数据。数据采集模块经过以太网接入总线。电表、智能仪表经过 RS485 通讯接口接入现场总线。2.2、通讯管理层：完成现场监控层和系统管理层之间网络连接、转换和数据、命令交换。本系统通讯网络实行 RS485 总线和工业以太网方法，使用Modbus RT...
