软件设计模式与软件体系结构实验报告VIP专享

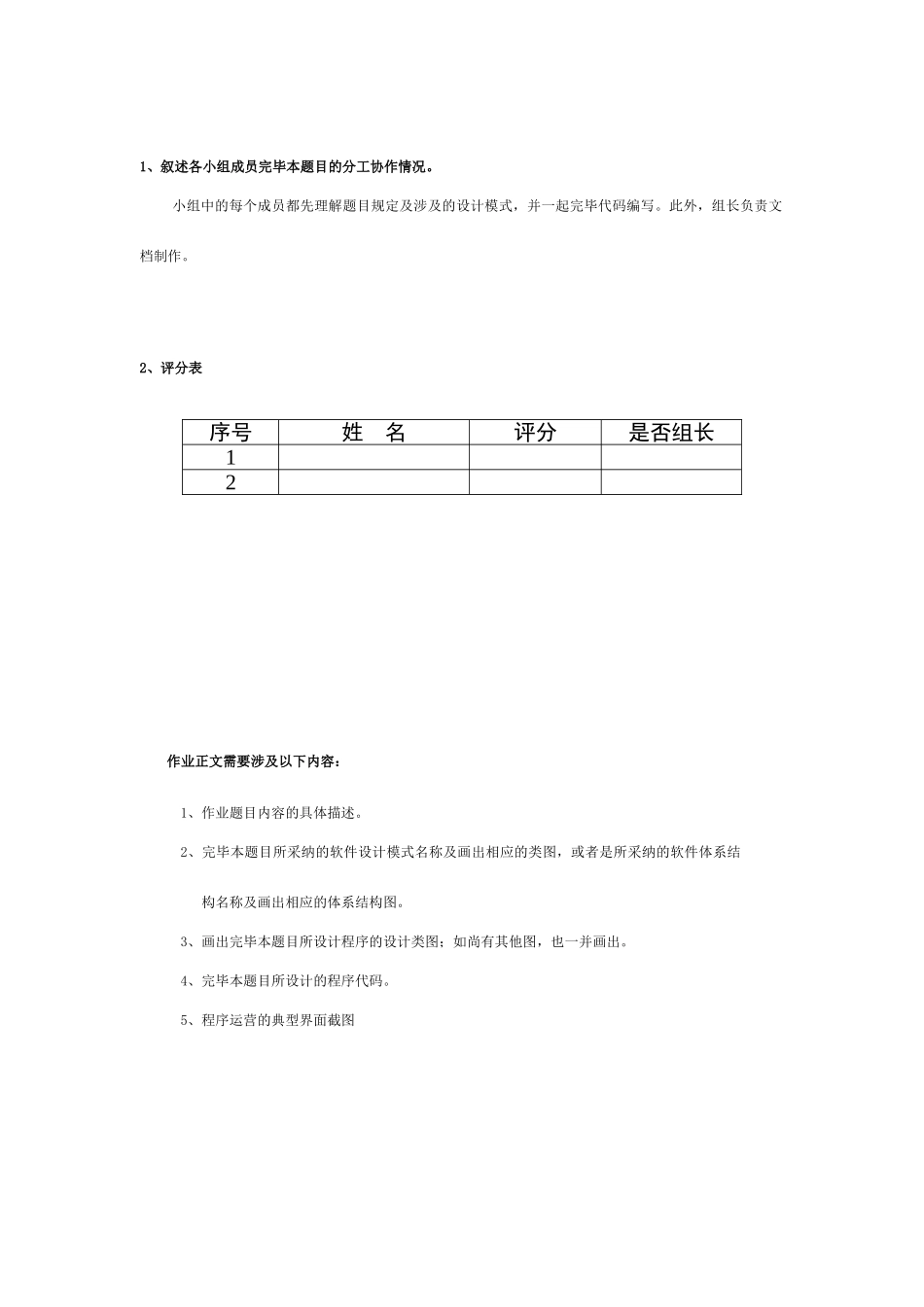

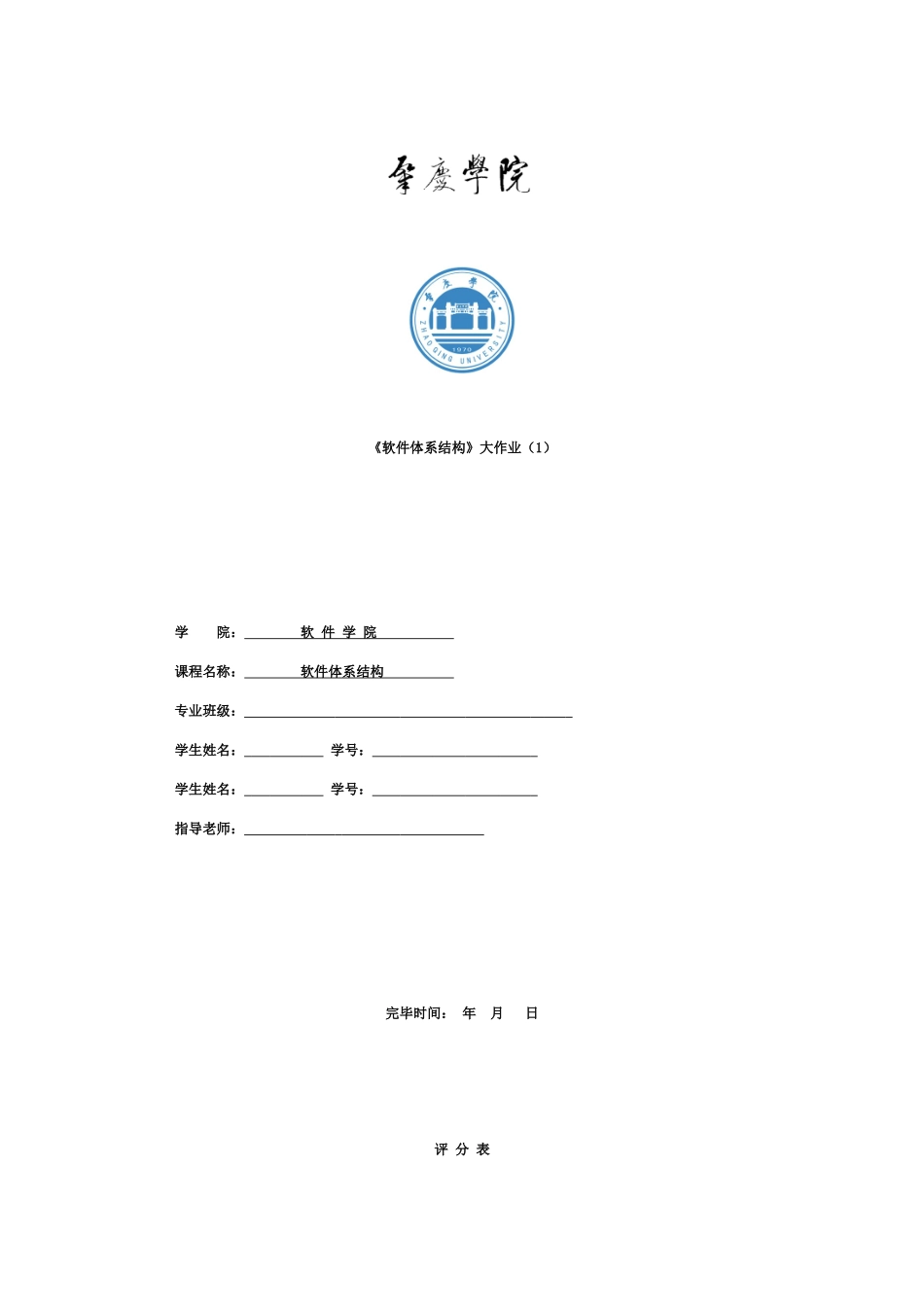

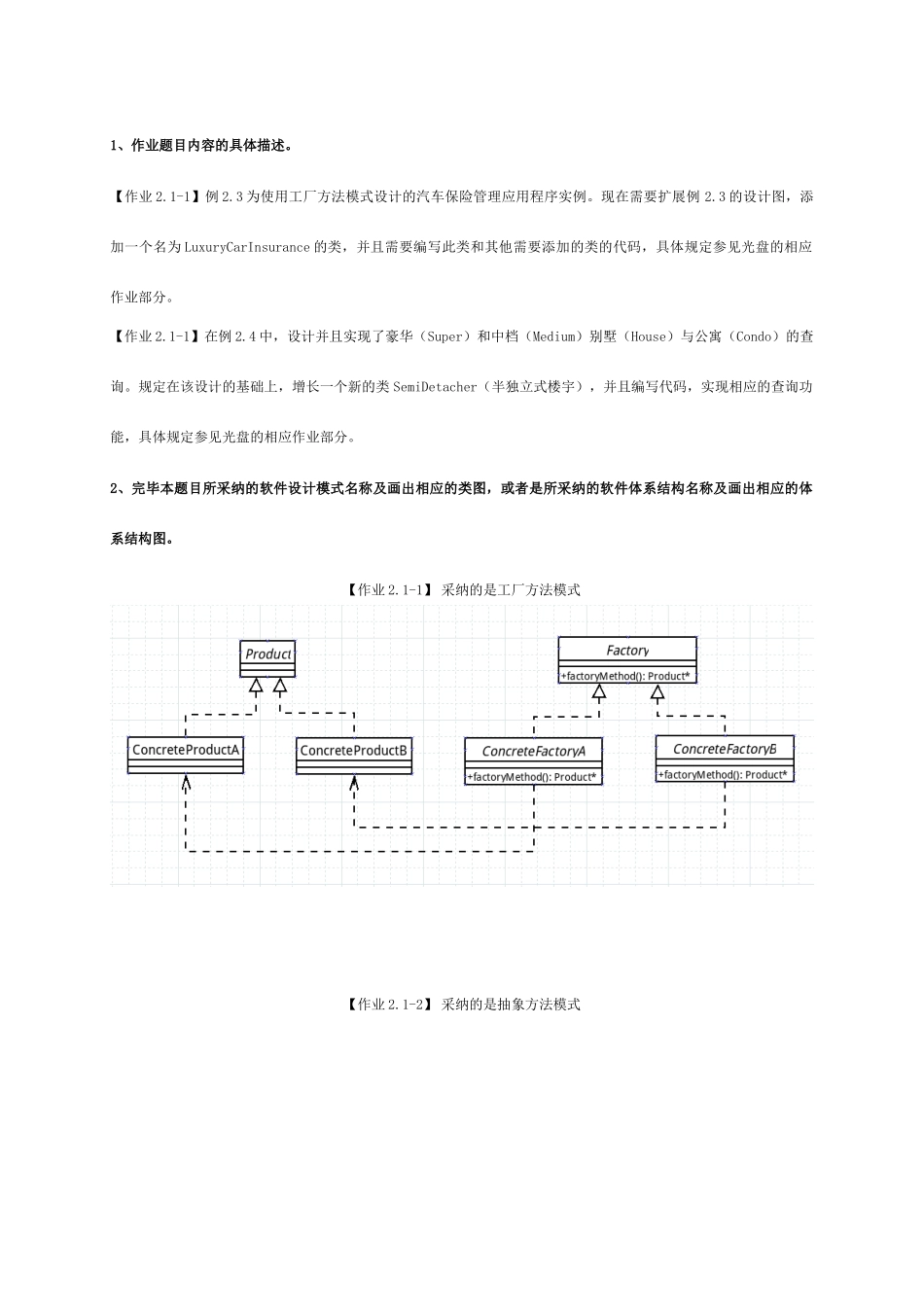

《软件体系结构》大作业（1）学 院： 软 件 学 院 课程名称： 软件体系结构 专业班级： 学生姓名： 学号： 学生姓名： 学号： 指导老师： 完毕时间： 年 月 日评 分 表1、叙述各小组成员完毕本题目的分工协作情况。 小组中的每个成员都先理解题目规定及涉及的设计模式，并一起完毕代码编写。此外，组长负责文档制作。2、评分表序号姓 名评分是否组长1 2 作业正文需要涉及以下内容：1、作业题目内容的具体描述。2、完毕本题目所采纳的软件设计模式名称及画出相应的类图，或者是所采纳的软件体系结构名称及画出相应的体系结构图。3、画出完毕本题目所设计程序的设计类图；如尚有其他图，也一并画出。4、完毕本题目所设计的程序代码。5、程序运营的典型界面截图1、作业题目内容的具体描述。【作业 2.1-1】例 2.3 为使用工厂方法模式设计的汽车保险管理应用程序实例。现在需要扩展例 2.3 的设计图，添加一个名为 LuxuryCarInsurance 的类，并且需要编写此类和其他需要添加的类的代码，具体规定参见光盘的相应作业部分。【作业 2.1-1】在例 2.4 中，设计并且实现了豪华（Super）和中档（Medium）别墅（House）与公寓（Condo）的查询。规定在该设计的基础上，增长一个新的类 SemiDetacher（半独立式楼宇），并且编写代码，实现相应的查询功能，具体规定参见光盘的相应作业部分。2、完毕本题目所采纳的软件设计模式名称及画出相应的类图，或者是所采纳的软件体系结构名称及画出相应的体系结构图。【作业 2.1-1】 采纳的是工厂方法模式【作业 2.1-2】 采纳的是抽象方法模式3、画出完毕本题目所设计程序的设计类图；如尚有其他图，也一并画出。【作业 2.1-1】 采纳的是工厂方法模式【作业 2.1-2】 采纳的是抽象方法模式4、完毕本题目所设计的程序代码。【作业2.1-1】public class LuxuryCarInsurance implements AutoInsurance{private String description;@Overridepublic String getInfo() {// TODO Auto-generated method stubdescription = "LuxuryCarInsurance \n\nPays medical expenses and some percentage "+ "of lost wages to you or anyone authorized "+ "to drive your car, no matter who caused the accident.";return description;}}public class LuxuryCarInsurancePolicy implements PolicyProducer{@Overridepublic AutoInsurance getInsur...
