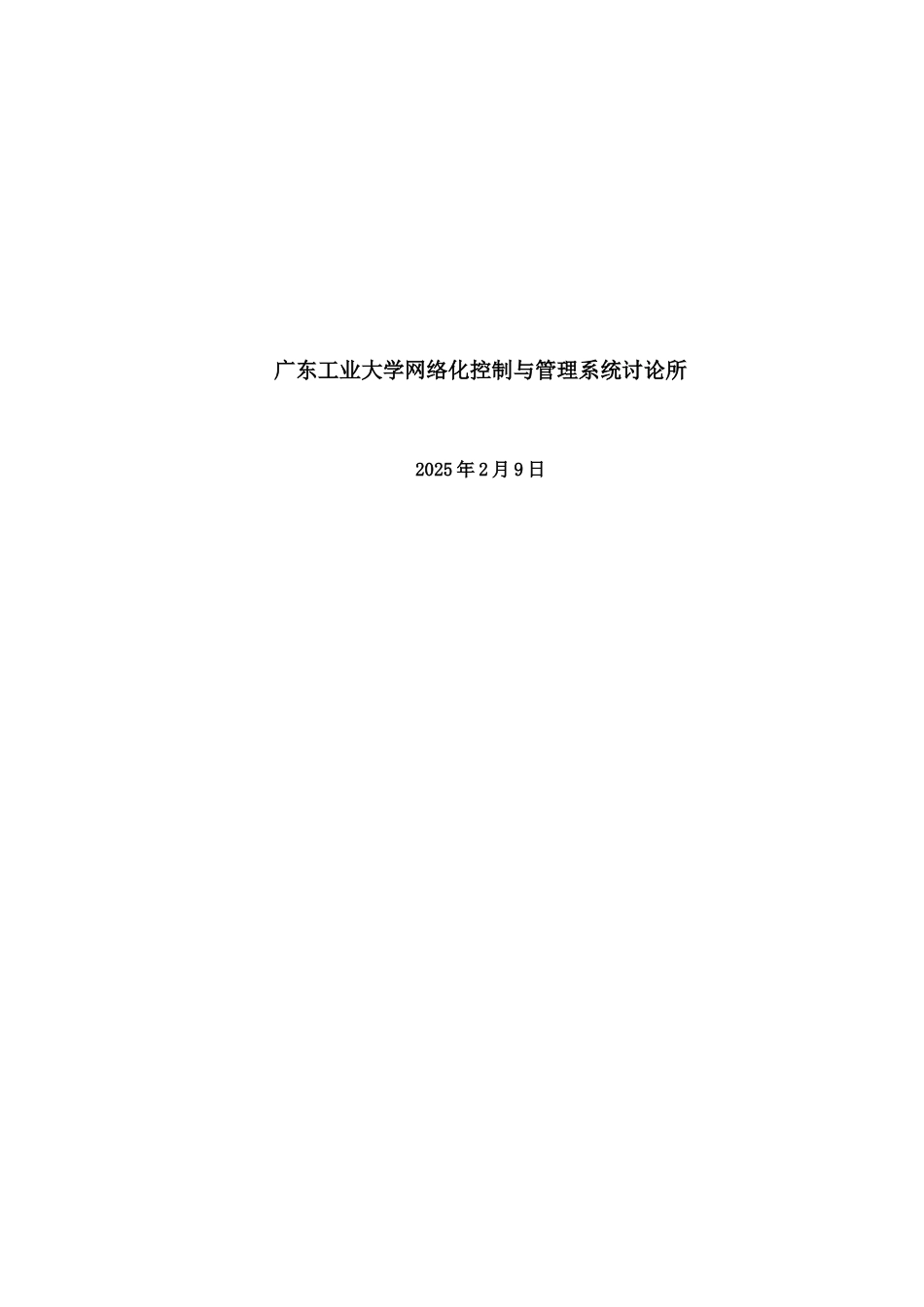

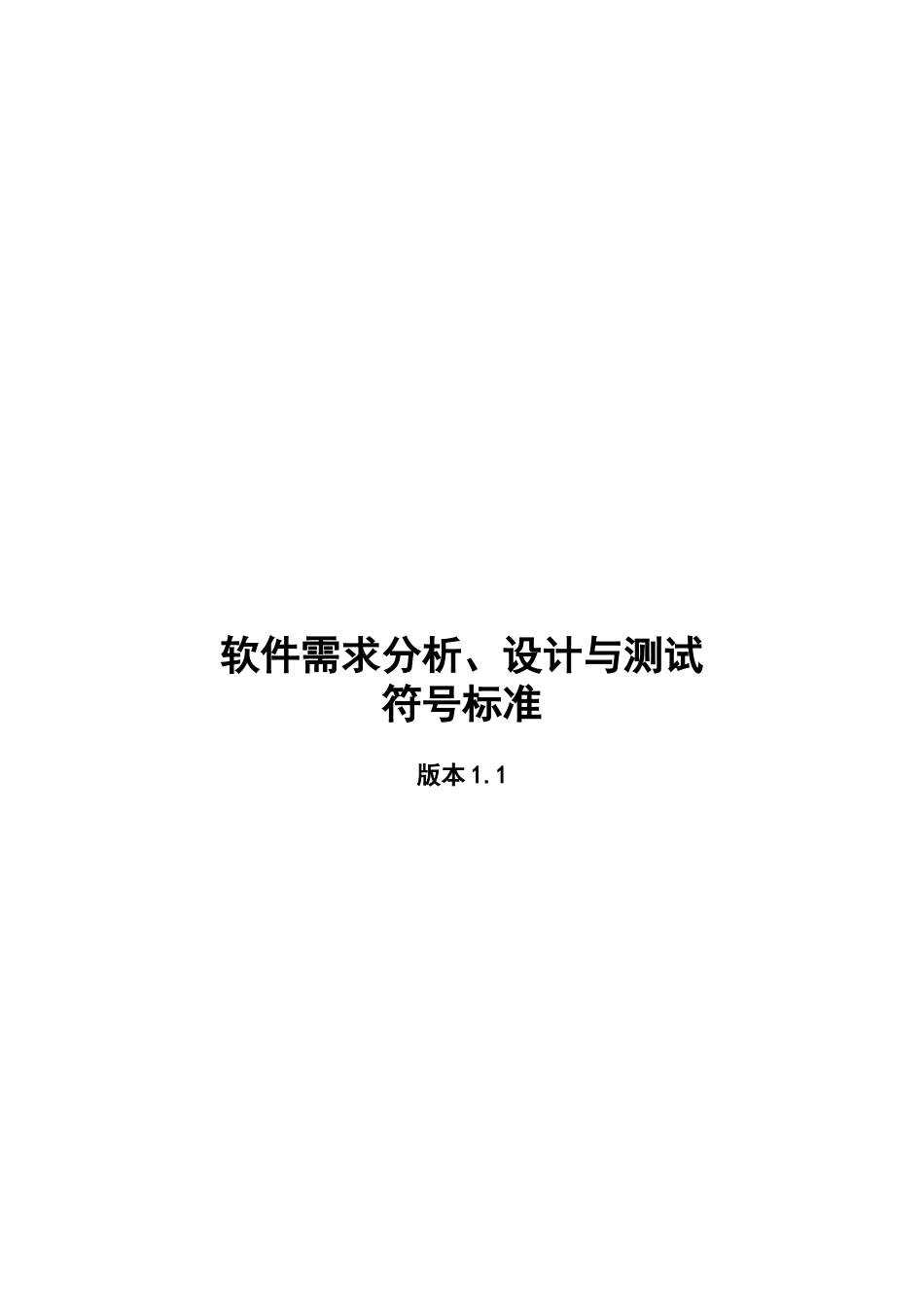

软件需求分析、设计与测试符号标准版本 1.1广东工业大学网络化控制与管理系统讨论所2025 年 2 月 9 日目录1 软件需求分析软件需求分析是软件开发工作中最重要的一环。软件需求分析的内容主要包括对组织各部门、各业务的详细了解，并在此基础上进行分析，提出新的方案。软件需求分析的主要内容包括业务流程图、数据流程图、数据字典和 E-R 图。1.1 业务流程图在对系统的组织结构以及每一个具体部门岗位进行了提问和填表方式详细调查后，我们需要对其业务流程进行进一步的分析，删去重复的、不合理的环节，明确整个业务流程并用更方便、明了的方法和工具清楚地表达出来，这就是业务流程图。业务流程图是开发软件系统的基础。业务流程图的主要符号有：业务处理单位、业务处理描述、表格制作、存储（存档）、收集资料和信息传递。1.1.1 业务处理单位业务处理单位就是负责或参加处理某项业务的具体单位、部门或个人。符号为：1.1.2 业务处理描述业务处理描述就是具体说明要进行的业务处理的名称。符号为：1.1.3 表格制作表格制作指的是业务处理流程中形成的计划、产生的报表等文档信息。符号为：1.1.4 存储（存档）存储（存档）指的是业务处理流程中对重要的文档信息和资料的保存。符号为：1.1.5 收集资料收集资料指的是业务处理流程中需要进行的必要的信息和资料的收集与整理。符号为：1.1.6 信息传递信息传递指的是业务处理流程业务处理的顺序及信息流的传递方向。符号为：存档计划处各部门各单位投资总规划更新改造贷款规模开会讨论报表各单位上报表审批综合平衡( 讨论 )正式计划批准计划下达各单位各部门计划处银行技改处各部门各单位技改处局领导上级领导银行各部门各单位1.1.7 业务流程图示例业务流程图 图例说明图例说明业务处理者传递业务处理描述存储表格制作收集资料1.2 数据流程图数据流程图（Data Flow Diagram，DFD）是软件系统最重要的需求分析工具之一，它通过图形符号描述数据的输入（来源）、输出（去向）和移动变换过程。DFD 的基本图形元素有 4 个：外部实体、数据流、处理、数据存储。实际经验表明，软件系统的 DFD 一般至少要画到第 4 层，即总共至少 5 层才能充分描述其需求。因此，编制软件系统的 DFD 的工作量是很大的。在矩形框内标明外部实体的名称一般在直线的上方标明数据流的名称处理（在上面矩形框内标明处理的编号、在下面矩形框内标明处理的名称）在左边矩形框内标明数据存储的编号...
