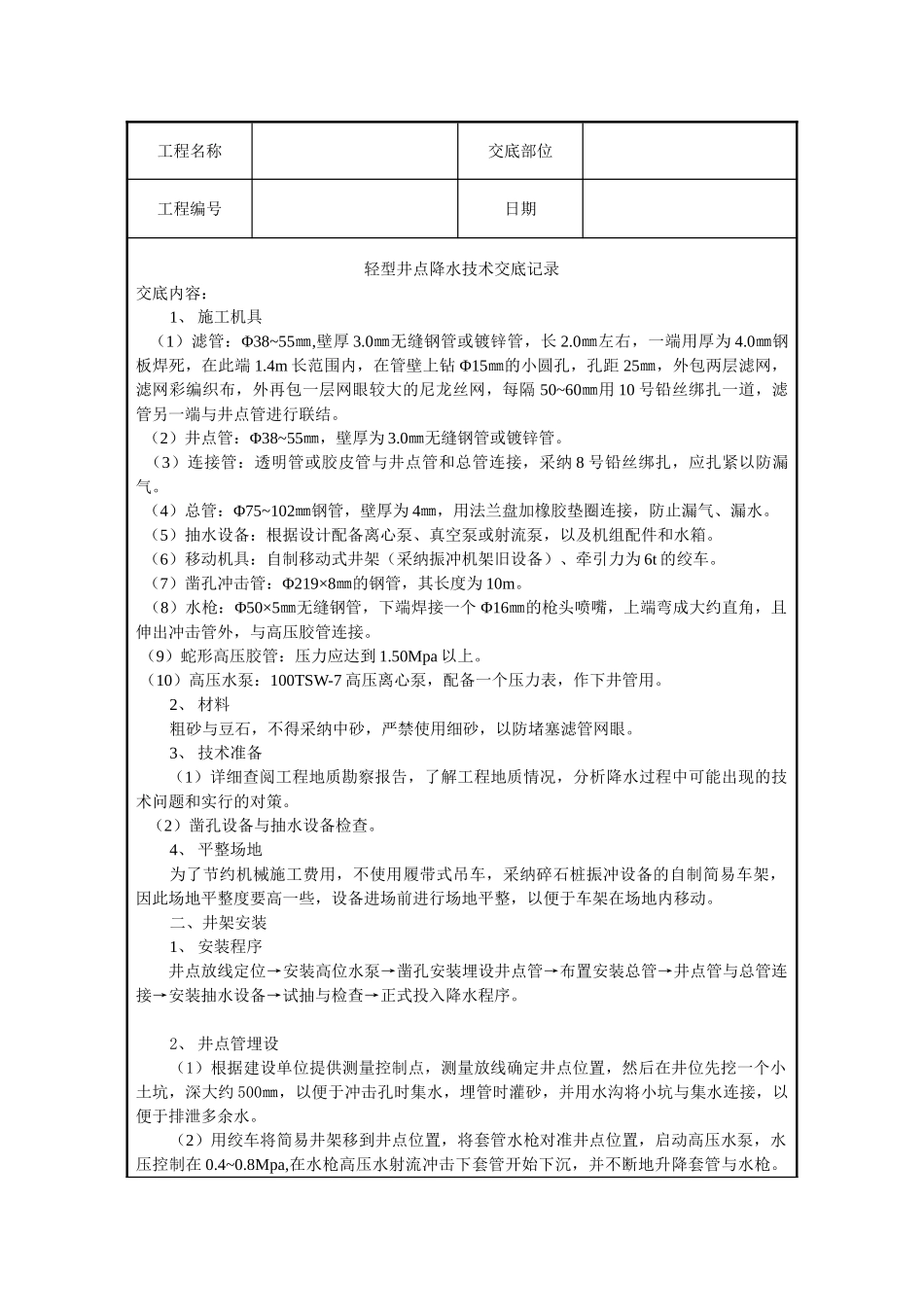

工程名称交底部位工程编号日期轻型井点降水技术交底记录交底内容：1、 施工机具 （1）滤管：Φ38~55㎜,壁厚 3.0㎜无缝钢管或镀锌管，长 2.0㎜左右，一端用厚为 4.0㎜钢板焊死，在此端 1.4m 长范围内，在管壁上钻 Φ15㎜的小圆孔，孔距 25㎜，外包两层滤网，滤网彩编织布，外再包一层网眼较大的尼龙丝网，每隔 50~60㎜用 10 号铅丝绑扎一道，滤管另一端与井点管进行联结。 （2）井点管：Φ38~55㎜，壁厚为 3.0㎜无缝钢管或镀锌管。 （3）连接管：透明管或胶皮管与井点管和总管连接，采纳 8 号铅丝绑扎，应扎紧以防漏气。 （4）总管：Φ75~102㎜钢管，壁厚为 4㎜，用法兰盘加橡胶垫圈连接，防止漏气、漏水。 （5）抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。 （6）移动机具：自制移动式井架（采纳振冲机架旧设备）、牵引力为 6t 的绞车。 （7）凿孔冲击管：Φ219×8㎜的钢管，其长度为 10m。 （8）水枪：Φ50×5㎜无缝钢管，下端焊接一个 Φ16㎜的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。 （9）蛇形高压胶管：压力应达到 1.50Mpa 以上。 （10）高压水泵：100TSW-7 高压离心泵，配备一个压力表，作下井管用。2、 材料粗砂与豆石，不得采纳中砂，严禁使用细砂，以防堵塞滤管网眼。3、 技术准备（1）详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和实行的对策。 （2）凿孔设备与抽水设备检查。4、 平整场地为了节约机械施工费用，不使用履带式吊车，采纳碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。二、井架安装1、 安装程序井点放线定位→安装高位水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。2、 井点管埋设 （1）根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约 500㎜，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水连接，以便于排泄多余水。（2）用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在 0.4~0.8Mpa,在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。工程名称交底部位工程编号日期一秀含砂的粘土，按过去经验，套管落距在 1000㎜之内，在射水与套管冲切作用下，大约在 10~15min 时...
