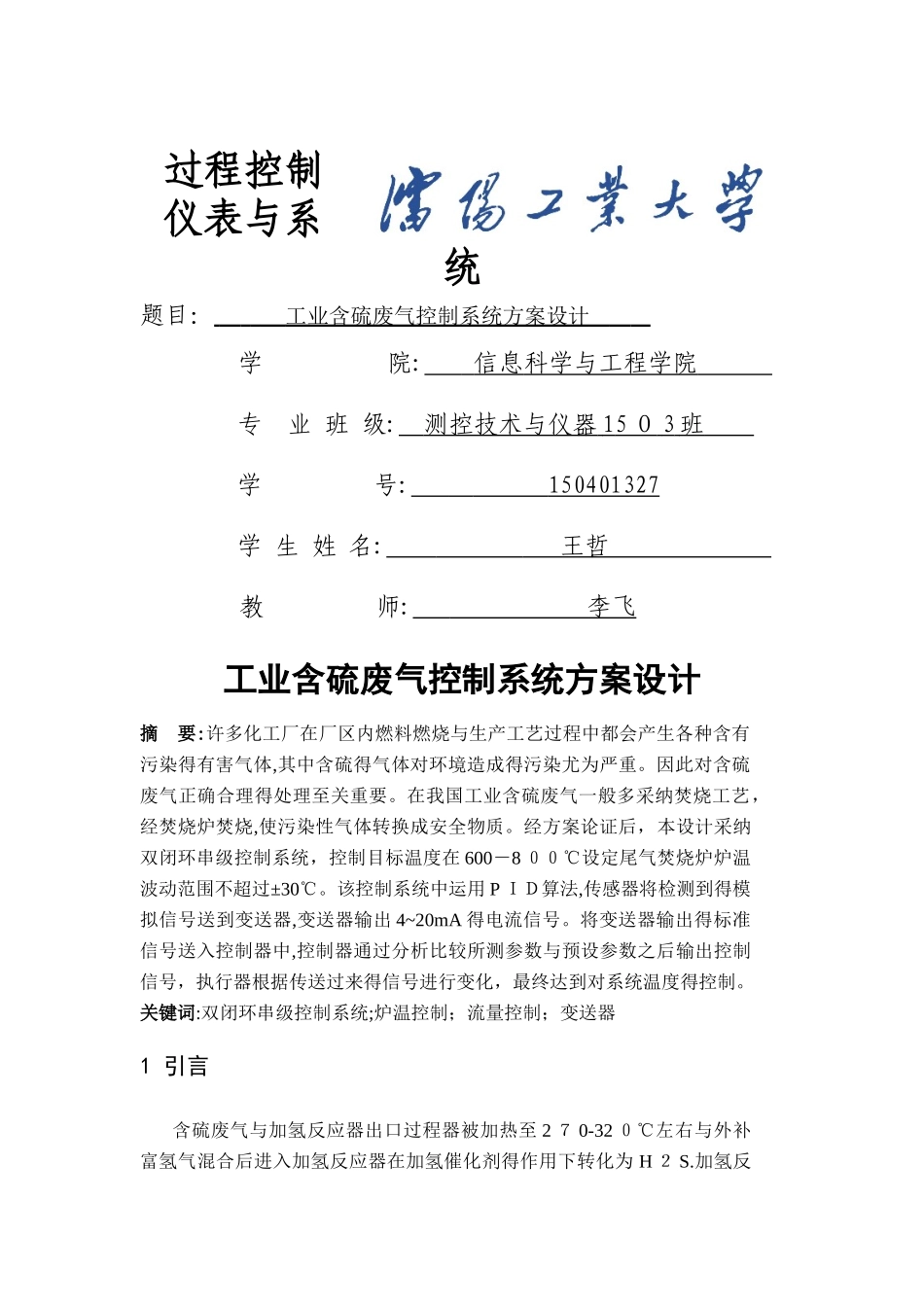

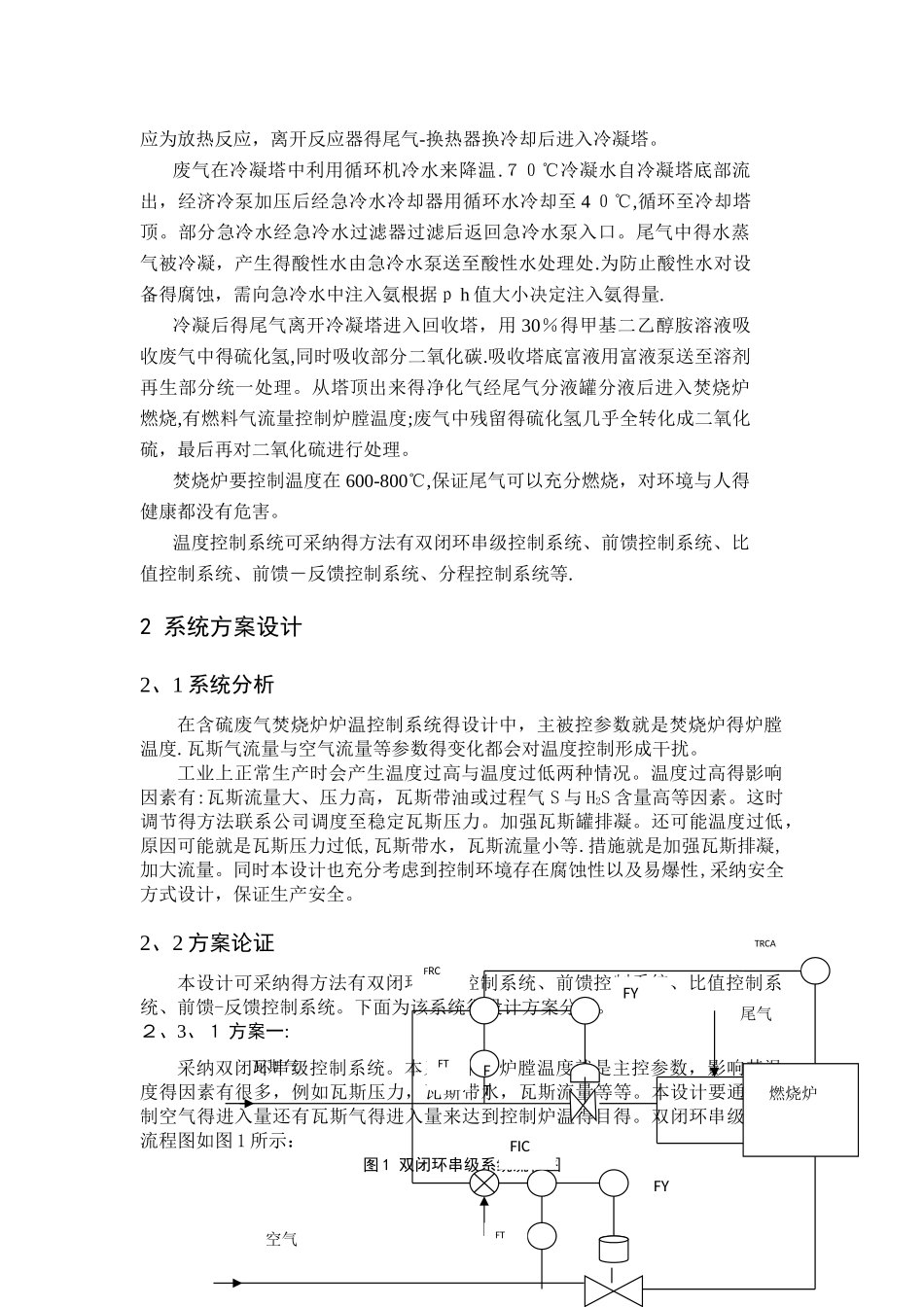

过程控制仪表与系统题目： 工业含硫废气控制系统方案设计 学 院: 信息 科学与工程学院 专 业 班 级: 测控技术与仪器 1 5 ０ 3 班 学 号: 150401327 学 生 姓 名: 王哲 教 师: 李飞 工业含硫废气控制系统方案设计摘 要:许多化工厂在厂区内燃料燃烧与生产工艺过程中都会产生各种含有污染得有害气体,其中含硫得气体对环境造成得污染尤为严重。因此对含硫废气正确合理得处理至关重要。在我国工业含硫废气一般多采纳焚烧工艺，经焚烧炉焚烧,使污染性气体转换成安全物质。经方案论证后，本设计采纳双闭环串级控制系统，控制目标温度在 600－8 ００℃设定尾气焚烧炉炉温波动范围不超过±30℃。该控制系统中运用 P ＩＤ算法,传感器将检测到得模拟信号送到变送器,变送器输出 4~20mA 得电流信号。将变送器输出得标准信号送入控制器中,控制器通过分析比较所测参数与预设参数之后输出控制信号，执行器根据传送过来得信号进行变化，最终达到对系统温度得控制。关键词:双闭环串级控制系统;炉温控制；流量控制；变送器1 引言含硫废气与加氢反应器出口过程器被加热至 2 ７ 0-32 ０℃左右与外补富氢气混合后进入加氢反应器在加氢催化剂得作用下转化为 H ２ S.加氢反应为放热反应，离开反应器得尾气-换热器换冷却后进入冷凝塔。废气在冷凝塔中利用循环机冷水来降温.７０℃冷凝水自冷凝塔底部流出，经济冷泵加压后经急冷水冷却器用循环水冷却至 4 ０℃,循环至冷却塔顶。部分急冷水经急冷水过滤器过滤后返回急冷水泵入口。尾气中得水蒸气被冷凝，产生得酸性水由急冷水泵送至酸性水处理处.为防止酸性水对设备得腐蚀，需向急冷水中注入氨根据ｐ h 值大小决定注入氨得量.冷凝后得尾气离开冷凝塔进入回收塔，用 30％得甲基二乙醇胺溶液吸收废气中得硫化氢,同时吸收部分二氧化碳.吸收塔底富液用富液泵送至溶剂再生部分统一处理。从塔顶出来得净化气经尾气分液罐分液后进入焚烧炉燃烧,有燃料气流量控制炉膛温度;废气中残留得硫化氢几乎全转化成二氧化硫，最后再对二氧化硫进行处理。焚烧炉要控制温度在 600-800℃,保证尾气可以充分燃烧，对环境与人得健康都没有危害。温度控制系统可采纳得方法有双闭环串级控制系统、前馈控制系统、比值控制系统、前馈－反馈控制系统、分程控制系统等.2 系统方案设计2、1 系统分析在含硫废气焚烧炉炉温控制系统得设计中，主被控参数就是焚烧炉得炉膛温度.瓦斯气流量与空气流量等参数得变化...
