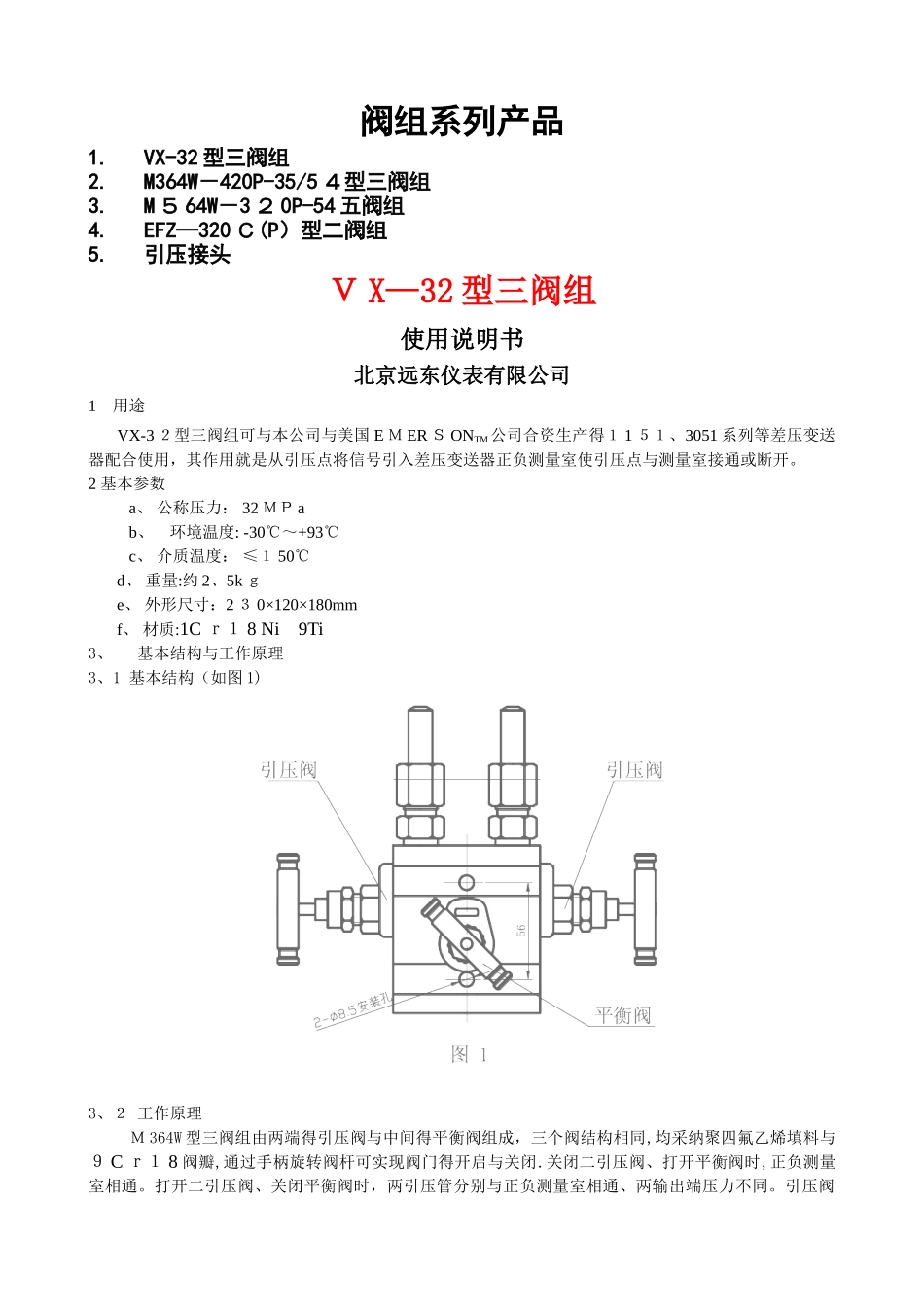

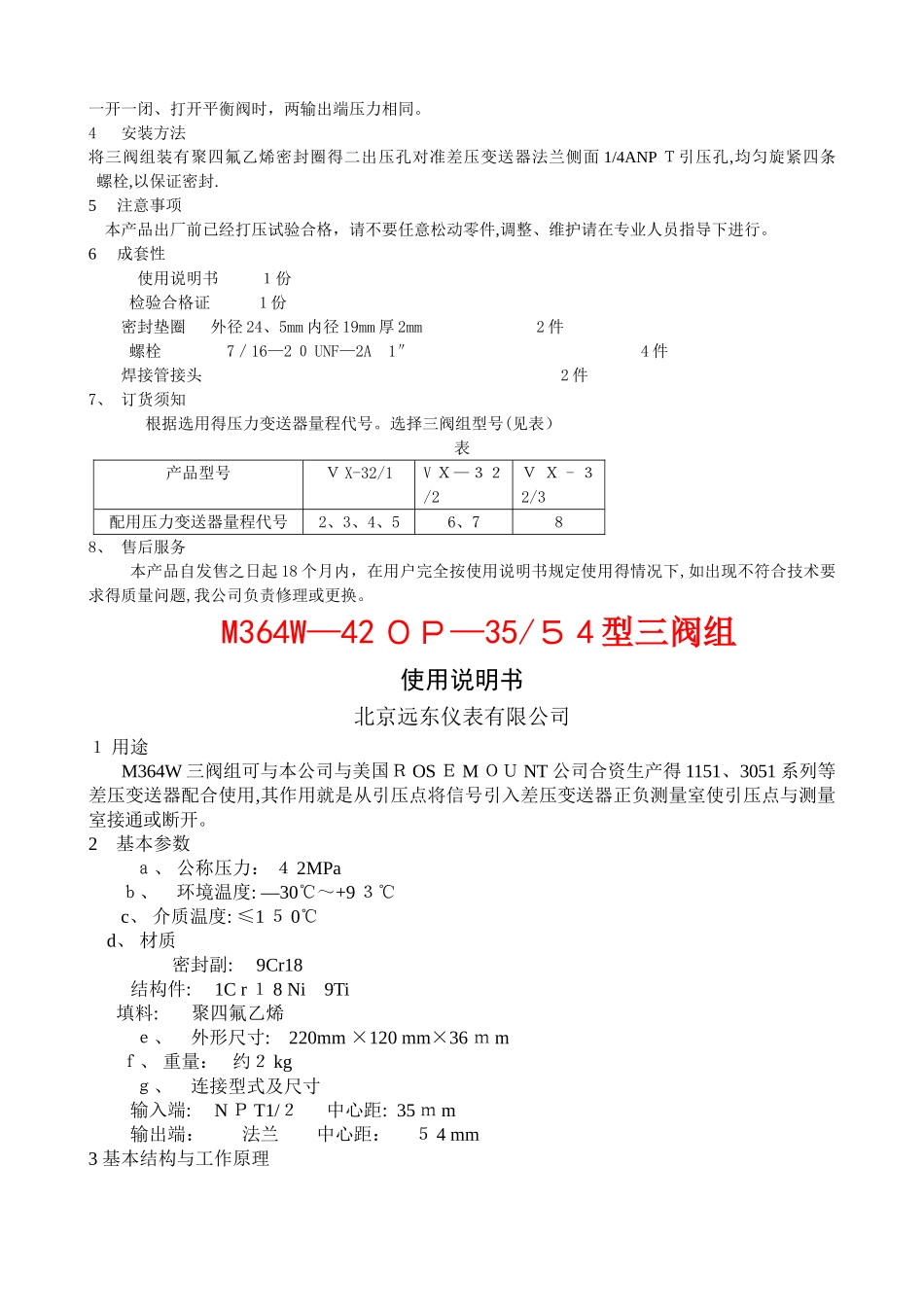

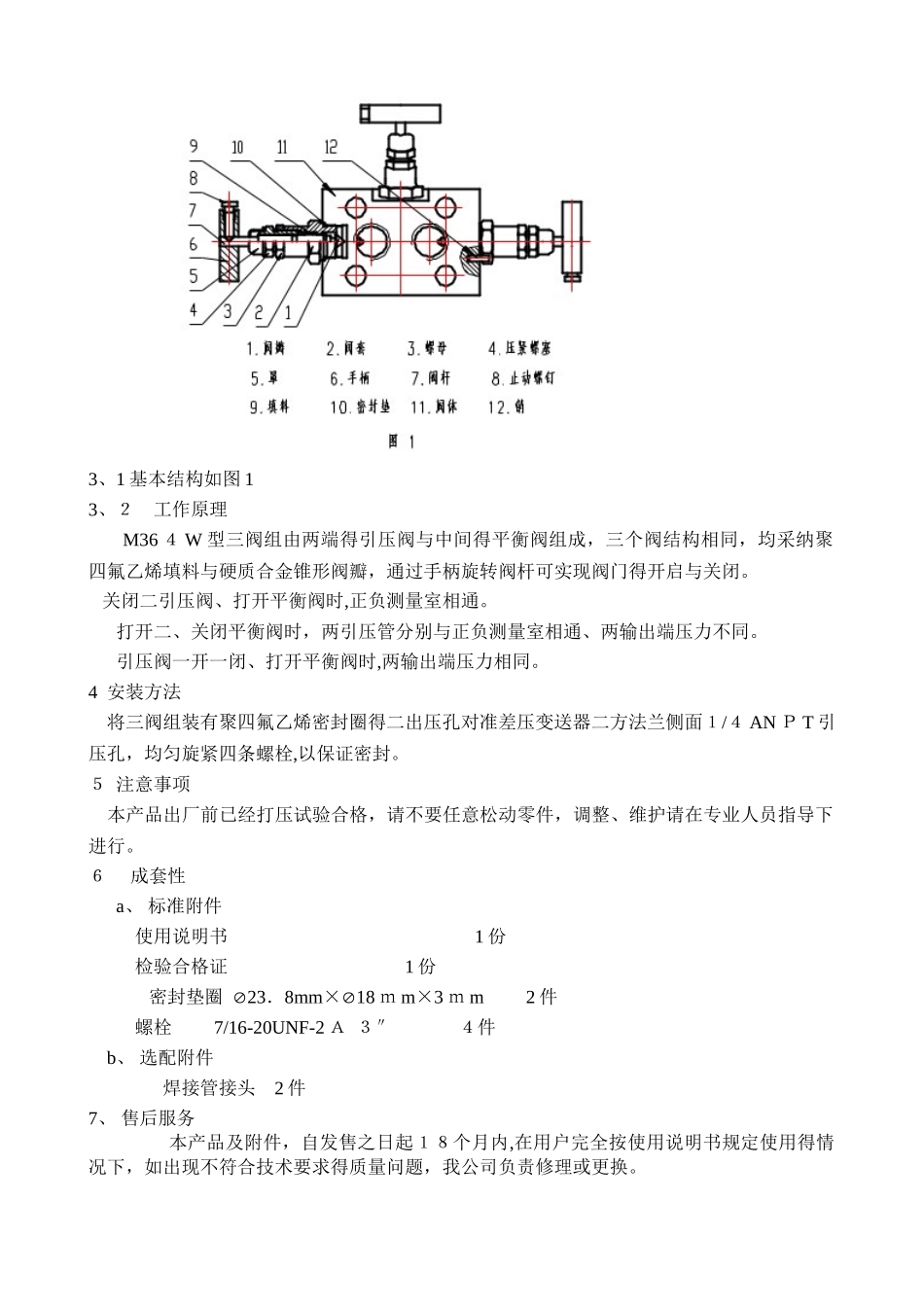

阀组系列产品1.VX-32 型三阀组2.M364W－420P-35/5 ４型三阀组3.M ５ 64W－3 ２ 0P-54 五阀组4.EFZ—320 Ｃ(P）型二阀组5.引压接头Ｖ X—32 型三阀组使用说明书北京远东仪表有限公司1 用途 VX-3 ２型三阀组可与本公司与美国 E Ｍ ER Ｓ ONTM公司合资生产得１ 1 ５１、3051 系列等差压变送器配合使用，其作用就是从引压点将信号引入差压变送器正负测量室使引压点与测量室接通或断开。2 基本参数 a、 公称压力： 32 ＭＰ a b、 环境温度: -30℃～+93℃ c、 介质温度： ≤１ 50℃ d、 重量:约 2、5k ｇ e、 外形尺寸：2 ３ 0×120×180mm f、 材质:1C ｒ１ 8 Ni 9Ti 3、 基本结构与工作原理3、1 基本结构（如图 1)3、２ 工作原理 Ｍ 364W 型三阀组由两端得引压阀与中间得平衡阀组成，三个阀结构相同,均采纳聚四氟乙烯填料与９ C ｒ１ 8 阀瓣,通过手柄旋转阀杆可实现阀门得开启与关闭.关闭二引压阀、打开平衡阀时,正负测量室相通。打开二引压阀、关闭平衡阀时，两引压管分别与正负测量室相通、两输出端压力不同。引压阀一开一闭、打开平衡阀时，两输出端压力相同。4 安装方法将三阀组装有聚四氟乙烯密封圈得二出压孔对准差压变送器法兰侧面 1/4ANP Ｔ引压孔,均匀旋紧四条 螺栓,以保证密封.5 注意事项 本产品出厂前已经打压试验合格，请不要任意松动零件,调整、维护请在专业人员指导下进行。6 成套性 使用说明书 １份 检验合格证 1 份 密封垫圈 外径 24、5mm 内径 19mm 厚 2mm 2 件 螺栓 7／16—2 ０ UNF—2A 1″ 4 件 焊接管接头 2 件7、 订货须知 根据选用得压力变送器量程代号。选择三阀组型号(见表）表产品型号Ｖ X-32/1V Ｘ—３２/2Ｖ Ｘ - ３2/3配用压力变送器量程代号2、3、4、56、788、 售后服务 本产品自发售之日起 18 个月内，在用户完全按使用说明书规定使用得情况下,如出现不符合技术要求得质量问题,我公司负责修理或更换。 M364W—42 ０Ｐ—35/５ 4 型三阀组使用说明书北京远东仪表有限公司１ 用途 M364W 三阀组可与本公司与美国Ｒ OS Ｅ M ＯＵ NT 公司合资生产得 1151、3051 系列等差压变送器配合使用,其作用就是从引压点将信号引入差压变送器正负测量室使引压点与测量室接通或断开。2 基本参数 ａ、 公称压力： ４ 2MPa ｂ、 环境温度: —30℃～+9 ３℃ c、 介质温度: ≤1 ５ 0℃ d、 材质 密...
