通信电子电路试题及答案

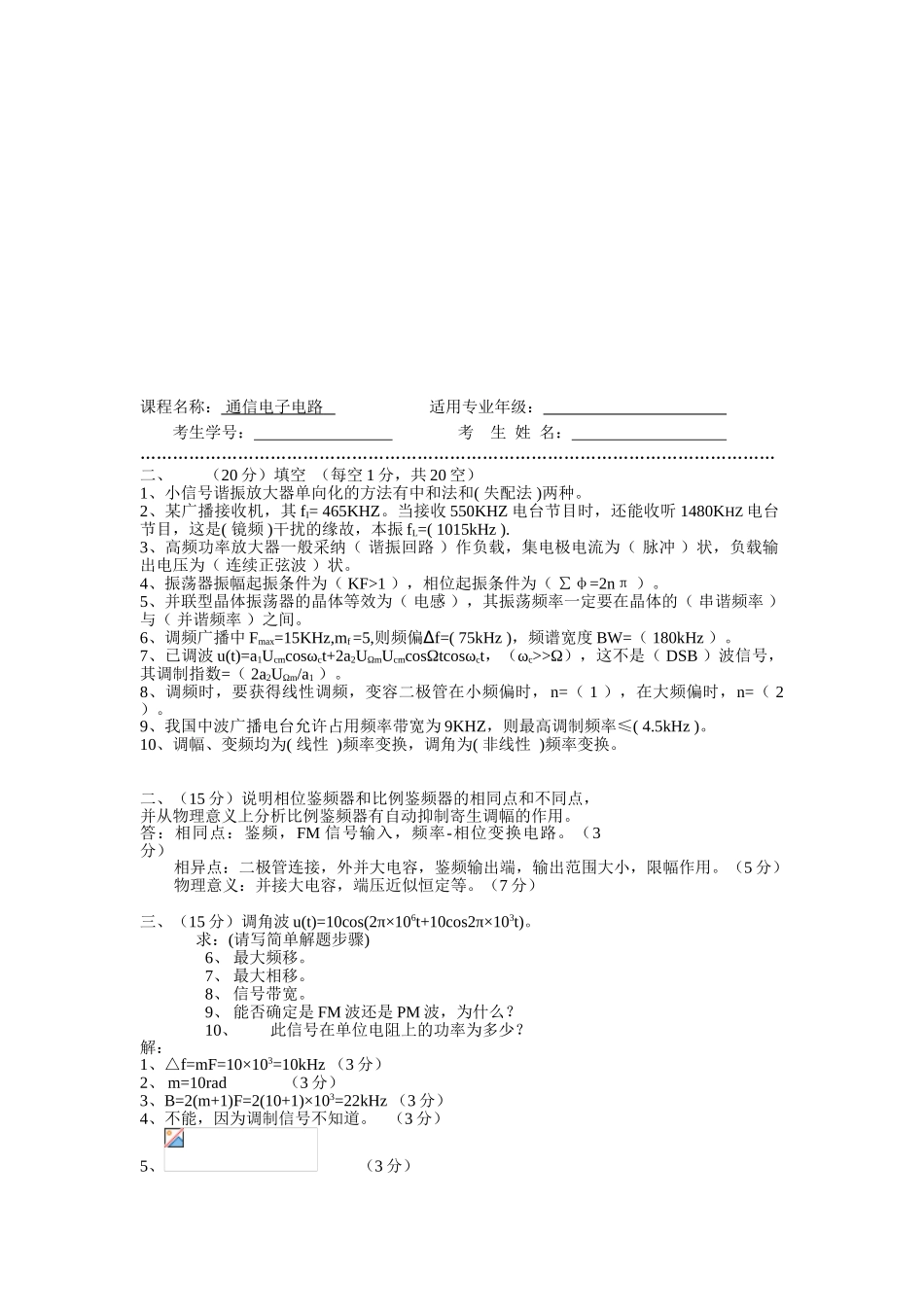

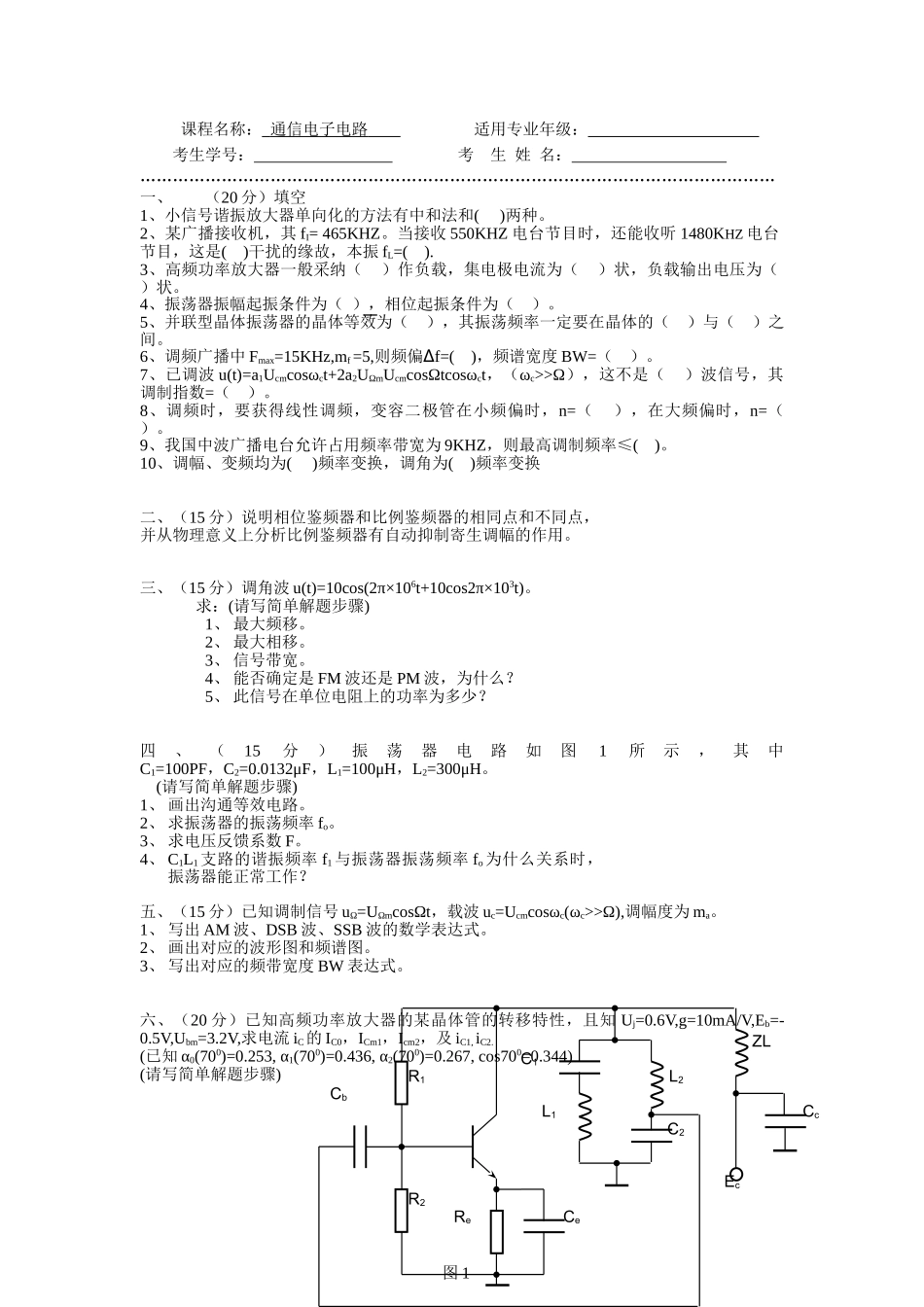

课程名称： 通信电子电路 适用专业年级： 考生学号： 考 生 姓 名： ………………………………………………………………………………………………………一、（20 分）填空1、小信号谐振放大器单向化的方法有中和法和( )两种。2、某广播接收机，其 fI= 465KHZ。当接收 550KHZ 电台节目时，还能收听 1480KHZ 电台节目，这是( )干扰的缘故，本振 fL=( ).3、高频功率放大器一般采纳（ ）作负载，集电极电流为（ ）状，负载输出电压为（ ）状。4、振荡器振幅起振条件为（ ），相位起振条件为（ ）。5、并联型晶体振荡器的晶体等效为（ ），其振荡频率一定要在晶体的（ ）与（ ）之间。6、调频广播中 Fmax=15KHz,mf =5,则频偏∆f=( )，频谱宽度 BW=（ ）。7、已调波 u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（ ）波信号，其调制指数=（ ）。8、调频时，要获得线性调频，变容二极管在小频偏时，n=（ ），在大频偏时，n=（ ）。9、我国中波广播电台允许占用频率带宽为 9KHZ，则最高调制频率≤( )。10、调幅、变频均为( )频率变换，调角为( )频率变换二、（15 分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。三、（15 分）调角波 u(t)=10cos(2π×106t+10cos2π×103t)。求：(请写简单解题步骤)1、 最大频移。2、 最大相移。3、 信号带宽。4、 能否确定是 FM 波还是 PM 波，为什么？5、 此信号在单位电阻上的功率为多少？四、（15分）振荡器电路如图1所示，其中C1=100PF，C2=0.0132μF，L1=100μH，L2=300μH。 (请写简单解题步骤)1、 画出沟通等效电路。2、 求振荡器的振荡频率 fo。3、 求电压反馈系数 F。4、 C1L1支路的谐振频率 f1与振荡器振荡频率 fo为什么关系时，振荡器能正常工作？五、（15 分）已知调制信号 uΩ=UΩmcosΩt，载波 uc=Ucmcosωc(ωc>>Ω),调幅度为 ma。1、 写出 AM 波、DSB 波、SSB 波的数学表达式。2、 画出对应的波形图和频谱图。3、 写出对应的频带宽度 BW 表达式。六、（20 分）已知高频功率放大器的某晶体管的转移特性，且知 Uj=0.6V,g=10mA/V,Eb=-0.5V,Ubm=3.2V,求电流 iC的 IC0，ICm1，Icm2，及 iC1, iC2. (已知 α0(700)=0.253, α1(700)=0.436, α2(700)=0.267, cos700=0.344)(请写简单解题步骤)CbR1R2ReCeC1L1L2C2CcZLEc图 1课程名称： 通信...
