通信电子线路课程设计样本

通信电子线路课程设计样本_第1页
1/9
通信电子线路课程设计样本_第2页
2/9
通信电子线路课程设计样本_第3页
3/9

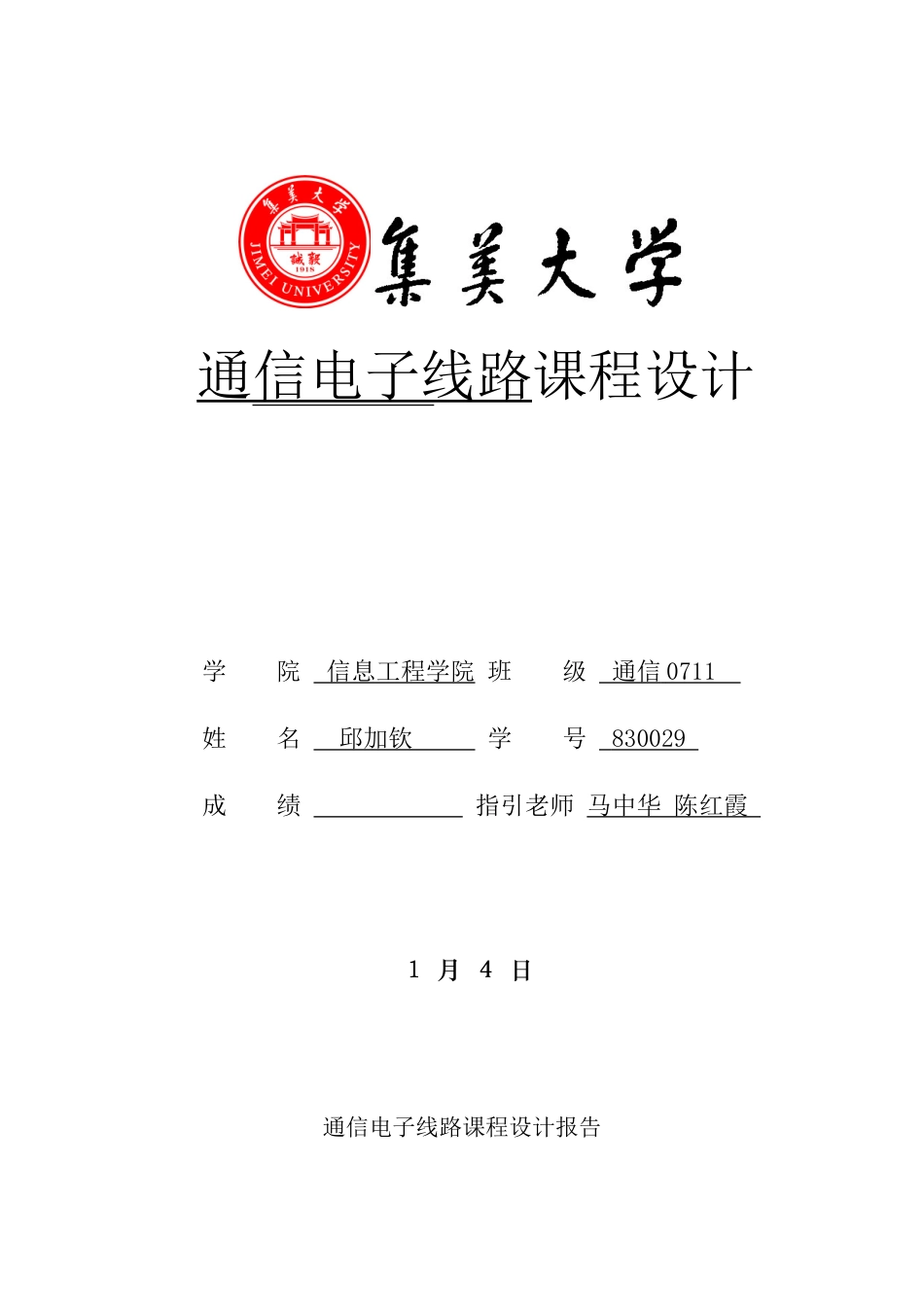

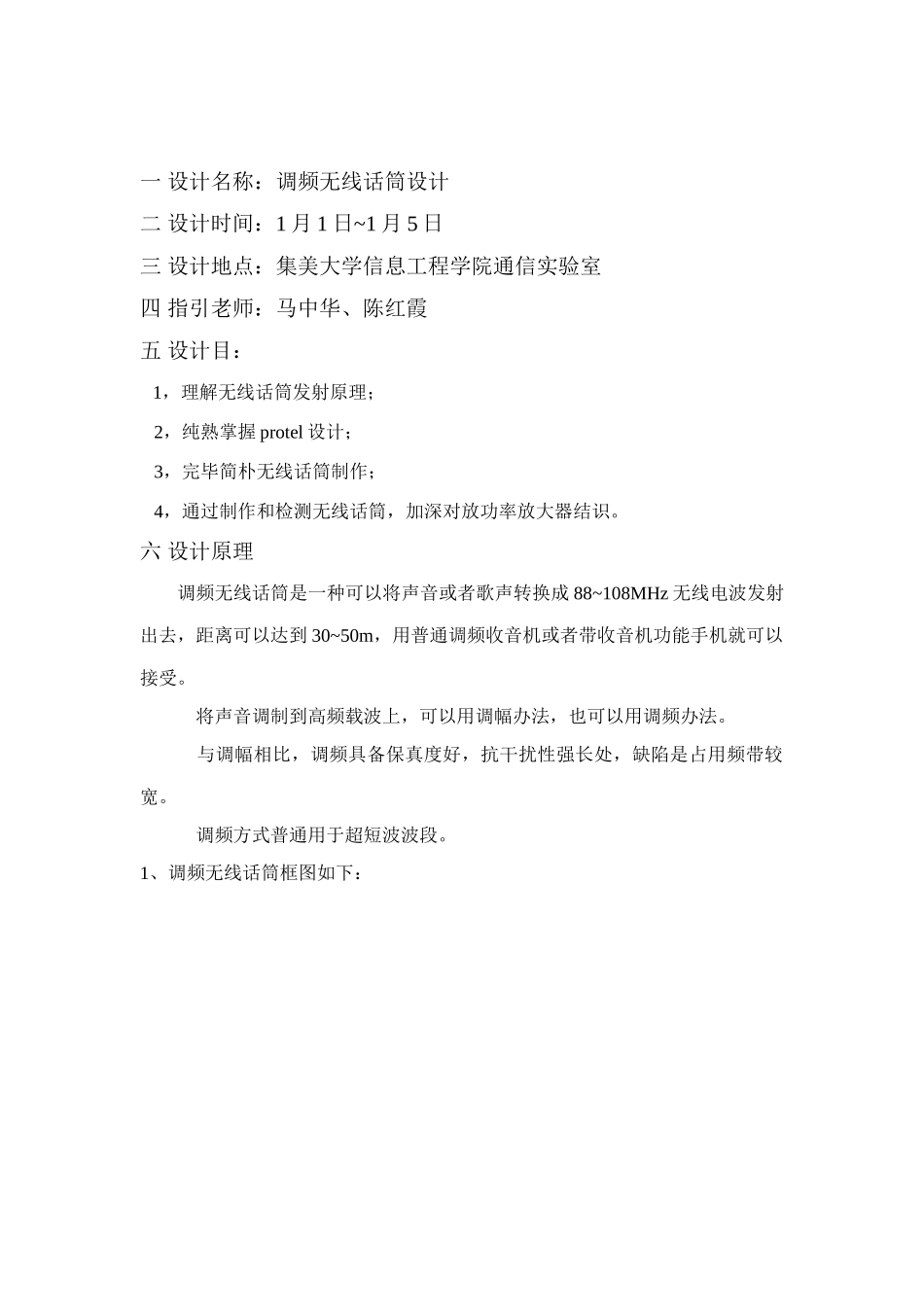

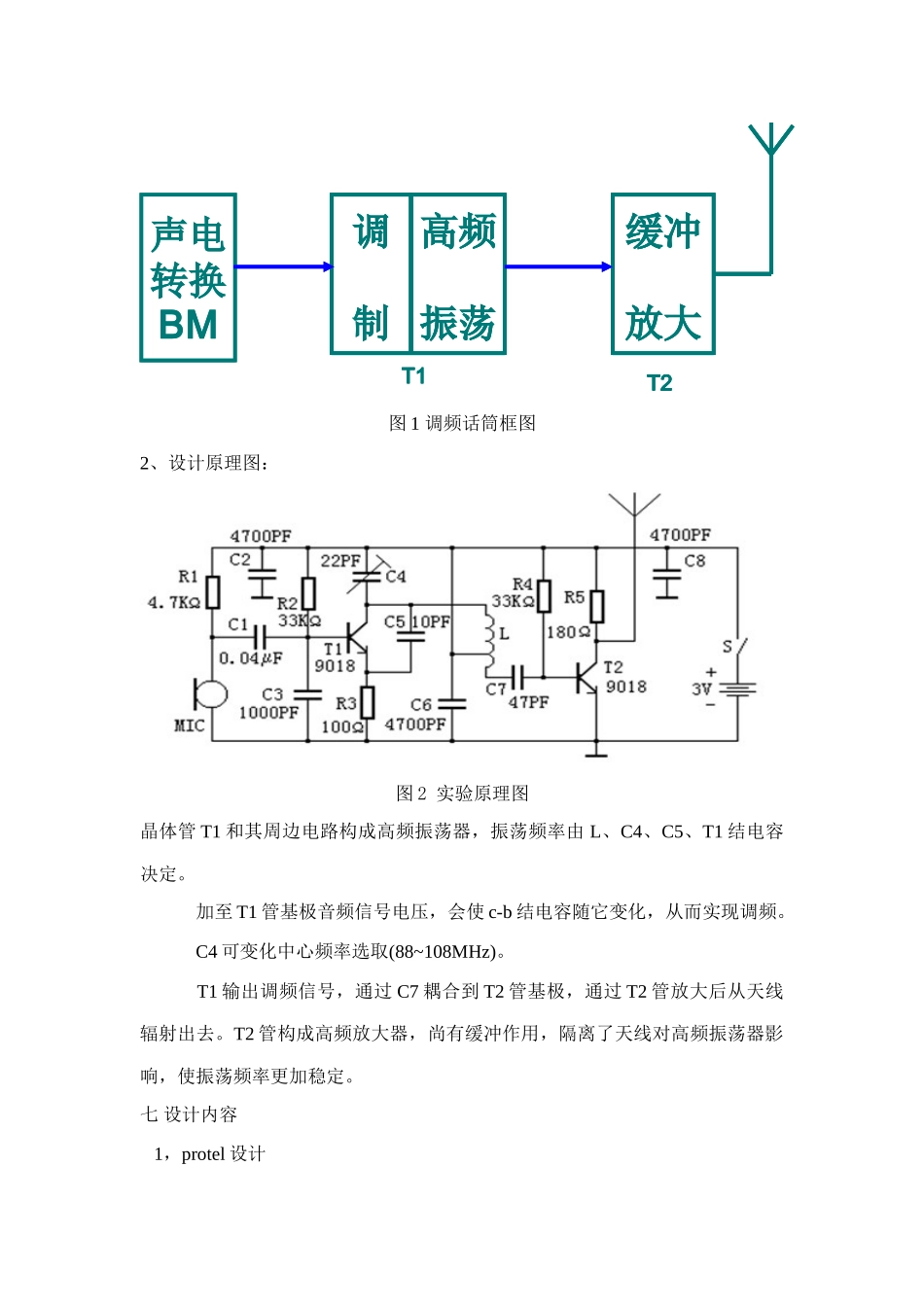

通信电子线路课程设计学 院 信息工程学院 班 级 通信 0711 姓 名 邱加钦 学 号 830029 成 绩 指引老师 马中华 陈红霞 1 月 4 日通信电子线路课程设计报告一 设计名称:调频无线话筒设计二 设计时间:1 月 1 日~1 月 5 日三 设计地点:集美大学信息工程学院通信实验室四 指引老师:马中华、陈红霞五 设计目: 1,理解无线话筒发射原理; 2,纯熟掌握 protel 设计; 3,完毕简朴无线话筒制作; 4,通过制作和检测无线话筒,加深对放功率放大器结识。六 设计原理 调频无线话筒是一种可以将声音或者歌声转换成 88~108MHz 无线电波发射出去,距离可以达到 30~50m,用普通调频收音机或者带收音机功能手机就可以接受。 将声音调制到高频载波上,可以用调幅办法,也可以用调频办法。 与调幅相比,调频具备保真度好,抗干扰性强长处,缺陷是占用频带较宽。 调频方式普通用于超短波波段。1、调频无线话筒框图如下:声电转换BM调制高频振荡T1缓冲放大T2声电转换BM调制高频振荡T1调制高频振荡T1缓冲放大T2缓冲放大T2图 1 调频话筒框图2、设计原理图:图 2 实验原理图晶体管 T1 和其周边电路构成高频振荡器,振荡频率由 L、C4、C5、T1 结电容决定。 加至 T1 管基极音频信号电压,会使 c-b 结电容随它变化,从而实现调频。 C4 可变化中心频率选取(88~108MHz)。 T1 输出调频信号,通过 C7 耦合到 T2 管基极,通过 T2 管放大后从天线辐射出去。T2 管构成高频放大器,尚有缓冲作用,隔离了天线对高频振荡器影响,使振荡频率更加稳定。七 设计内容 1,protel 设计(1) 电路原理图设计。按设计原理图进行电路原理图绘制。如图 3 示。(2) 元件及元件封装序号名称封装型号备注C1贴片电容RAD0.20.04ufC2贴片电容RAD0.24700pfC3贴片电容RAD0.21000pfC5贴片电容RAD0.210pfC6贴片电容RAD0.24700pfC7贴片电容RAD0.247pfC8贴片电容RAD0.24700pfR1电阻AXIAL0.44.7KΩR2电阻AXIAL0.433KΩR3电阻AXIAL0.4100ΩR4电阻AXIAL0.433KΩR5电阻AXIAL0.4180ΩMKMicRAN0.2T1三极管TO-189018T2三极管TO-189018L电感DIANGAN封装见图 4C4变电容RAD0.3图 4 电感封装(DIANGAN)(3)生成网络表生成网络列表:[V?Component_1][3VAXIAL0.8VOLTAGE][C1RAD0.20.04UF][C2RAD0.24700PF][C3RAD0.21000PF][C4RAD0.422PF][C5RAD0.210PF][C6RAD0.24700PF][C7RAD0.247PF][C8RAD0.24700PF][MK1AXIAL0.4MICROPHONE2][R1...
