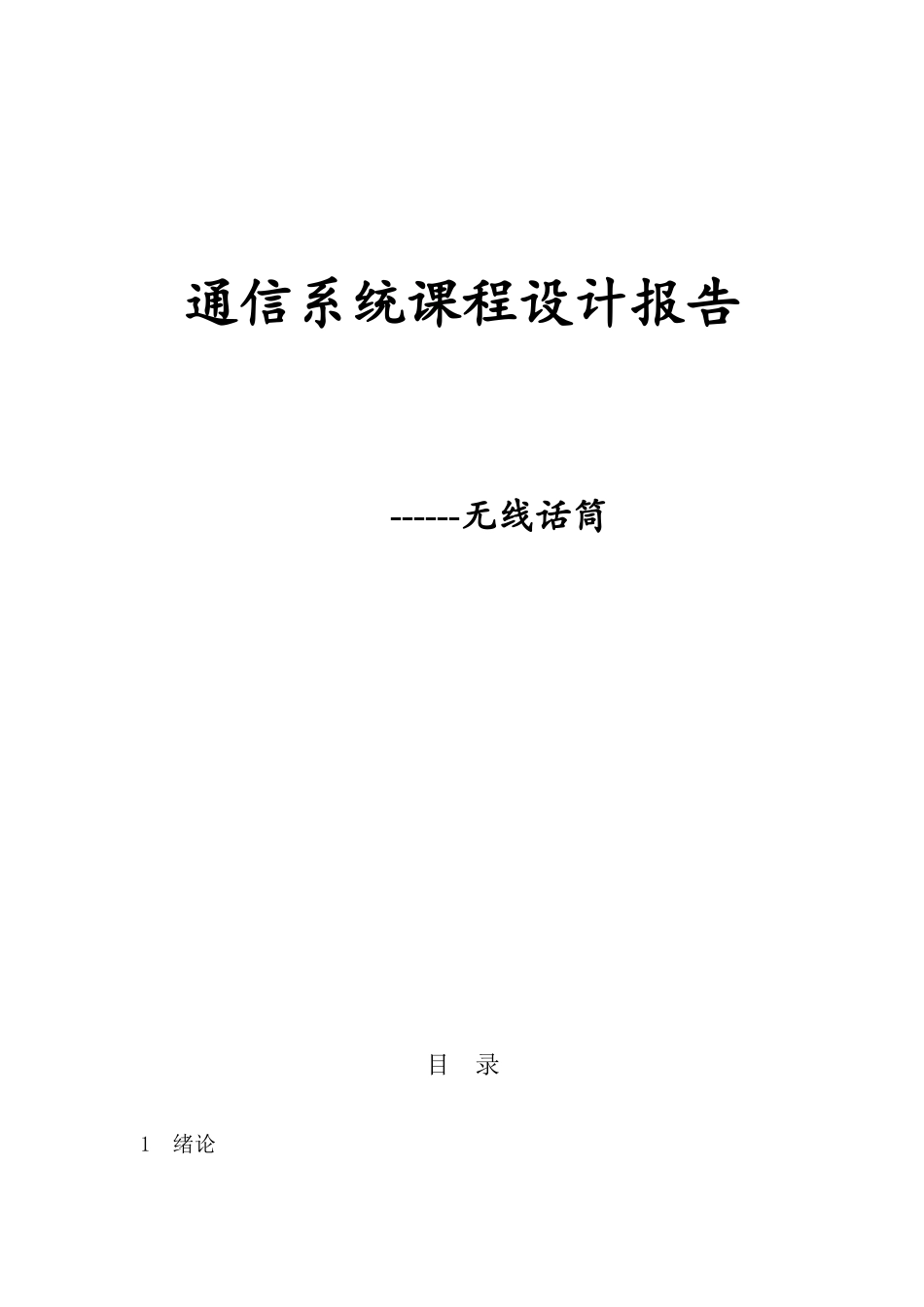

通信系统课程设计报告无线话筒样本

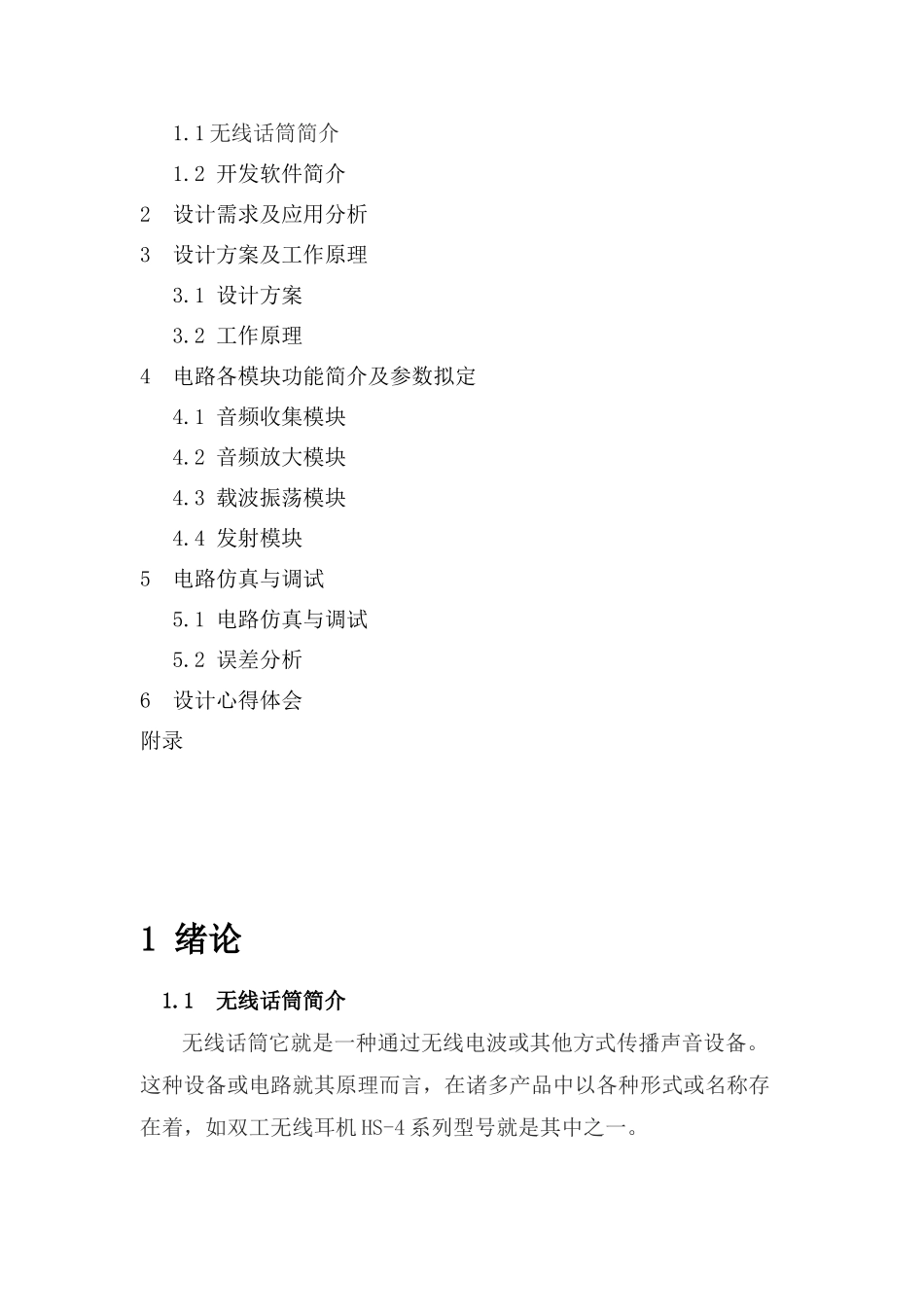

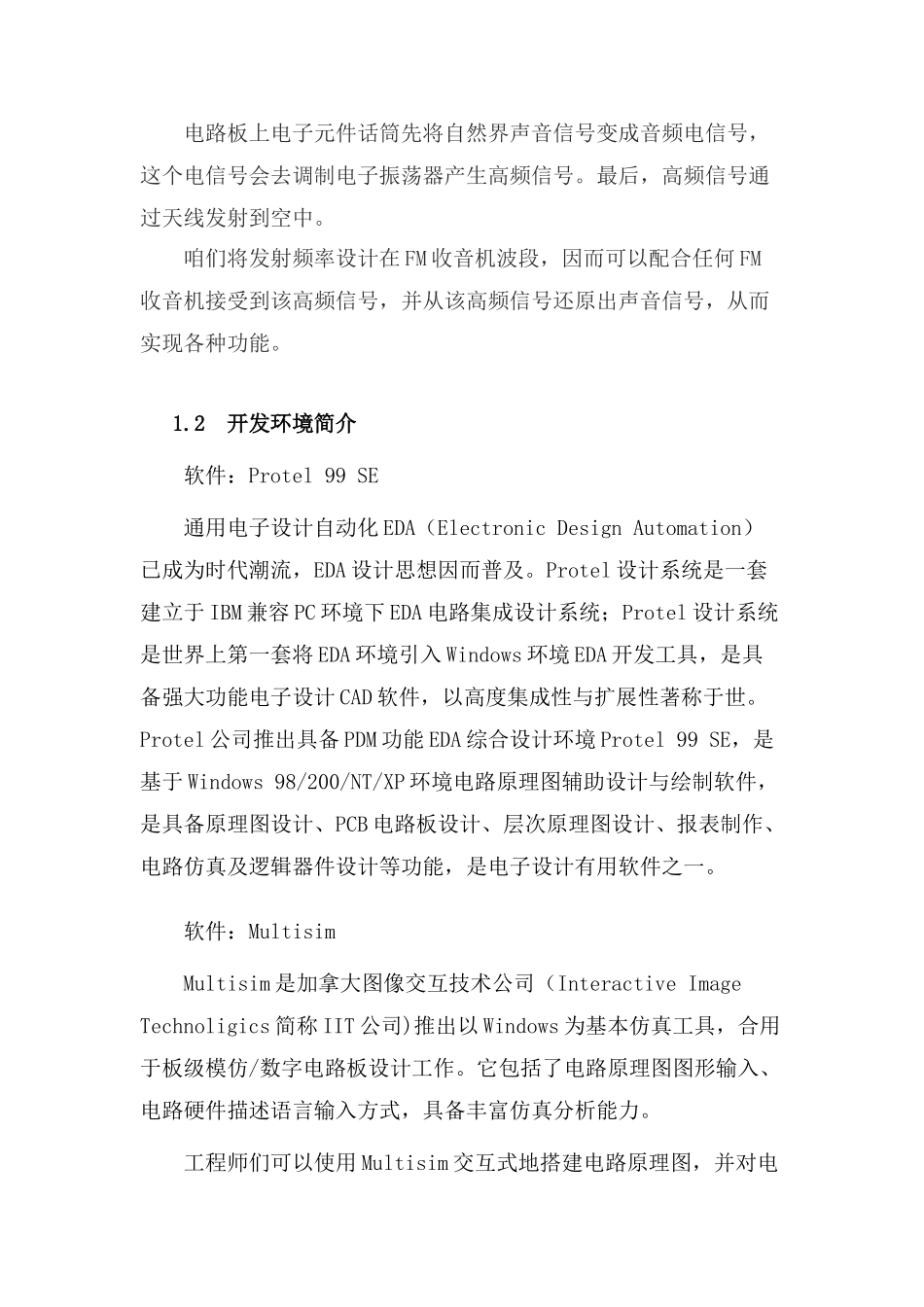

通信系统课程设计报告 ------无线话筒 目 录1 绪论1.1 无线话筒简介1.2 开发软件简介2 设计需求及应用分析3 设计方案及工作原理3.1 设计方案3.2 工作原理4 电路各模块功能简介及参数拟定4.1 音频收集模块4.2 音频放大模块4.3 载波振荡模块4.4 发射模块5 电路仿真与调试5.1 电路仿真与调试5.2 误差分析6 设计心得体会附录1 绪论 1.1 无线话筒简介 无线话筒它就是一种通过无线电波或其他方式传播声音设备。这种设备或电路就其原理而言，在诸多产品中以各种形式或名称存在着，如双工无线耳机 HS-4 系列型号就是其中之一。 电路板上电子元件话筒先将自然界声音信号变成音频电信号，这个电信号会去调制电子振荡器产生高频信号。最后，高频信号通过天线发射到空中。 咱们将发射频率设计在 FM 收音机波段，因而可以配合任何 FM收音机接受到该高频信号，并从该高频信号还原出声音信号，从而实现各种功能。 1.2 开发环境简介软件：Protel 99 SE通用电子设计自动化 EDA（Electronic Design Automation）已成为时代潮流，EDA 设计思想因而普及。Protel 设计系统是一套建立于 IBM 兼容 PC 环境下 EDA 电路集成设计系统；Protel 设计系统是世界上第一套将 EDA 环境引入 Windows 环境 EDA 开发工具，是具备强大功能电子设计 CAD 软件，以高度集成性与扩展性著称于世。Protel 公司推出具备 PDM 功能 EDA 综合设计环境 Protel 99 SE，是基于 Windows 98/200/NT/XP 环境电路原理图辅助设计与绘制软件，是具备原理图设计、PCB 电路板设计、层次原理图设计、报表制作、电路仿真及逻辑器件设计等功能，是电子设计有用软件之一。软件：MultisimMultisim 是加拿大图像交互技术公司（Interactive Image Technoligics 简称 IIT 公司)推出以 Windows 为基本仿真工具，合用于板级模仿/数字电路板设计工作。它包括了电路原理图图形输入、电路硬件描述语言输入方式，具备丰富仿真分析能力。工程师们可以使用 Multisim 交互式地搭建电路原理图，并对电路行为进行仿真。Multisim 提炼了 SPICE 仿真复杂内容，这样工程师无需懂得进一步 SPICE 技术就可以不久地进行捕获、仿真和分析新设计，这也使其更适合电子学教诲。通过 Multisim 和虚拟仪器技术，PCB 设计工程师和电子学教诲工作者可以完毕从理论到原理图捕获与仿真再到原型设计和测试这样一种完整综合设计流程。Multisim 可以进行复杂...
