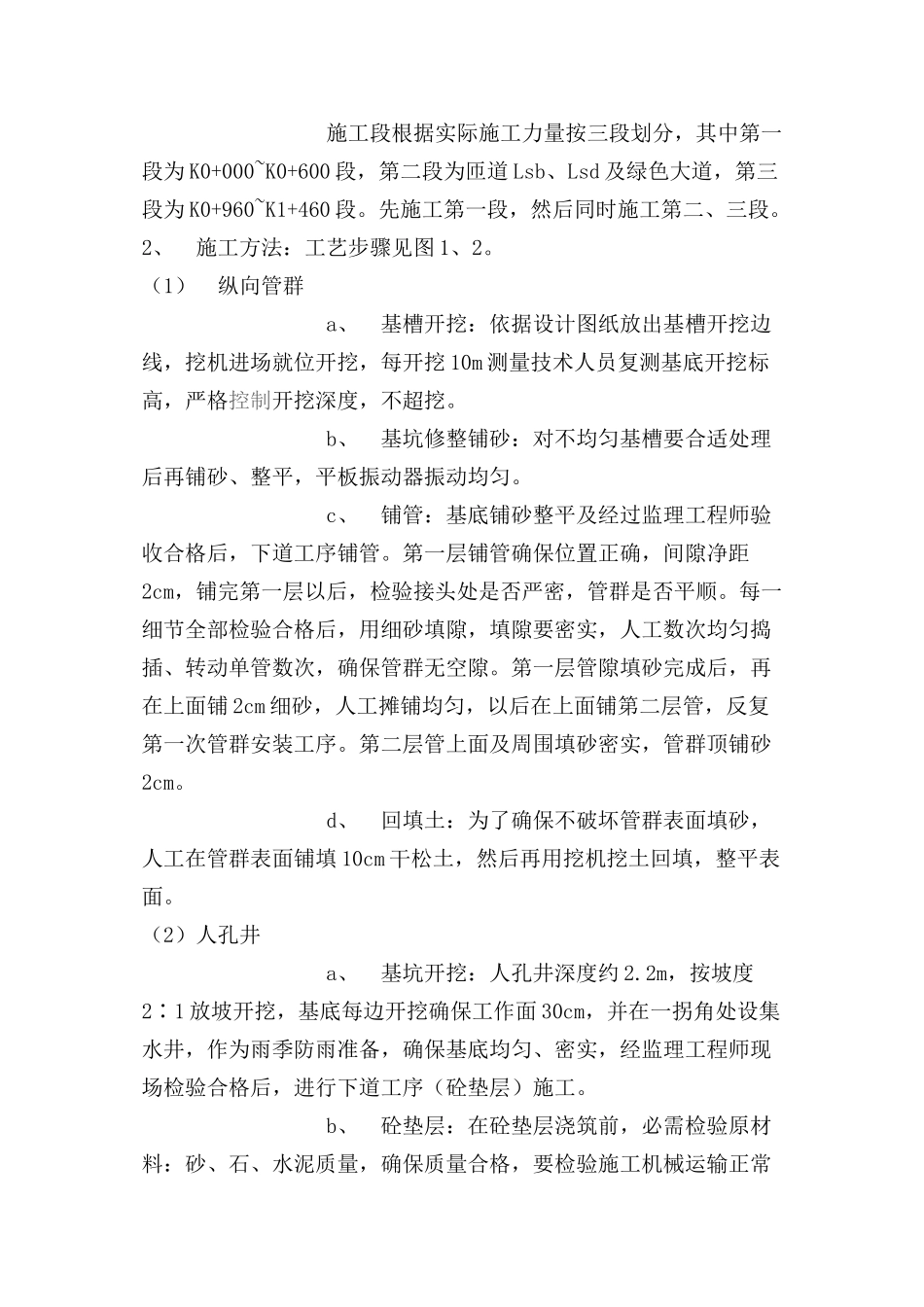

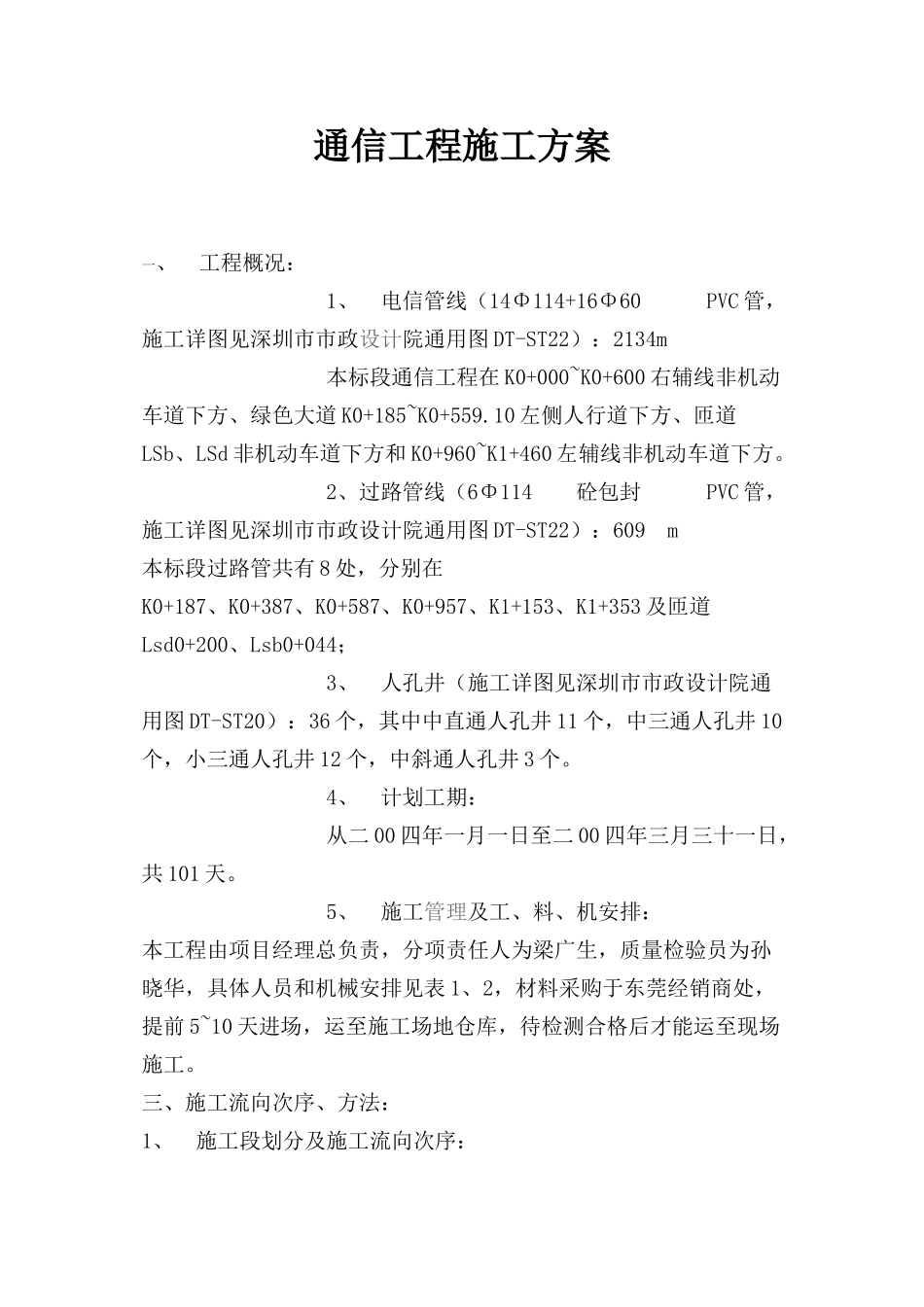

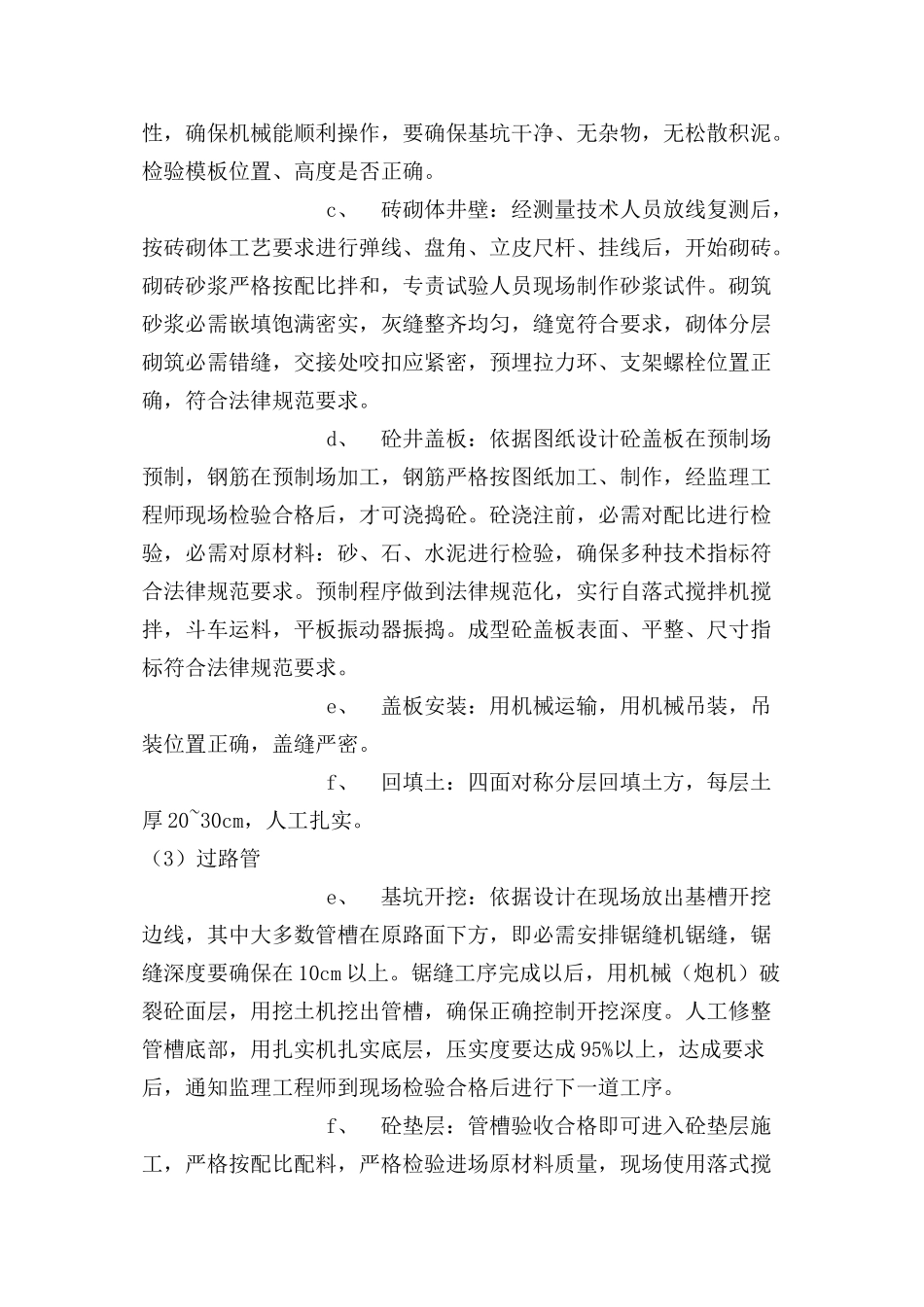

通信工程施工方案 一、 工程概况： 1、 电信管线（14Φ114+16Φ60 PVC 管，施工详图见深圳市市政设计院通用图 DT-ST22）：2134m 本标段通信工程在 K0+000~K0+600 右辅线非机动车道下方、绿色大道 K0+185~K0+559.10 左侧人行道下方、匝道LSb、LSd 非机动车道下方和 K0+960~K1+460 左辅线非机动车道下方。 2、过路管线（6Φ114 砼包封 PVC 管，施工详图见深圳市市政设计院通用图 DT-ST22）：609 m本标段过路管共有 8 处，分别在K0+187、K0+387、K0+587、K0+957、K1+153、K1+353 及匝道Lsd0+200、Lsb0+044； 3、 人孔井（施工详图见深圳市市政设计院通用图 DT-ST20）：36 个，其中中直通人孔井 11 个，中三通人孔井 10个，小三通人孔井 12 个，中斜通人孔井 3 个。 4、 计划工期： 从二 00 四年一月一日至二 00 四年三月三十一日，共 101 天。 5、 施工管理及工、料、机安排：本工程由项目经理总负责，分项责任人为梁广生，质量检验员为孙晓华，具体人员和机械安排见表 1、2，材料采购于东莞经销商处，提前 5~10 天进场，运至施工场地仓库，待检测合格后才能运至现场施工。三、施工流向次序、方法：1、 施工段划分及施工流向次序： 施工段根据实际施工力量按三段划分，其中第一段为 K0+000~K0+600 段，第二段为匝道 Lsb、Lsd 及绿色大道，第三段为 K0+960~K1+460 段。先施工第一段，然后同时施工第二、三段。2、 施工方法：工艺步骤见图 1、2。（1） 纵向管群 a、 基槽开挖：依据设计图纸放出基槽开挖边线，挖机进场就位开挖，每开挖 10m 测量技术人员复测基底开挖标高，严格控制开挖深度，不超挖。 b、 基坑修整铺砂：对不均匀基槽要合适处理后再铺砂、整平，平板振动器振动均匀。 c、 铺管：基底铺砂整平及经过监理工程师验收合格后，下道工序铺管。第一层铺管确保位置正确，间隙净距2cm，铺完第一层以后，检验接头处是否严密，管群是否平顺。每一细节全部检验合格后，用细砂填隙，填隙要密实，人工数次均匀捣插、转动单管数次，确保管群无空隙。第一层管隙填砂完成后，再在上面铺 2cm 细砂，人工摊铺均匀，以后在上面铺第二层管，反复第一次管群安装工序。第二层管上面及周围填砂密实，管群顶铺砂2cm。 d、 回填土：为了确保不破坏管群表面填砂，人工在管群表面铺填 10cm 干松土，然后再用挖机挖土回填，整平表面。（2）人孔井 a、 基坑开挖：人孔井深度约 2.2m，按...
