配电变压器有载无弧自动调容控制系统软件使用说明书

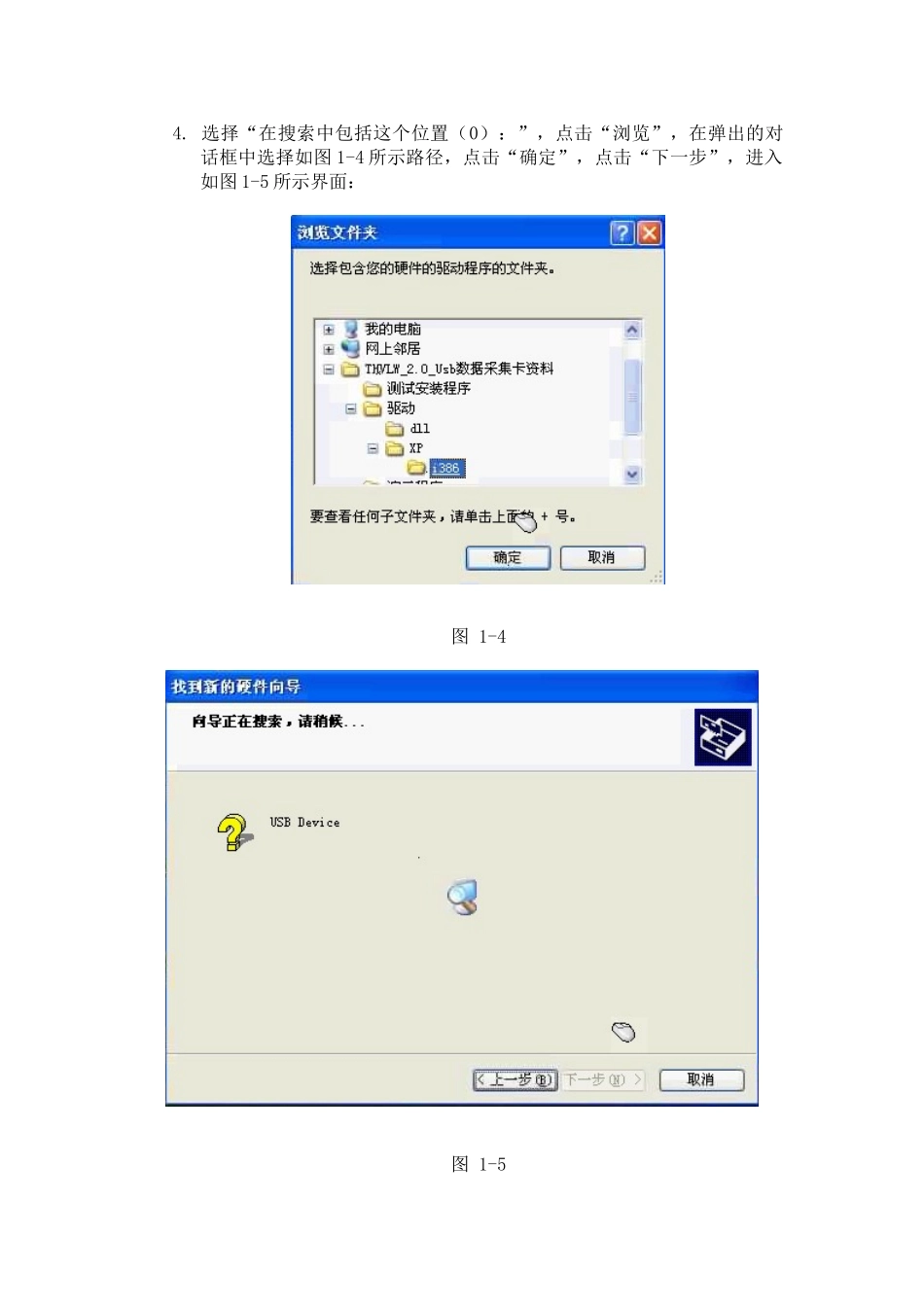

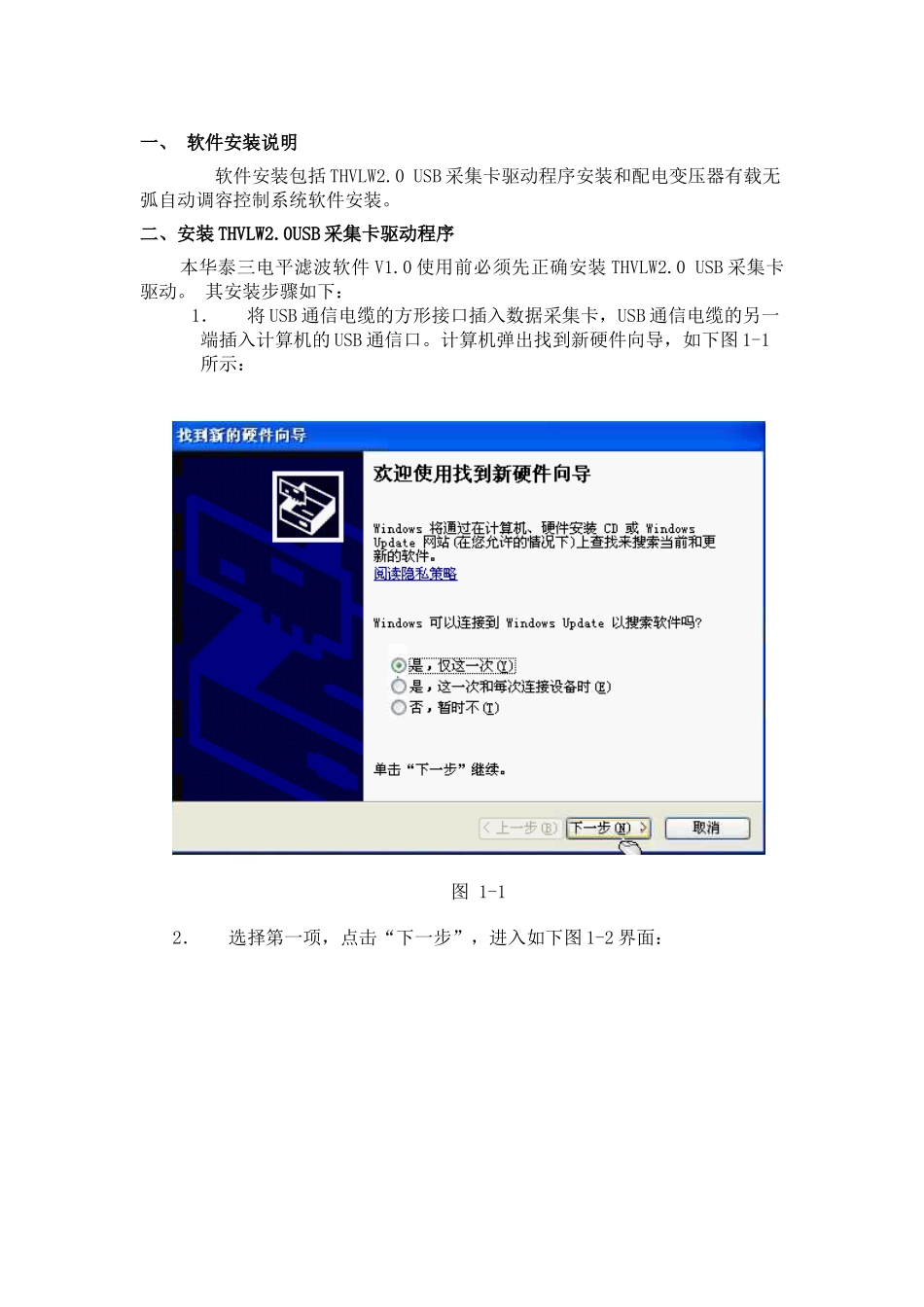

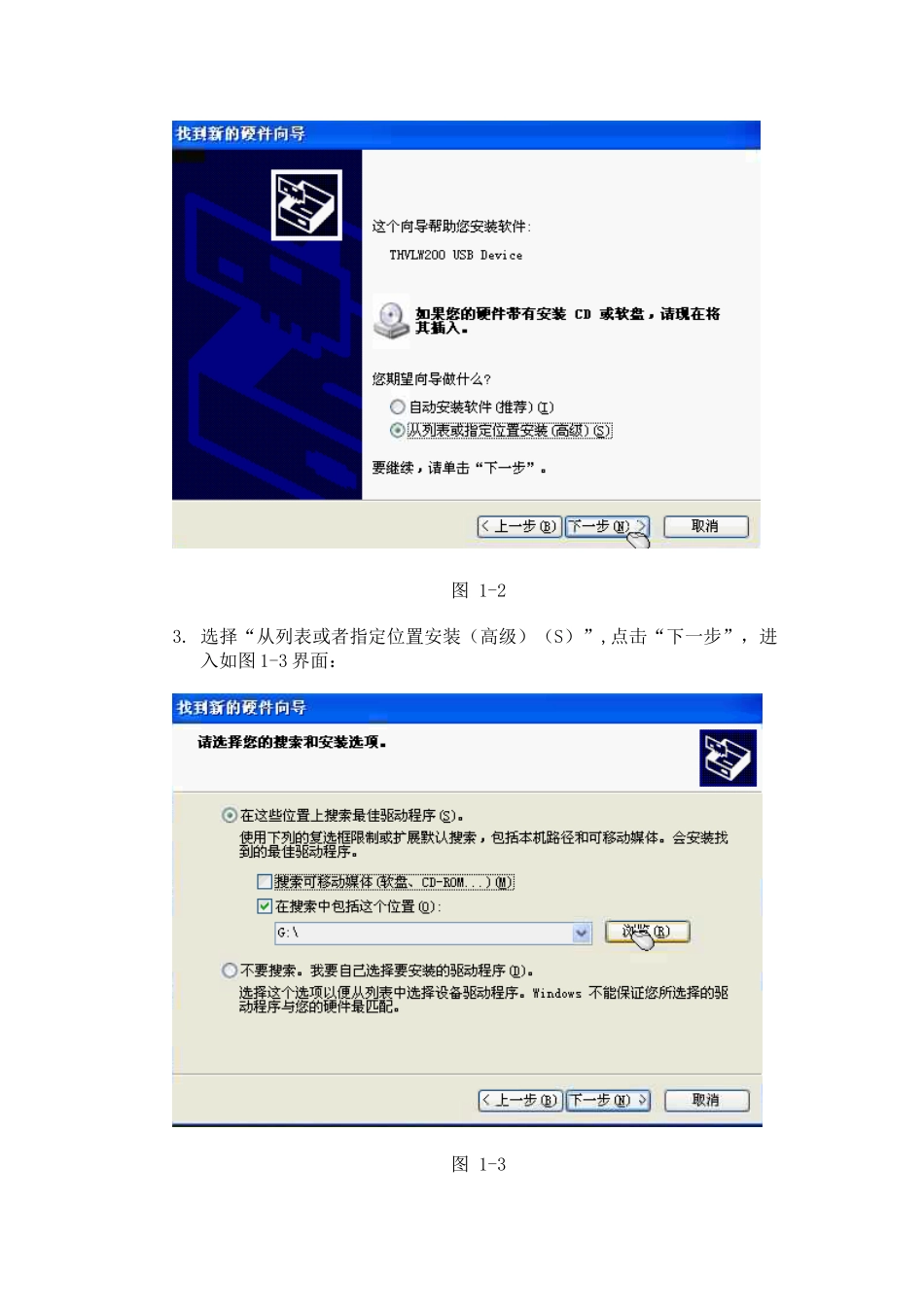

一、 软件安装说明 软件安装包括 THVLW2.0 USB 采集卡驱动程序安装和配电变压器有载无弧自动调容控制系统软件安装。二、安装 THVLW2.0USB 采集卡驱动程序 本华泰三电平滤波软件 V1.0 使用前必须先正确安装 THVLW2.0 USB 采集卡驱动。 其安装步骤如下： 1． 将 USB 通信电缆的方形接口插入数据采集卡，USB 通信电缆的另一端插入计算机的 USB 通信口。计算机弹出找到新硬件向导，如下图 1-1所示： 图 1-12． 选择第一项，点击“下一步”，进入如下图 1-2 界面：图 1-23. 选择“从列表或者指定位置安装（高级）（S）”,点击“下一步”，进入如图 1-3 界面：图 1-34. 选择“在搜索中包括这个位置（0）：”，点击“浏览”，在弹出的对话框中选择如图 1-4 所示路径，点击“确定”，点击“下一步”，进入如图 1-5 所示界面：图 1-4图 1-55. 弹出如图 1-6 所示 windows 徽标测试对话框，选择“仍然继续（C）”。图 1-66. 安装完成后出现如图 1-7 所示对话框，点击“完成”：图 1-7三、安装应用程序1． 点击文件夹“虚拟示波器软件安装包”，选择“setup.exe”安装程序，进入如下图 1-8 界面：图 1-82． 第一步完成后，进入如下图 1-9 界面：图 1-93． 选择好安装位置后，点击“下一步”，进入如下图 1-10 界面：图 1-104． 选择“我接受该许可协议”，点击“下一步”，进入如下图 1-11 界面：图 1-115． 点击“下一步”，进入如下图 1-12 界面：图 1-126．程序开始安装，安装完成后进入如下图 1-13 界面，表明程序安装成功。图 1-13软件操作说明一、 软件主要功能说明虚拟示波器——其主要功能包括：双通道信号输入、通道控制、触发控制、时基控制、幅值控制、耦合方式控制、参数自动测量、光标测量、波形显示、数据操作等。虚拟示波器功能描述： 1.模拟输入 ：2 通道2．模拟带宽：20Hz 到 50kHz (单通道正弦信号)，20Hz 到 35kHz (双通道正弦信号)3．输入阻抗 ： 1Mohm // 30pF4．输入耦合 ： DC, AC 和 GND5．最大输入电压 ： 直流有效值为 400V ，沟通峰峰值为 400V6．时基 ： 每格 0.5us 到 50ms 二、客户端软件界面说明1．将 USB 通信电缆的方形接口插入数据采集卡，USB 通信电缆的另一端插入计算机的 USB 通信口。2．打开仪器电源。3．从任务栏“开始”菜单里启动虚拟示波器软件，进入如下图 2-1 所示的主界面：图 2-1虚拟示波器界...
