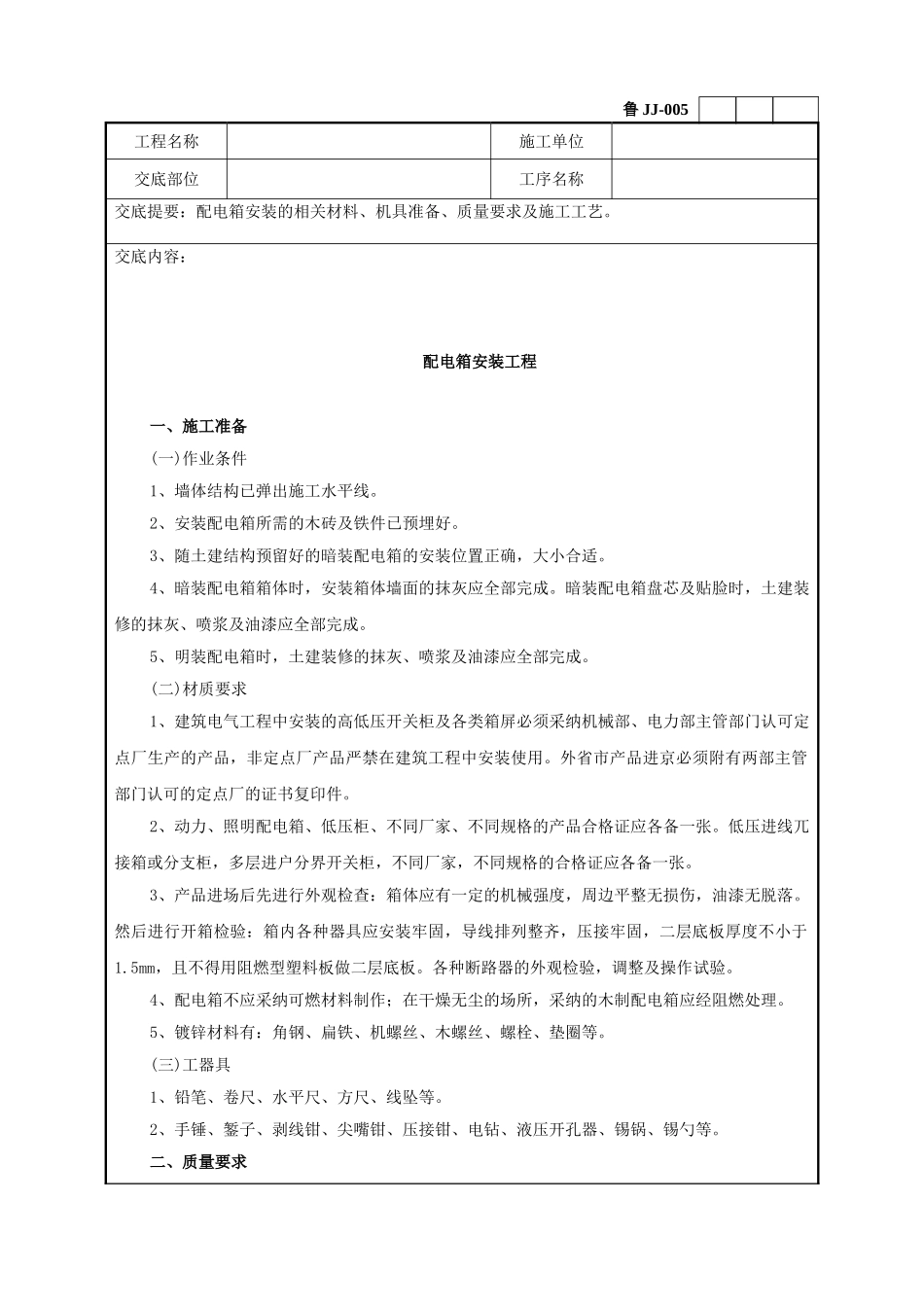

鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。交底内容：配电箱安装工程一、施工准备(一)作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件已预埋好。3、随土建结构预留好的暗装配电箱的安装位置正确，大小合适。4、暗装配电箱箱体时，安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。(二)材质要求1、建筑电气工程中安装的高低压开关柜及各类箱屏必须采纳机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。外省市产品进京必须附有两部主管部门认可的定点厂的证书复印件。2、动力、照明配电箱、低压柜、不同厂家、不同规格的产品合格证应各备一张。低压进线兀接箱或分支柜，多层进户分界开关柜，不同厂家，不同规格的合格证应各备一张。3、产品进场后先进行外观检查：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐，压接牢固，二层底板厚度不小于1.5mm，且不得用阻燃型塑料板做二层底板。各种断路器的外观检验，调整及操作试验。4、配电箱不应采纳可燃材料制作；在干燥无尘的场所，采纳的木制配电箱应经阻燃处理。5、镀锌材料有：角钢、扁铁、机螺丝、木螺丝、螺栓、垫圈等。(三)工器具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺等。二、质量要求鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。(一)主控项目1、柜、屏、台、箱盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。2、低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜 (屏、台、箱、盘)内保护导体最小截面积 SP 不应小于下表的规定。保护导体的截面积相线的截面积 s(mm2)相应保护导体的最小截面积 SP(mm2)S≤16S16800S／4注：s 指柜(屏、台、箱、盘)电源进线相线截面积，且两者(s、sp)材质相同。3、柜、屏、台、箱盘间...
