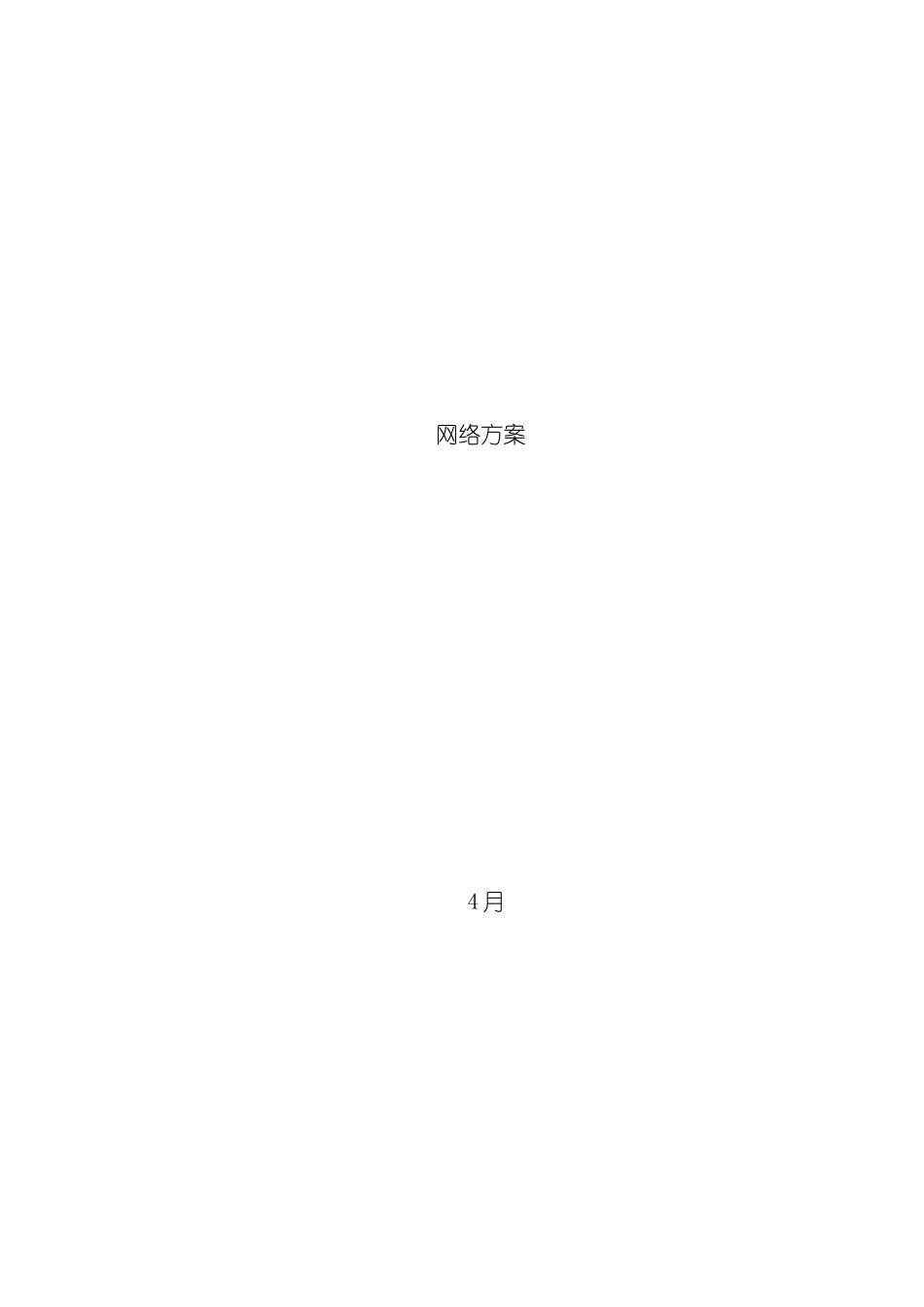

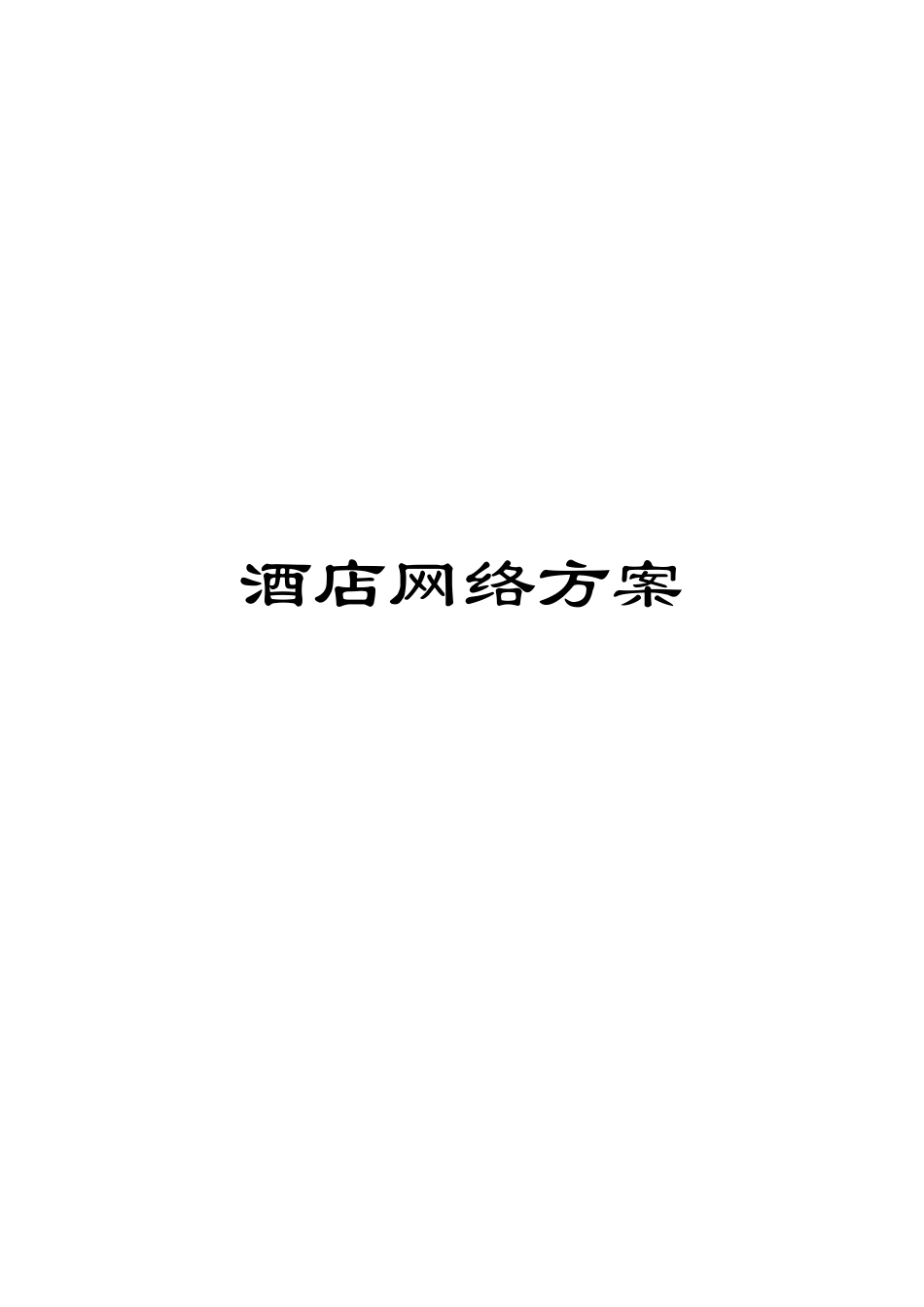

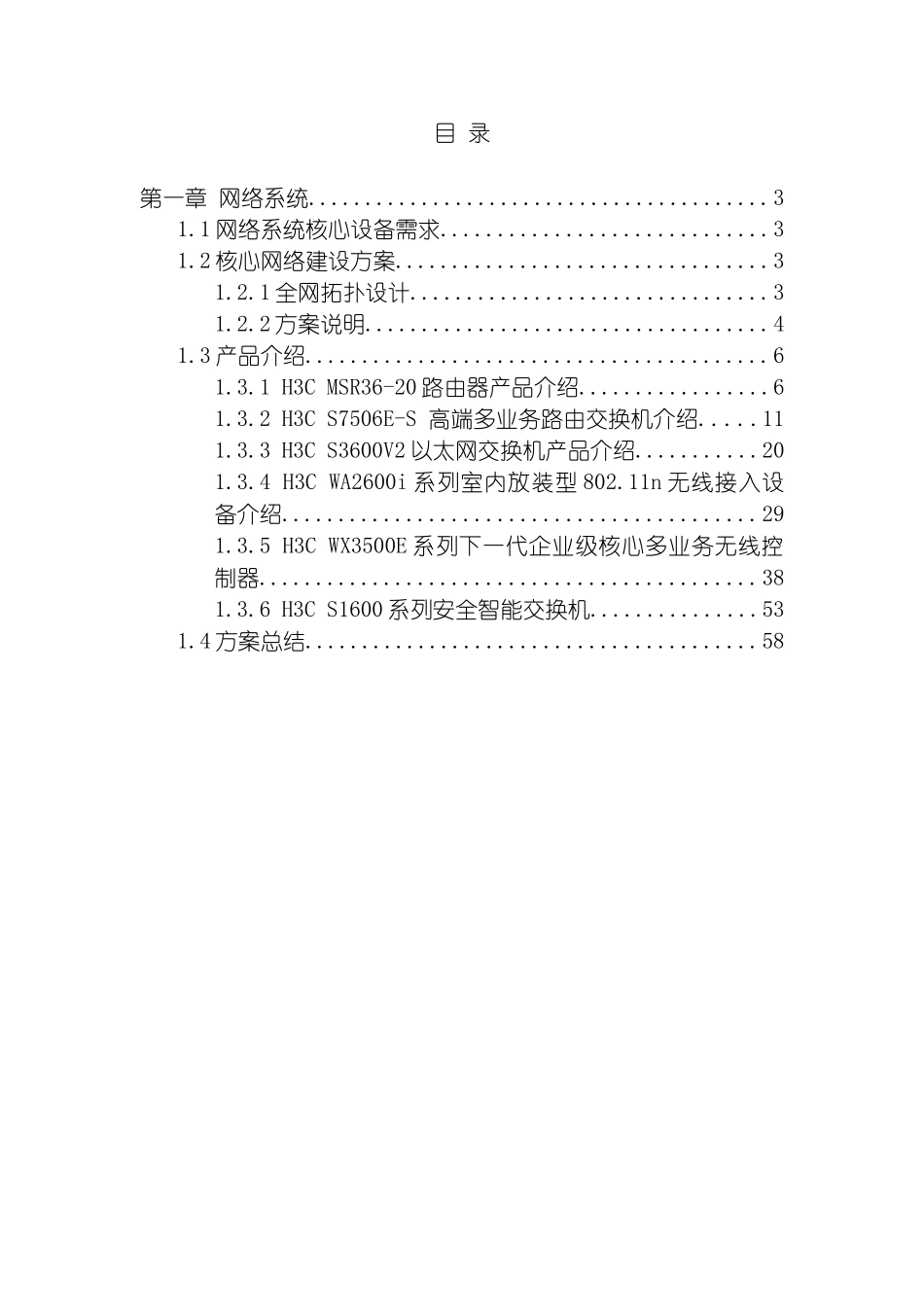

酒店网络方案网络方案 4 月目 录第一章 网络系统.........................................31.1 网络系统核心设备需求.............................31.2 核心网络建设方案.................................31.2.1 全网拓扑设计................................31.2.2 方案说明....................................41.3 产品介绍.........................................61.3.1 H3C MSR36-20 路由器产品介绍.................61.3.2 H3C S7506E-S 高端多业务路由交换机介绍.....111.3.3 H3C S3600V2 以太网交换机产品介绍...........201.3.4 H3C WA2600i 系列室内放装型 802.11n 无线接入设备介绍..........................................291.3.5 H3C WX3500E 系列下一代企业级核心多业务无线控制器............................................381.3.6 H3C S1600 系列安全智能交换机...............531.4 方案总结........................................58第一章 网络系统1.1 网络系统核心设备需求用户的实际需求是 IT 建设的依据, 建立在确切需求之上的 IT环境系统才是用户所真正需要的。在整个机房 IT 建设系统设计中, 我们力求做到最细致地了解和分析用户的需求, 量体裁衣, 以便针对特别需求设计出符合应用特点的高效适合的 IT 系统。实际应用方面, 采纳当前主流的网络一体化方案, 将有线网络系统、 无线网络系统与网络监控系统进行高效整合, 同时利用Vlan 技术, 可根据用户实际需求灵活对网络进行分割隔离, 在保障安全性的同时最大限度的节约用户投资。鉴于用户实际情况下的防雷需求, 在核心层与接入层主干链路上全部采纳千兆速率光纤传输, 在网络中设置 1 个网络核心层, 针对用户的实际环境部署接入层, 所有的用户的信息点都汇聚到接入层设备再到核心层, 并经过网络核心进行集中管理, 实现了高可用性及高稳定性。网络系统产品选型设计如下: 核心路由器: 1 台 H3C MSR36-20; 核心交换机: 1 台 H3C S7506E-S; 接入交换机: 10 台 H3C S3600V2-28TP-EI; 无线 AP 接入点: 50 台 H3C WA2610i-GN-FIT; 无线控制器: 1 台 H3C WX3510E; POE 交换机: 10 台 H3C S1626-PWR; 1.2 核心网络建设方案 根据当前的接入点数量及应用系统的分布情况, 根据安全区域划分的设计思想, 各个区域物理隔离的技术手段, 综合高性价比考虑, 特设计如下方...
