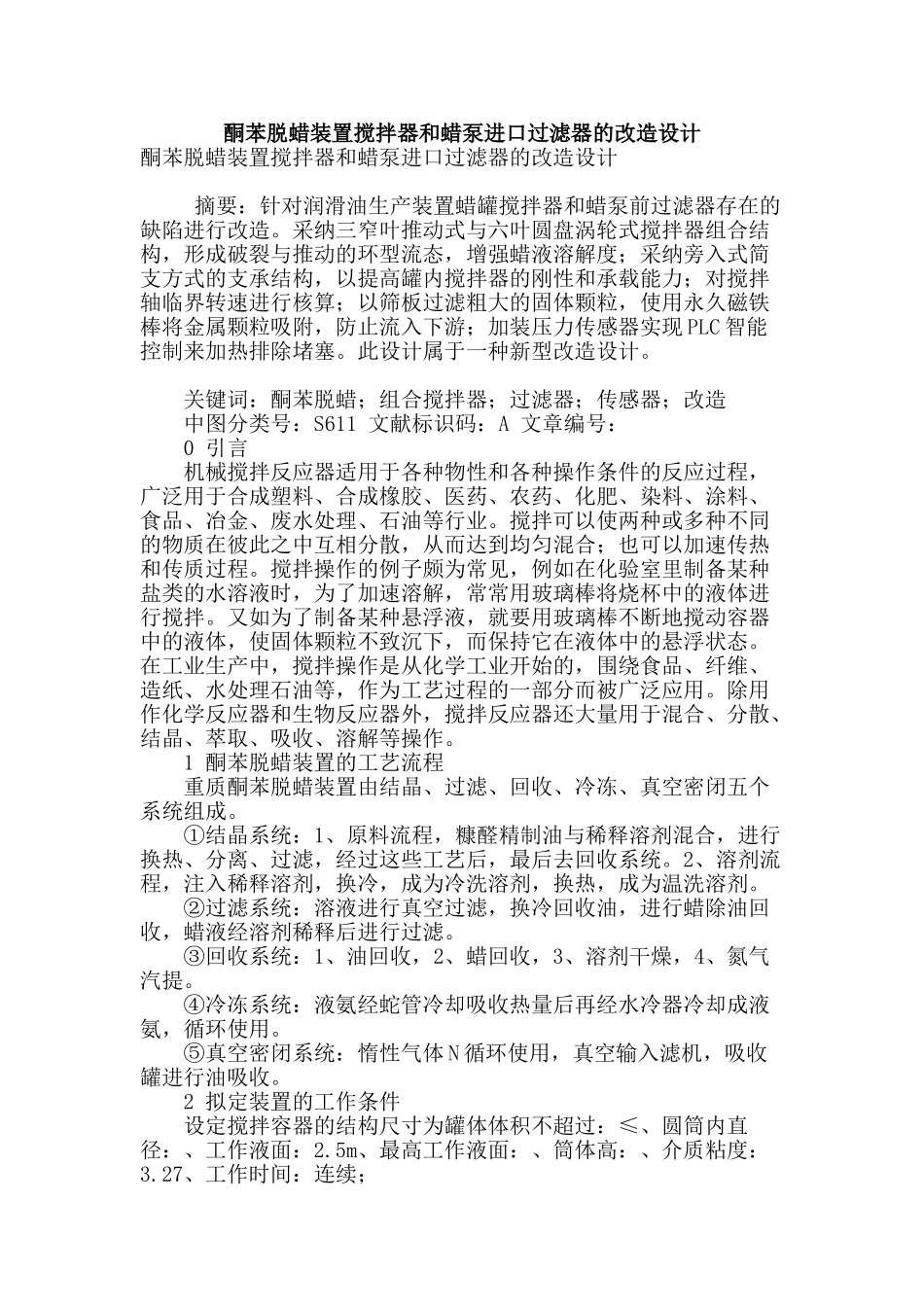

酮苯脱蜡装置搅拌器和蜡泵进口过滤器的改造设计酮苯脱蜡装置搅拌器和蜡泵进口过滤器的改造设计 摘要：针对润滑油生产装置蜡罐搅拌器和蜡泵前过滤器存在的缺陷进行改造。采纳三窄叶推动式与六叶圆盘涡轮式搅拌器组合结构，形成破裂与推动的环型流态，增强蜡液溶解度；采纳旁入式简支方式的支承结构，以提高罐内搅拌器的刚性和承载能力；对搅拌轴临界转速进行核算；以筛板过滤粗大的固体颗粒，使用永久磁铁棒将金属颗粒吸附，防止流入下游；加装压力传感器实现 PLC 智能控制来加热排除堵塞。此设计属于一种新型改造设计。 关键词：酮苯脱蜡；组合搅拌器；过滤器；传感器；改造 中图分类号：S611 文献标识码：A 文章编号： 0 引言 机械搅拌反应器适用于各种物性和各种操作条件的反应过程，广泛用于合成塑料、合成橡胶、医药、农药、化肥、染料、涂料、食品、冶金、废水处理、石油等行业。搅拌可以使两种或多种不同的物质在彼此之中互相分散，从而达到均匀混合；也可以加速传热和传质过程。搅拌操作的例子颇为常见，例如在化验室里制备某种盐类的水溶液时，为了加速溶解，常常用玻璃棒将烧杯中的液体进行搅拌。又如为了制备某种悬浮液，就要用玻璃棒不断地搅动容器中的液体，使固体颗粒不致沉下，而保持它在液体中的悬浮状态。在工业生产中，搅拌操作是从化学工业开始的，围绕食品、纤维、造纸、水处理石油等，作为工艺过程的一部分而被广泛应用。除用作化学反应器和生物反应器外，搅拌反应器还大量用于混合、分散、结晶、萃取、吸收、溶解等操作。 1 酮苯脱蜡装置的工艺流程 重质酮苯脱蜡装置由结晶、过滤、回收、冷冻、真空密闭五个系统组成。 ①结晶系统：1、原料流程，糠醛精制油与稀释溶剂混合，进行换热、分离、过滤，经过这些工艺后，最后去回收系统。2、溶剂流程，注入稀释溶剂，换冷，成为冷洗溶剂，换热，成为温洗溶剂。 ②过滤系统：溶液进行真空过滤，换冷回收油，进行蜡除油回收，蜡液经溶剂稀释后进行过滤。 ③回收系统：1、油回收，2、蜡回收，3、溶剂干燥，4、氮气汽提。 ④冷冻系统：液氨经蛇管冷却吸收热量后再经水冷器冷却成液氨，循环使用。 ⑤真空密闭系统：惰性气体 N 循环使用，真空输入滤机，吸收罐进行油吸收。 2 拟定装置的工作条件 设定搅拌容器的结构尺寸为罐体体积不超过：≤、圆筒内直径：、工作液面：2.5m、最高工作液面：、筒体高：、介质粘度：3.27、工作时间：连续； 设定过滤容器的结构尺...
