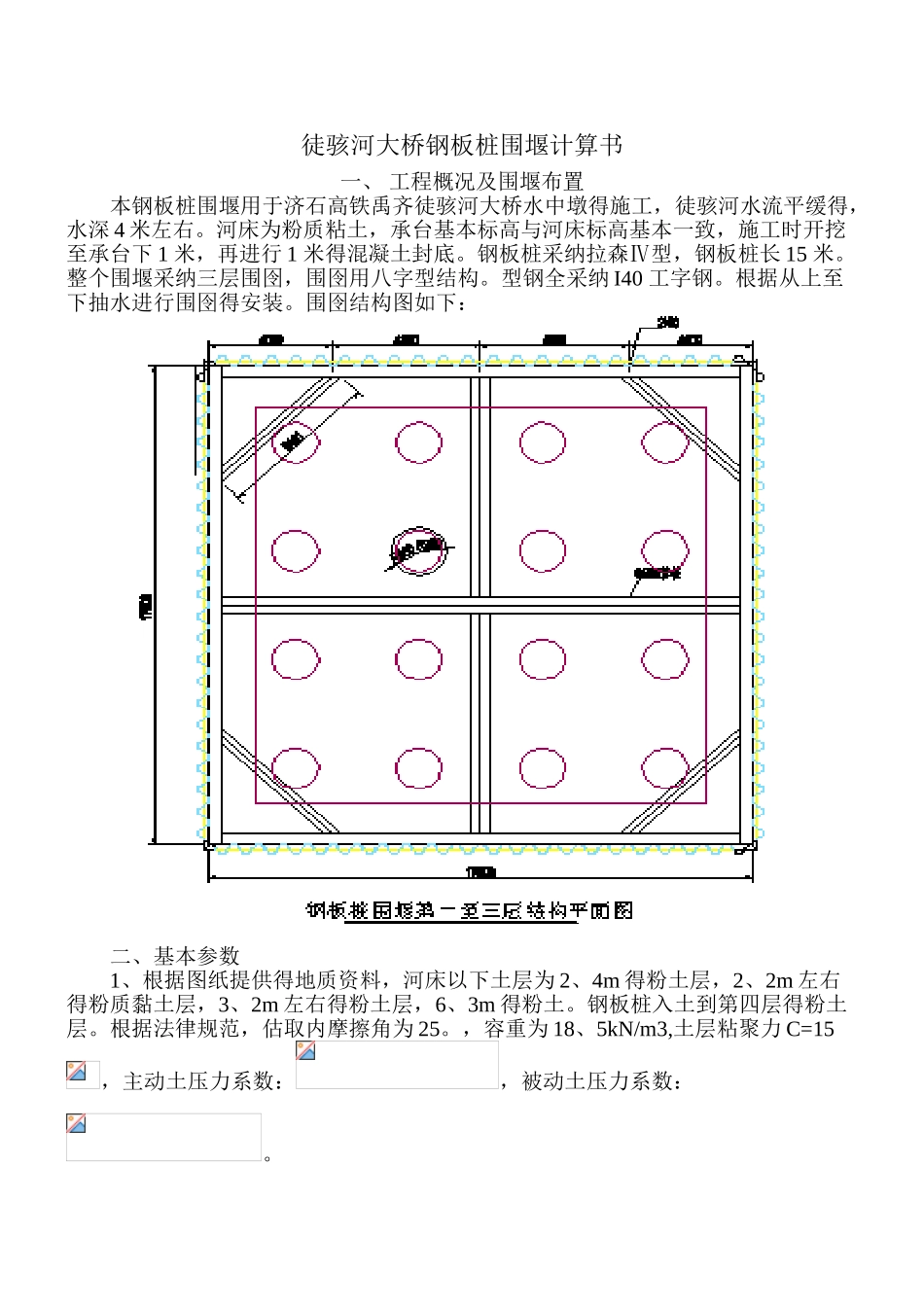

徒骇河大桥钢板桩围堰计算书一、 工程概况及围堰布置本钢板桩围堰用于济石高铁禹齐徒骇河大桥水中墩得施工，徒骇河水流平缓得，水深 4 米左右。河床为粉质粘土，承台基本标高与河床标高基本一致，施工时开挖至承台下 1 米，再进行 1 米得混凝土封底。钢板桩采纳拉森Ⅳ型，钢板桩长 15 米。整个围堰采纳三层围囹，围囹用八字型结构。型钢全采纳 I40 工字钢。根据从上至下抽水进行围囹得安装。围囹结构图如下：二、基本参数1、根据图纸提供得地质资料，河床以下土层为 2、4m 得粉土层，2、2m 左右得粉质黏土层，3、2m 左右得粉土层，6、3m 得粉土。钢板桩入土到第四层得粉土层。根据法律规范，估取内摩擦角为 25。，容重为 18、5kN/m3,土层粘聚力 C=15，主动土压力系数：，被动土压力系数：。二、钢板桩围堰受力验算1、 钢板桩计算：1） 围堰结构：钢板桩桩顶设计标高为+17、60 米，钢板桩长度为 15、0 米，钢围堰平面尺寸为 17、6×17、6 米。围囹与支撑设置三道，自上而下进行安装。第一道围囹与支撑安装位于+14、90 米，第二道围囹与支撑安装位于+11、9 米，第三道围囹与支撑安装位于 8、9 米，承台底标高+15、43 米。（详见钢围堰平面图）钢板桩入河床 10 米左右。承台下进行 1 米得混凝土封底。2） 基本参数：动水压力计算： 每延米板桩截面面积 A(cm2) 236、00 每延米板桩壁惯性矩 I(cm4) 39600、00 每延米板桩抗弯模量 W(cm3) 2037、00 p=K*H*V*Bγ/2g2 式中：p-每延米板壁上得动水压力总值，KN； H-水深，M； v-水流平均速度，m/s； g-重力加速度 （9、8m/s）； b-板桩宽度 （取 1 米）；γ-水得容重，kn/m； k-系数 （1、8-2、0）。 p=1、9*4*0、5*1*11/2*9、82 =0、2 0、2KN 动水压力可假设为作用在水面下 1/3 水深处得集中力，由于动水压力很小在计算过程中忽略不计。 工况 1：先抽水至 14、3m（抽水深度 1、15 米，即第一层支撑下 50cm），安装第一层支撑，第一层支撑安装好后继续抽水至 11、3m（抽水深度 3 米，即第二层支撑下50cm），在安装第二道支撑前，第一道支撑受力处于最不利状态，受力情况分析如下：计算反弯点位置，即利用钢板桩上土压力等于零得点作为反弯点位置，计算其离基坑底面得距离 y，在 y 处钢板桩主动土压力强度等于被动土压力强度： 式中-基坑底面处钢板桩墙后得主动土压力强度值；K-被动土压力修；正系数土得内摩擦角为时，K 取 1...
