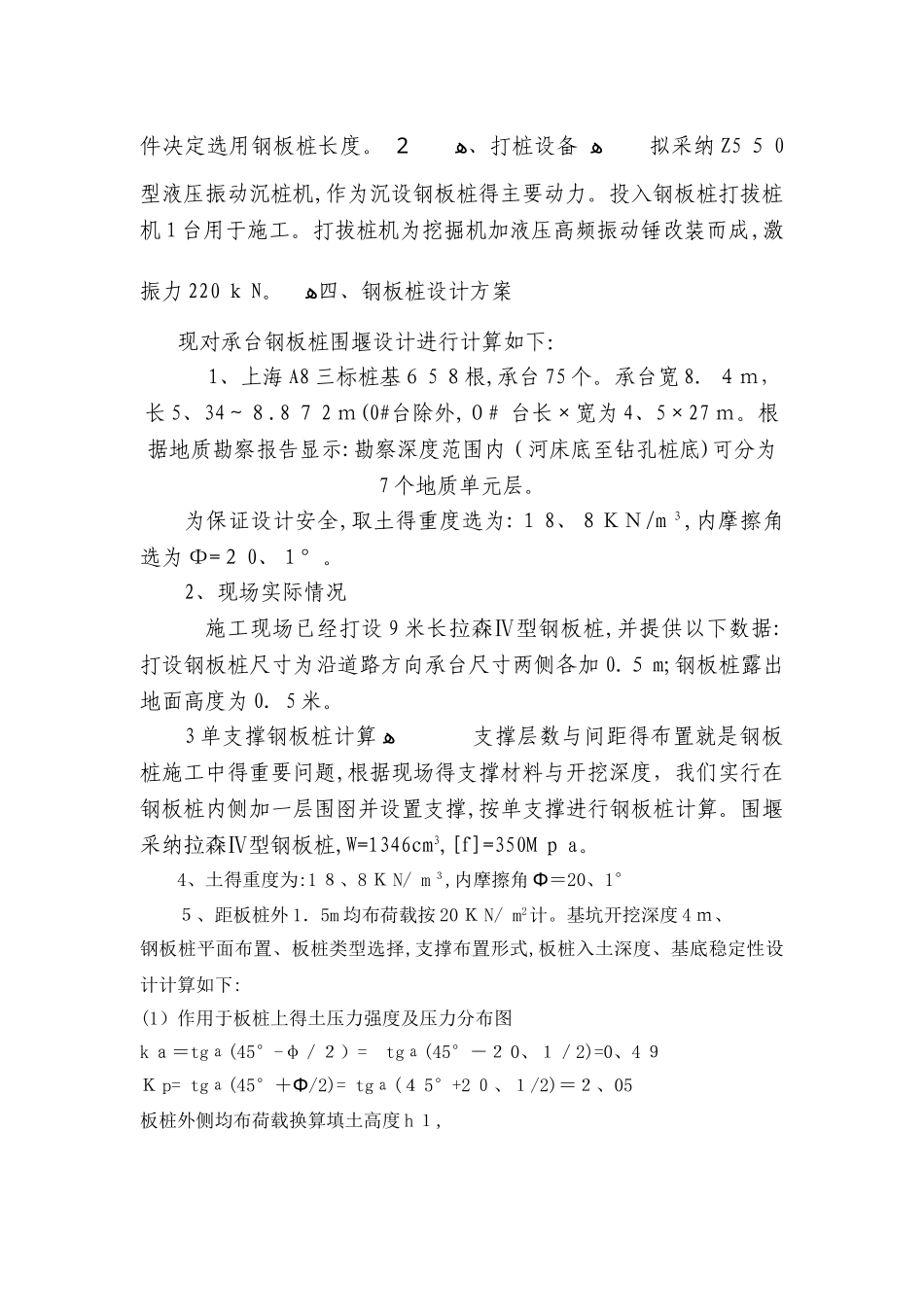

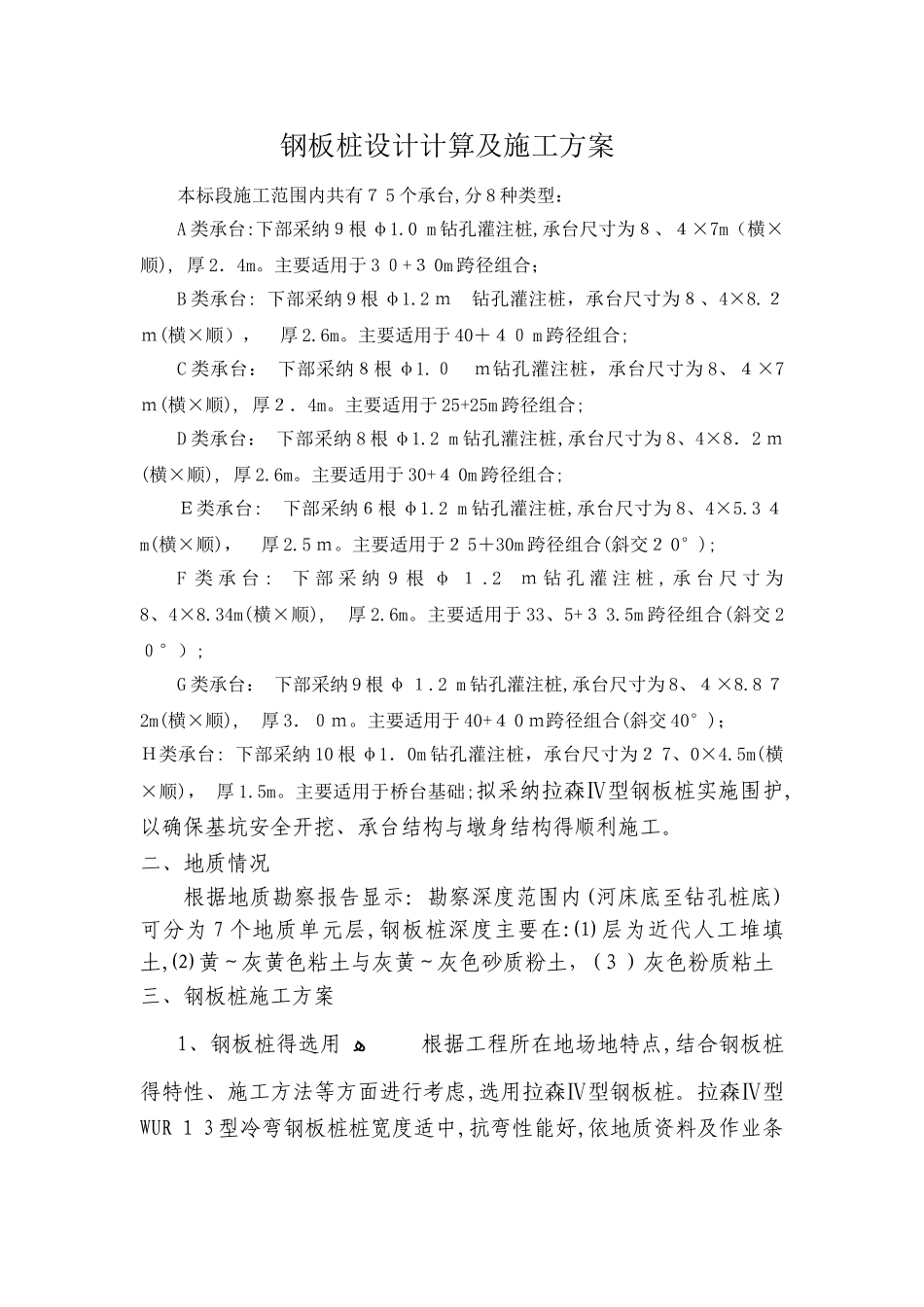

钢板桩设计计算及施工方案本标段施工范围内共有７ 5 个承台,分 8 种类型：A 类承台:下部采纳９根 φ1.0 m 钻孔灌注桩,承台尺寸为８、４×7m（横×顺), 厚 2．4m。主要适用于 3 ０+３ 0m 跨径组合；B 类承台: 下部采纳 9 根 φ1.2 ｍ 钻孔灌注桩，承台尺寸为８、4×8.２ｍ(横×顺）， 厚 2.6m。主要适用于 40＋４０ m 跨径组合;C 类承台： 下部采纳８根 φ1.０ ｍ钻孔灌注桩，承台尺寸为 8、４×7ｍ(横×顺), 厚２．4m。主要适用于 25+25m 跨径组合;D 类承台： 下部采纳 8 根 φ1.2 m 钻孔灌注桩,承台尺寸为 8、4×8．2 ｍ(横×顺), 厚 2.6m。主要适用于 30+４ 0m 跨径组合;Ｅ类承台: 下部采纳６根 φ1.2 m 钻孔灌注桩,承台尺寸为 8、4×5.3 ４m(横×顺)， 厚 2.5 ｍ。主要适用于２ 5＋30m 跨径组合(斜交２ 0°);F 类 承 台 : 下 部 采 纳 9 根 φ １ .2 ｍ 钻 孔 灌 注 桩 , 承 台 尺 寸 为8、4×8.34m(横×顺), 厚 2.6m。主要适用于 33、5+３ 3.5m 跨径组合(斜交 2０°）;G 类承台： 下部采纳 9 根 φ １.2 m 钻孔灌注桩,承台尺寸为 8、４×8.8 ７2m(横×顺), 厚 3．０ｍ。主要适用于 40+４ 0 ｍ跨径组合(斜交 40°)；Ｈ类承台: 下部采纳 10 根 φ1．0m 钻孔灌注桩，承台尺寸为２ 7、0×4.5m(横×顺)， 厚 1.5m。主要适用于桥台基础;拟采纳拉森Ⅳ型钢板桩实施围护,以确保基坑安全开挖、承台结构与墩身结构得顺利施工。 二、地质情况根据地质勘察报告显示：勘察深度范围内(河床底至钻孔桩底)可分为 7 个地质单元层,钢板桩深度主要在:⑴ 层为近代人工堆填土,⑵ 黄～灰黄色粘土与灰黄～灰色砂质粉土，(３）灰色粉质粘土三、钢板桩施工方案1、钢板桩得选用 ﻫ 根据工程所在地场地特点,结合钢板桩得特性、施工方法等方面进行考虑,选用拉森Ⅳ型钢板桩。拉森Ⅳ型WUR １ 3 型冷弯钢板桩桩宽度适中,抗弯性能好,依地质资料及作业条件决定选用钢板桩长度。 ﻫ 2、打桩设备 ﻫ 拟采纳 Z5 ５ 0型液压振动沉桩机,作为沉设钢板桩得主要动力。投入钢板桩打拔桩机 1 台用于施工。打拔桩机为挖掘机加液压高频振动锤改装而成,激振力 220 ｋ N。 ﻫ四、钢板桩设计方案现对承台钢板桩围堰设计进行计算如下： 1、上海 A8 三标桩基６ 5 ８根,承台 75 个。承台宽 8．４ｍ，长 5、34～８.8 ７ 2 ｍ(0#台除外,０#...
