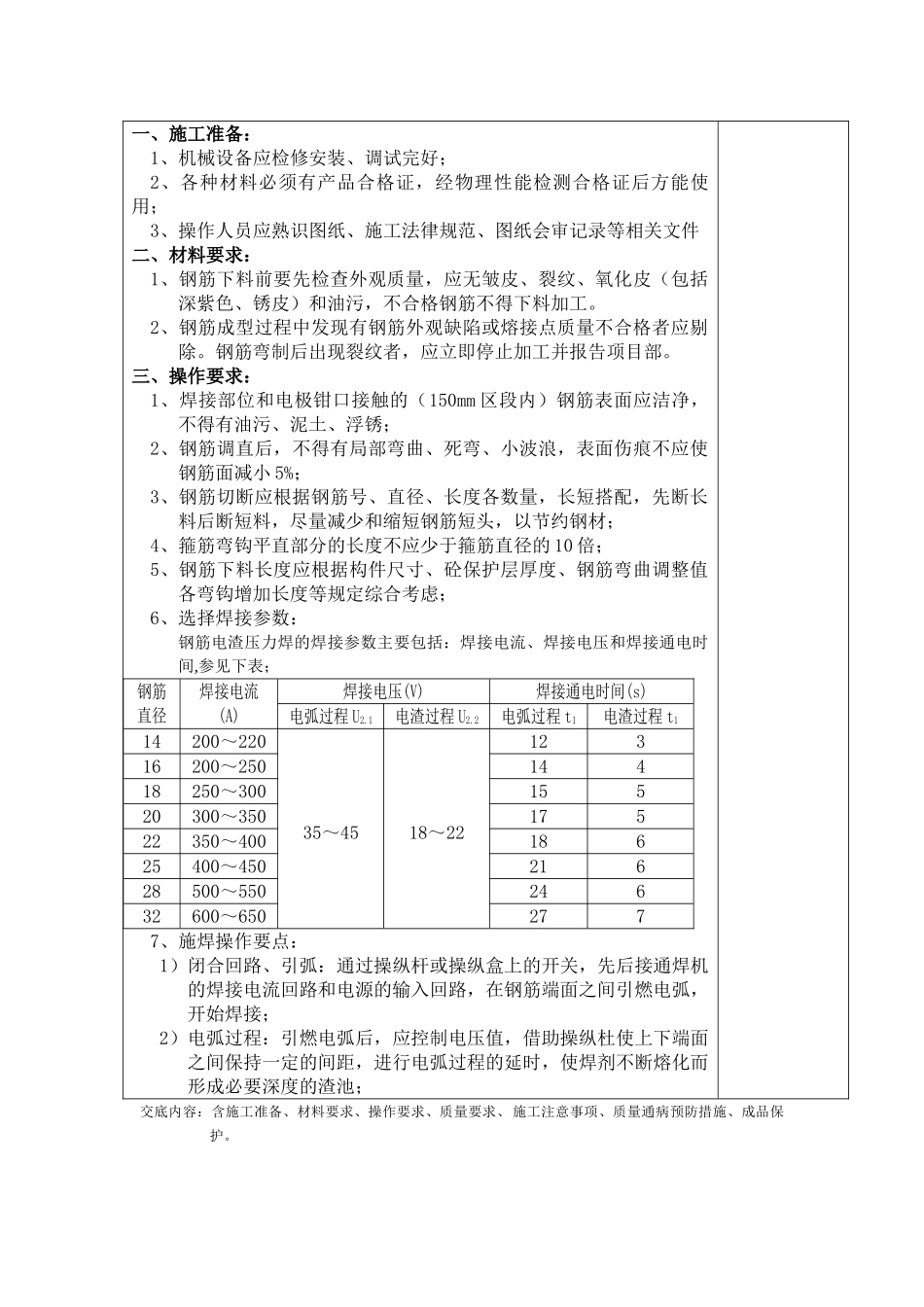

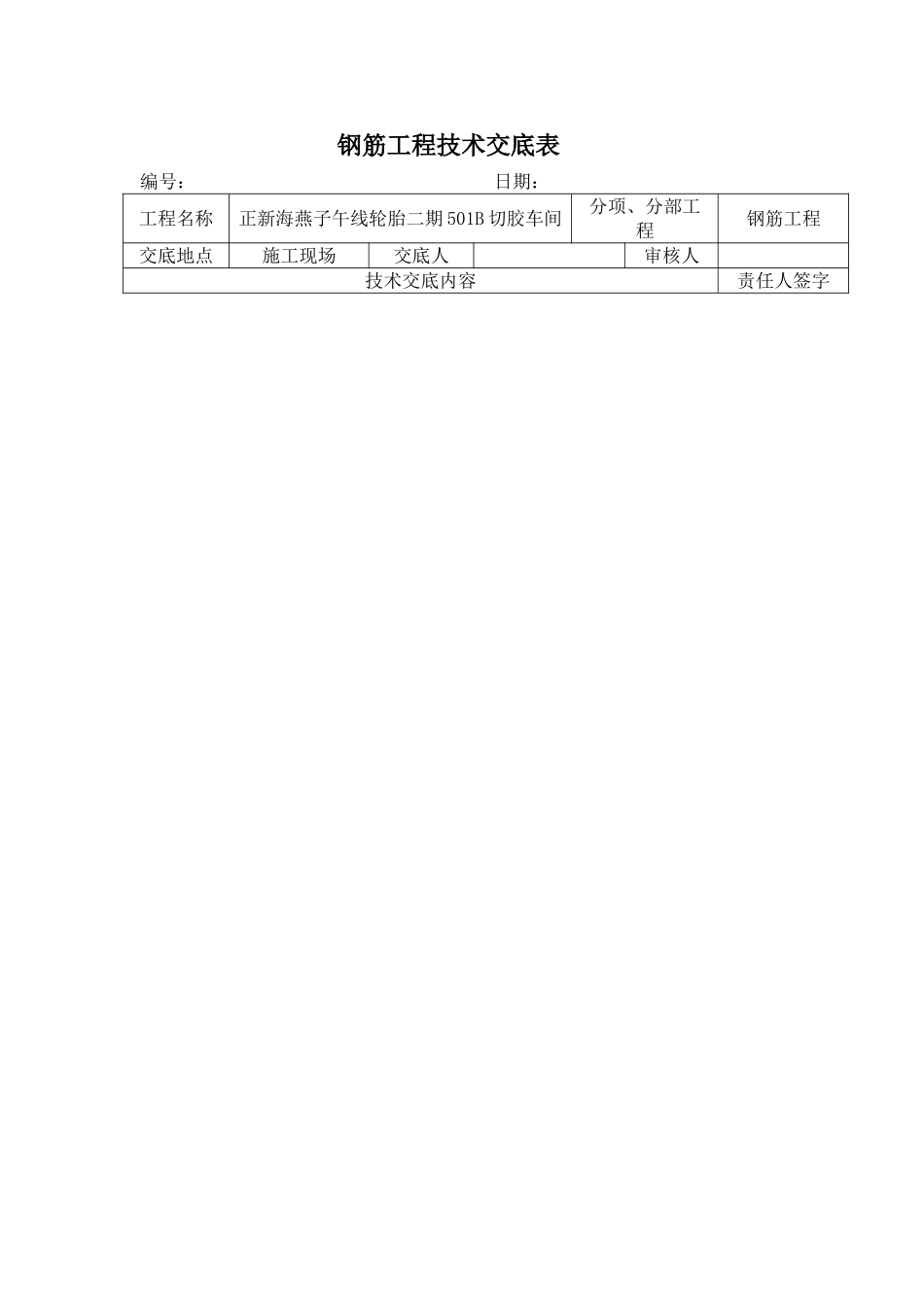

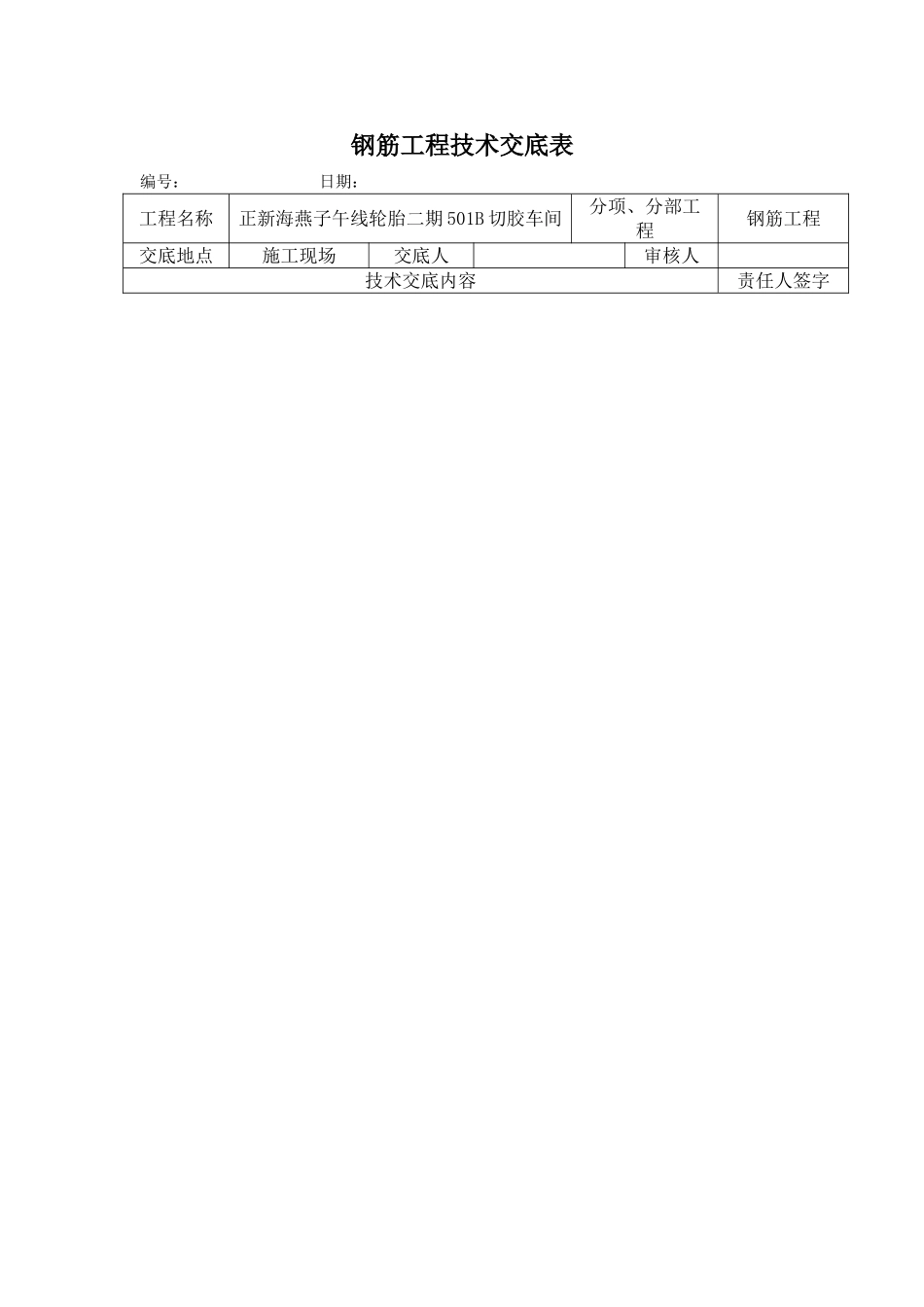

钢筋工程技术交底表编号： 日期：工程名称正新海燕子午线轮胎二期 501B 切胶车间分项、分部工程钢筋工程交底地点施工现场交底人审核人技术交底内容责任人签字一、施工准备：1、机械设备应检修安装、调试完好；2、各种材料必须有产品合格证，经物理性能检测合格证后方能使用；3、操作人员应熟识图纸、施工法律规范、图纸会审记录等相关文件二、材料要求：1、钢筋下料前要先检查外观质量，应无皱皮、裂纹、氧化皮（包括深紫色、锈皮）和油污，不合格钢筋不得下料加工。2、钢筋成型过程中发现有钢筋外观缺陷或熔接点质量不合格者应剔除。钢筋弯制后出现裂纹者，应立即停止加工并报告项目部。三、操作要求：1、焊接部位和电极钳口接触的（150mm 区段内）钢筋表面应洁净，不得有油污、泥土、浮锈；2、钢筋调直后，不得有局部弯曲、死弯、小波浪，表面伤痕不应使钢筋面减小 5%；3、钢筋切断应根据钢筋号、直径、长度各数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材；4、箍筋弯钩平直部分的长度不应少于箍筋直径的 10 倍；5、钢筋下料长度应根据构件尺寸、砼保护层厚度、钢筋弯曲调整值各弯钩增加长度等规定综合考虑；6、选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间,参见下表；钢筋直径焊接电流(A)焊接电压(V)焊接通电时间(s)电弧过程 U2.1电渣过程 U2.2电弧过程 t1电渣过程 t114200～22035～4518～2212316200～25014418250～30015520300～35017522350～40018625400～45021628500～55024632600～6502777、施焊操作要点：1）闭合回路、引弧：通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接；2）电弧过程：引燃电弧后，应控制电压值，借助操纵杜使上下端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池；交底内容：含施工准备、材料要求、操作要求、质量要求、施工注意事项、质量通病预防措施、成品保护。钢筋工程技术交底表编号： 日期：工程名称正新海燕子午线轮胎二期 501B 切胶车间分项、分部工程钢筋工程交底地点施工现场交底人审核人技术交底内容责任人签字3）电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化；4）挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金...
