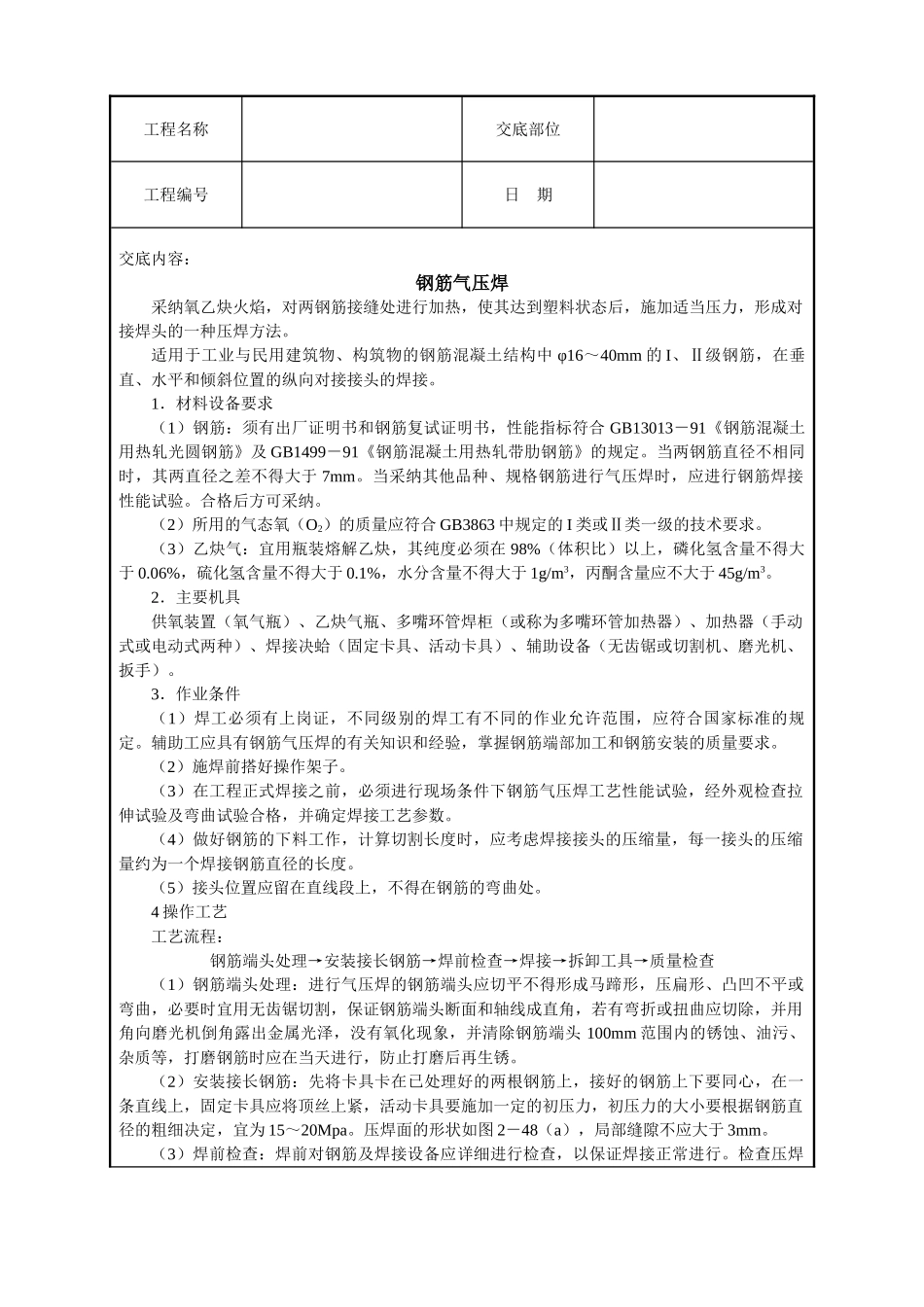

工程名称交底部位工程编号日 期交底内容：钢筋气压焊采纳氧乙炔火焰，对两钢筋接缝处进行加热，使其达到塑料状态后，施加适当压力，形成对接焊头的一种压焊方法。适用于工业与民用建筑物、构筑物的钢筋混凝土结构中 φ16～40mm 的 I、Ⅱ级钢筋，在垂直、水平和倾斜位置的纵向对接接头的焊接。1．材料设备要求（1）钢筋：须有出厂证明书和钢筋复试证明书，性能指标符合 GB13013－91《钢筋混凝土用热轧光圆钢筋》及 GB1499－91《钢筋混凝土用热轧带肋钢筋》的规定。当两钢筋直径不相同时，其两直径之差不得大于 7mm。当采纳其他品种、规格钢筋进行气压焊时，应进行钢筋焊接性能试验。合格后方可采纳。（2）所用的气态氧（O2）的质量应符合 GB3863 中规定的 I 类或Ⅱ类一级的技术要求。（3）乙炔气：宜用瓶装熔解乙炔，其纯度必须在 98%（体积比）以上，磷化氢含量不得大于 0.06%，硫化氢含量不得大于 0.1%，水分含量不得大于 1g/m3，丙酮含量应不大于 45g/m3。2．主要机具供氧装置（氧气瓶）、乙炔气瓶、多嘴环管焊柜（或称为多嘴环管加热器）、加热器（手动式或电动式两种）、焊接决蛤（固定卡具、活动卡具）、辅助设备（无齿锯或切割机、磨光机、扳手）。3．作业条件（1）焊工必须有上岗证，不同级别的焊工有不同的作业允许范围，应符合国家标准的规定。辅助工应具有钢筋气压焊的有关知识和经验，掌握钢筋端部加工和钢筋安装的质量要求。（2）施焊前搭好操作架子。（3）在工程正式焊接之前，必须进行现场条件下钢筋气压焊工艺性能试验，经外观检查拉伸试验及弯曲试验合格，并确定焊接工艺参数。（4）做好钢筋的下料工作，计算切割长度时，应考虑焊接接头的压缩量，每一接头的压缩量约为一个焊接钢筋直径的长度。（5）接头位置应留在直线段上，不得在钢筋的弯曲处。4 操作工艺 工艺流程：钢筋端头处理→安装接长钢筋→焊前检查→焊接→拆卸工具→质量检查（1）钢筋端头处理：进行气压焊的钢筋端头应切平不得形成马蹄形，压扁形、凸凹不平或弯曲，必要时宜用无齿锯切割，保证钢筋端头断面和轴线成直角，若有弯折或扭曲应切除，并用角向磨光机倒角露出金属光泽，没有氧化现象，并清除钢筋端头 100mm 范围内的锈蚀、油污、杂质等，打磨钢筋时应在当天进行，防止打磨后再生锈。（2）安装接长钢筋：先将卡具卡在已处理好的两根钢筋上，接好的钢筋上下要同心，在一条直线上，固定卡具应将顶丝上紧，活动卡具要施加一定的初压力，初压...
