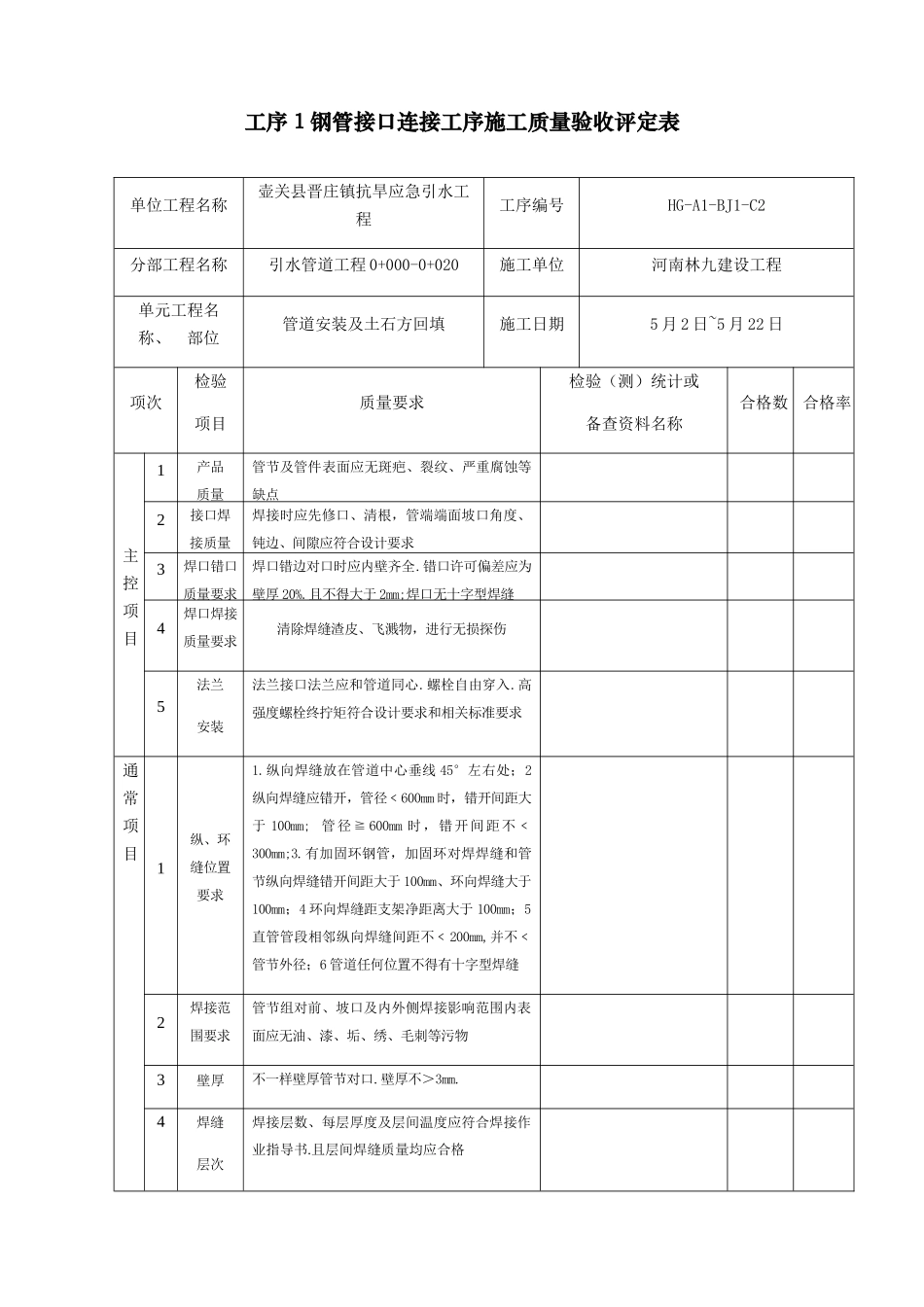

工序 1 钢管接口连接工序施工质量验收评定表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号HG-A1-BJ1-C2分部工程名称引水管道工程 0+000-0+020施工单位河南林九建设工程单元工程名称、 部位管道安装及土石方回填施工日期5 月 2 日~5 月 22 日项次检验项目质量要求检验（测）统计或备查资料名称合格数合格率主控项目1产品 质量管节及管件表面应无斑疤、裂纹、严重腐蚀等缺点2接口焊接质量焊接时应先修口、清根，管端端面坡口角度、钝边、间隙应符合设计要求3焊口错口 质量要求焊口错边对口时应内壁齐全.错口许可偏差应为壁厚 20%.且不得大于 2mm;焊口无十字型焊缝4焊口焊接 质量要求清除焊缝渣皮、飞溅物，进行无损探伤5法兰安装法兰接口法兰应和管道同心.螺栓自由穿入.高强度螺栓终拧矩符合设计要求和相关标准要求通常项目1纵、环缝位置 要求1.纵向焊缝放在管道中心垂线 45°左右处；2 纵向焊缝应错开，管径﹤600mm 时，错开间距大于 100mm; 管径≧ 600mm 时，错开间距不﹤300mm;3.有加固环钢管，加固环对焊焊缝和管节纵向焊缝错开间距大于 100mm、环向焊缝大于100mm；4 环向焊缝距支架净距离大于 100mm；5直管管段相邻纵向焊缝间距不﹤200mm,并不﹤管节外径；6 管道任何位置不得有十字型焊缝2焊接范围要求管节组对前、坡口及内外侧焊接影响范围内表面应无油、漆、垢、绣、毛刺等污物3壁厚不一样壁厚管节对口.壁厚不＞3mm.4焊缝层次焊接层数、每层厚度及层间温度应符合焊接作业指导书.且层间焊缝质量均应合格5轴线偏差法兰和管道中轴线 Di≤300mm 时.许可偏差≤1mm. Di300mm﹥时.许可偏差≤2mm.6法兰连接偏差连接法兰之间保持平行.许可偏差﹤法兰外径1.5‰且﹤2mm.螺孔中心许可偏差孔径 5%施工单位自评意见主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率大于 % ，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章） 年 月 日监理单位复核评定意见经复核，主控项目检验结果全部符合验收评定标准，通常项目逐项检验点合格率 大于 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章） 年 月 日工序 1 钢管接口连接工序施工质量三检表单位工程名称壶关县晋庄镇抗旱应急引水工程工序编号HG-A1-BJ1-C2分部工程名称引水管道工程 0+000-0+020施工单位河南林九建设工程单元工程名称、部位管道安装及土石方回填施工日期5 月 2 日~5 月 22 日项次检验项目...
