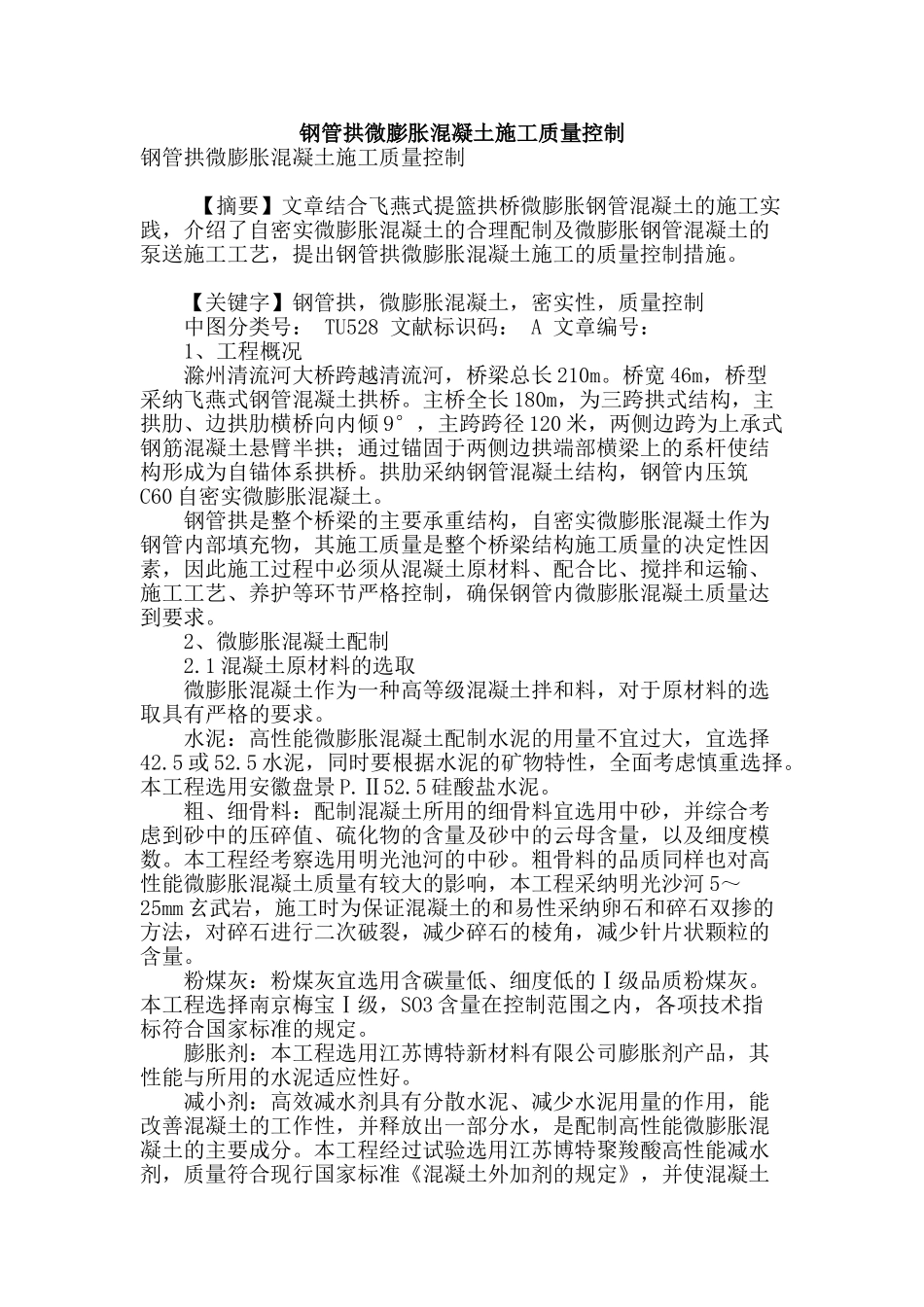

钢管拱微膨胀混凝土施工质量控制钢管拱微膨胀混凝土施工质量控制 【摘要】文章结合飞燕式提篮拱桥微膨胀钢管混凝土的施工实践，介绍了自密实微膨胀混凝土的合理配制及微膨胀钢管混凝土的泵送施工工艺，提出钢管拱微膨胀混凝土施工的质量控制措施。 【关键字】钢管拱，微膨胀混凝土，密实性，质量控制 中图分类号： TU528 文献标识码： A 文章编号： 1、工程概况 滁州清流河大桥跨越清流河，桥梁总长 210m。桥宽 46m，桥型采纳飞燕式钢管混凝土拱桥。主桥全长 180m，为三跨拱式结构，主拱肋、边拱肋横桥向内倾 9°，主跨跨径 120 米，两侧边跨为上承式钢筋混凝土悬臂半拱；通过锚固于两侧边拱端部横梁上的系杆使结构形成为自锚体系拱桥。拱肋采纳钢管混凝土结构，钢管内压筑C60 自密实微膨胀混凝土。 钢管拱是整个桥梁的主要承重结构，自密实微膨胀混凝土作为钢管内部填充物，其施工质量是整个桥梁结构施工质量的决定性因素，因此施工过程中必须从混凝土原材料、配合比、搅拌和运输、施工工艺、养护等环节严格控制，确保钢管内微膨胀混凝土质量达到要求。 2、微膨胀混凝土配制 2.1 混凝土原材料的选取 微膨胀混凝土作为一种高等级混凝土拌和料，对于原材料的选取具有严格的要求。 水泥：高性能微膨胀混凝土配制水泥的用量不宜过大，宜选择42.5 或 52.5 水泥，同时要根据水泥的矿物特性，全面考虑慎重选择。本工程选用安徽盘景 P.Ⅱ52.5 硅酸盐水泥。 粗、细骨料：配制混凝土所用的细骨料宜选用中砂，并综合考虑到砂中的压碎值、硫化物的含量及砂中的云母含量，以及细度模数。本工程经考察选用明光池河的中砂。粗骨料的品质同样也对高性能微膨胀混凝土质量有较大的影响，本工程采纳明光沙河 5～25mm 玄武岩，施工时为保证混凝土的和易性采纳卵石和碎石双掺的方法，对碎石进行二次破裂，减少碎石的棱角，减少针片状颗粒的含量。 粉煤灰：粉煤灰宜选用含碳量低、细度低的Ⅰ级品质粉煤灰。本工程选择南京梅宝Ⅰ级，SO3 含量在控制范围之内，各项技术指标符合国家标准的规定。 膨胀剂：本工程选用江苏博特新材料有限公司膨胀剂产品，其性能与所用的水泥适应性好。 减小剂：高效减水剂具有分散水泥、减少水泥用量的作用，能改善混凝土的工作性，并释放出一部分水，是配制高性能微膨胀混凝土的主要成分。本工程经过试验选用江苏博特聚羧酸高性能减水剂，质量符合现行国家标准《混凝土外加剂的规定》，并使混凝土的膨胀率...
