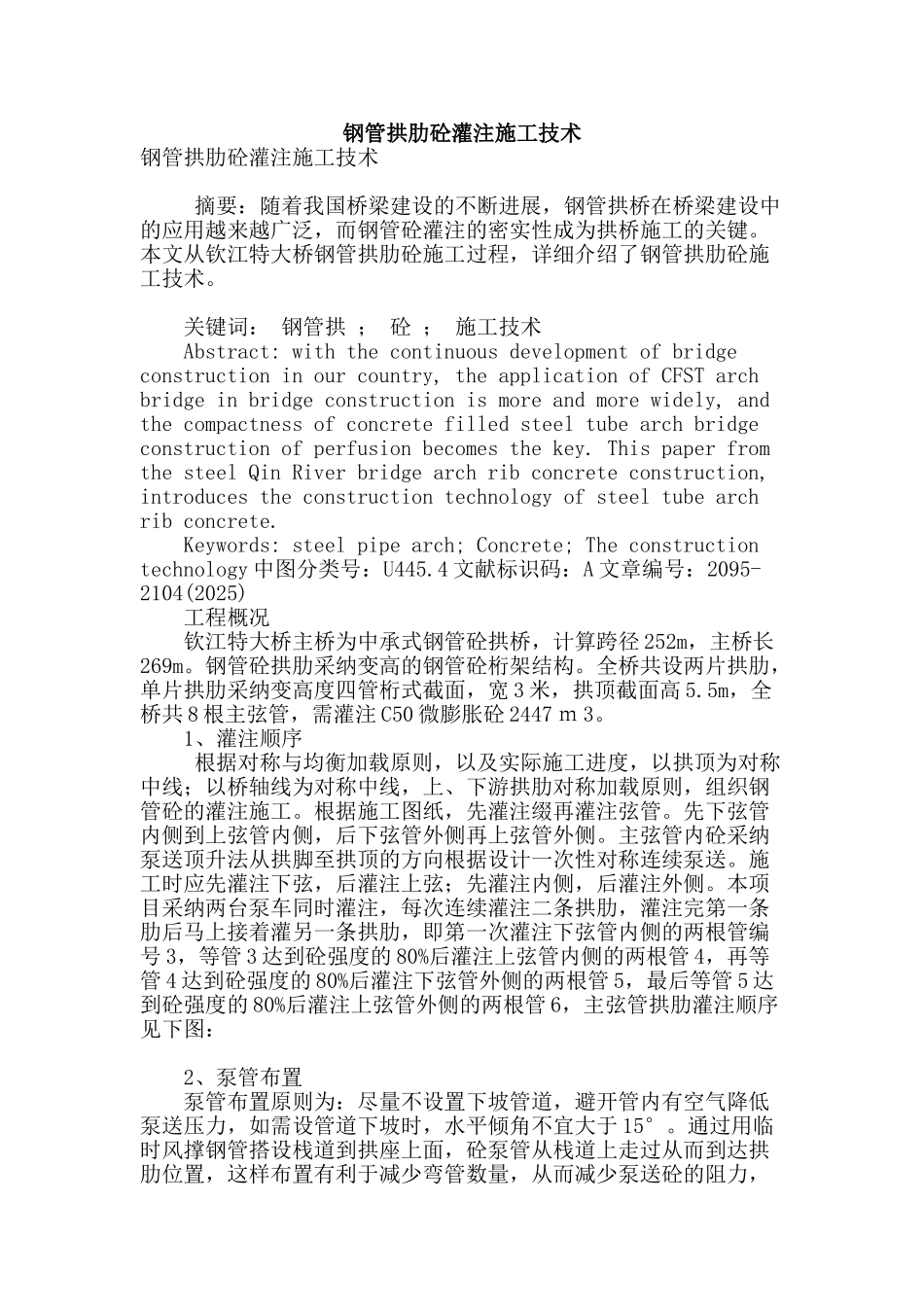

钢管拱肋砼灌注施工技术钢管拱肋砼灌注施工技术 摘要：随着我国桥梁建设的不断进展，钢管拱桥在桥梁建设中的应用越来越广泛，而钢管砼灌注的密实性成为拱桥施工的关键。本文从钦江特大桥钢管拱肋砼施工过程，详细介绍了钢管拱肋砼施工技术。 关键词： 钢管拱 ； 砼 ； 施工技术 Abstract: with the continuous development of bridge construction in our country, the application of CFST arch bridge in bridge construction is more and more widely, and the compactness of concrete filled steel tube arch bridge construction of perfusion becomes the key. This paper from the steel Qin River bridge arch rib concrete construction, introduces the construction technology of steel tube arch rib concrete. Keywords: steel pipe arch; Concrete; The construction technology 中图分类号：U445.4 文献标识码：A 文章编号：2095-2104(2025) 工程概况 钦江特大桥主桥为中承式钢管砼拱桥，计算跨径 252m，主桥长269m。钢管砼拱肋采纳变高的钢管砼桁架结构。全桥共设两片拱肋，单片拱肋采纳变高度四管桁式截面，宽 3 米，拱顶截面高 5.5m，全桥共 8 根主弦管，需灌注 C50 微膨胀砼 2447 ｍ 3。 1、灌注顺序 根据对称与均衡加载原则，以及实际施工进度，以拱顶为对称中线；以桥轴线为对称中线，上、下游拱肋对称加载原则，组织钢管砼的灌注施工。根据施工图纸，先灌注缀再灌注弦管。先下弦管内侧到上弦管内侧，后下弦管外侧再上弦管外侧。主弦管内砼采纳泵送顶升法从拱脚至拱顶的方向根据设计一次性对称连续泵送。施工时应先灌注下弦，后灌注上弦；先灌注内侧，后灌注外侧。本项目采纳两台泵车同时灌注，每次连续灌注二条拱肋，灌注完第一条肋后马上接着灌另一条拱肋，即第一次灌注下弦管内侧的两根管编号 3，等管 3 达到砼强度的 80%后灌注上弦管内侧的两根管 4，再等管 4 达到砼强度的 80%后灌注下弦管外侧的两根管 5，最后等管 5 达到砼强度的 80%后灌注上弦管外侧的两根管 6，主弦管拱肋灌注顺序见下图： 2、泵管布置 泵管布置原则为：尽量不设置下坡管道，避开管内有空气降低泵送压力，如需设管道下坡时，水平倾角不宜大于 15°。通过用临时风撑钢管搭设栈道到拱座上面，砼泵管从栈道上走过从而到达拱肋位置...
