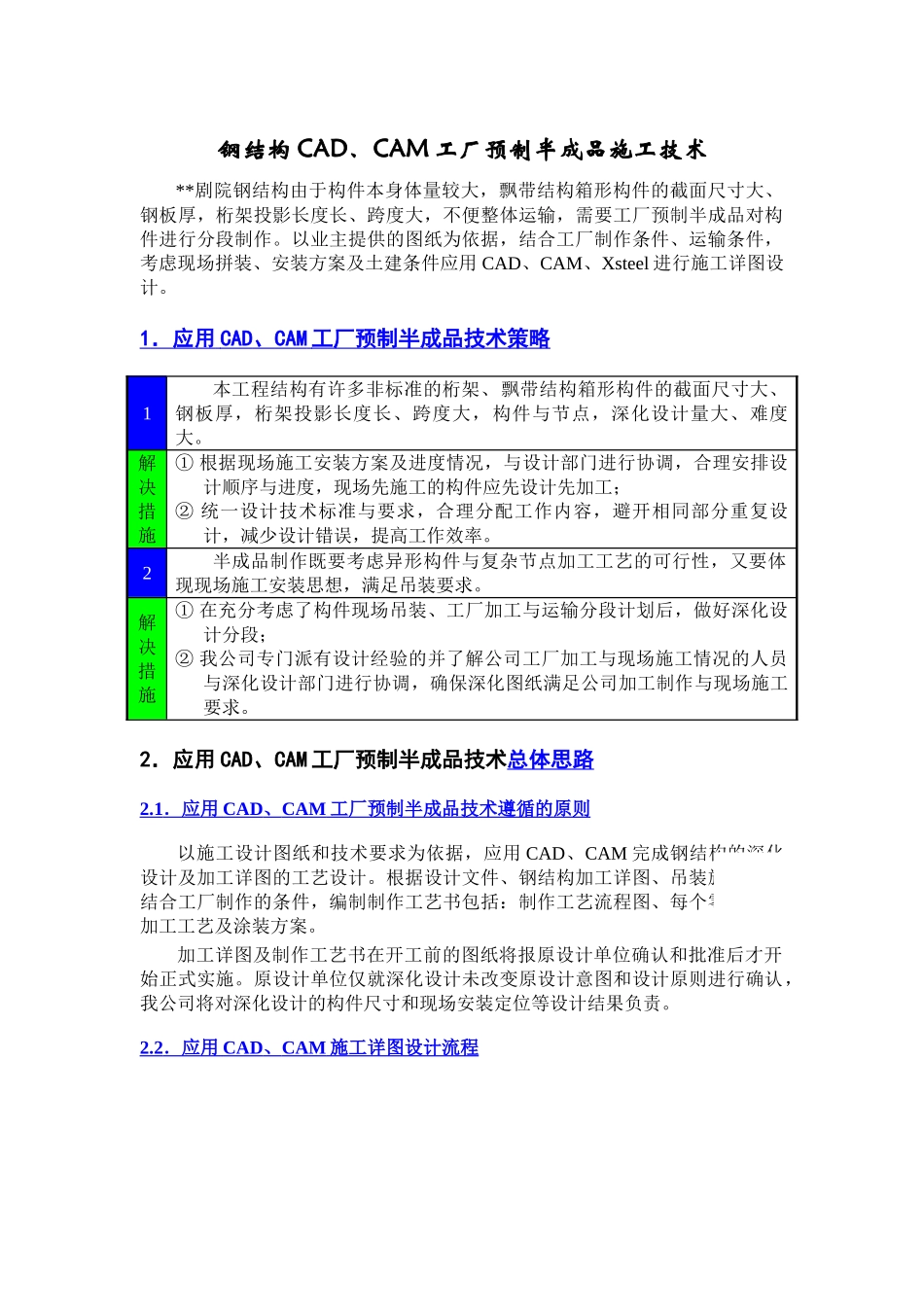

钢结构 CAD、CAM 工厂预制半成品施工技术**剧院钢结构由于构件本身体量较大，飘带结构箱形构件的截面尺寸大、钢板厚，桁架投影长度长、跨度大，不便整体运输，需要工厂预制半成品对构件进行分段制作。以业主提供的图纸为依据，结合工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件应用 CAD、CAM、Xsteel 进行施工详图设计。 1 ．应用 CAD 、 CAM 工厂预制半成品技术策略 1本工程结构有许多非标准的桁架、飘带结构箱形构件的截面尺寸大、钢板厚，桁架投影长度长、跨度大，构件与节点，深化设计量大、难度大。解决措施① 根据现场施工安装方案及进度情况，与设计部门进行协调，合理安排设计顺序与进度，现场先施工的构件应先设计先加工；② 统一设计技术标准与要求，合理分配工作内容，避开相同部分重复设计，减少设计错误，提高工作效率。2半成品制作既要考虑异形构件与复杂节点加工工艺的可行性，又要体现现场施工安装思想，满足吊装要求。解决措施① 在充分考虑了构件现场吊装、工厂加工与运输分段计划后，做好深化设计分段；② 我公司专门派有设计经验的并了解公司工厂加工与现场施工情况的人员与深化设计部门进行协调，确保深化图纸满足公司加工制作与现场施工要求。2．应用 CAD、CAM 工厂预制半成品技术总体思路2.1 ．应用 CAD 、 CAM 工厂预制半成品技术遵循的原则 以施工设计图纸和技术要求为依据，应用 CAD、CAM 完成钢结构的深化设计及加工详图的工艺设计。根据设计文件、钢结构加工详图、吊装施工要求，结合工厂制作的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。加工详图及制作工艺书在开工前的图纸将报原设计单位确认和批准后才开始正式实施。原设计单位仅就深化设计未改变原设计意图和设计原则进行确认，我公司将对深化设计的构件尺寸和现场安装定位等设计结果负责。2.2 ．应用 CAD 、 CAM 施工详图设计流程 设计结束，提交完整设计图纸下一批图纸设计图纸交底及工厂服务详图设计人员详图设计详图设计过程碰到图纸问题，向施工图设计单位提交书面报告完成一批图纸及自校图纸校对、审核校对、审核并修改提交图纸配合详图设计的结构设计人员对图纸中未明确的节点进行设计，提交施工图设计单位确认施工图设计方确认施工图设计方确认施工图设计单位进行施工图交底设计人员熟悉图纸安装单位进行安装方案交底详图设计单位确定杆件分段位置、加工工艺、图纸分批情...
