钻孔桩安全技术交底

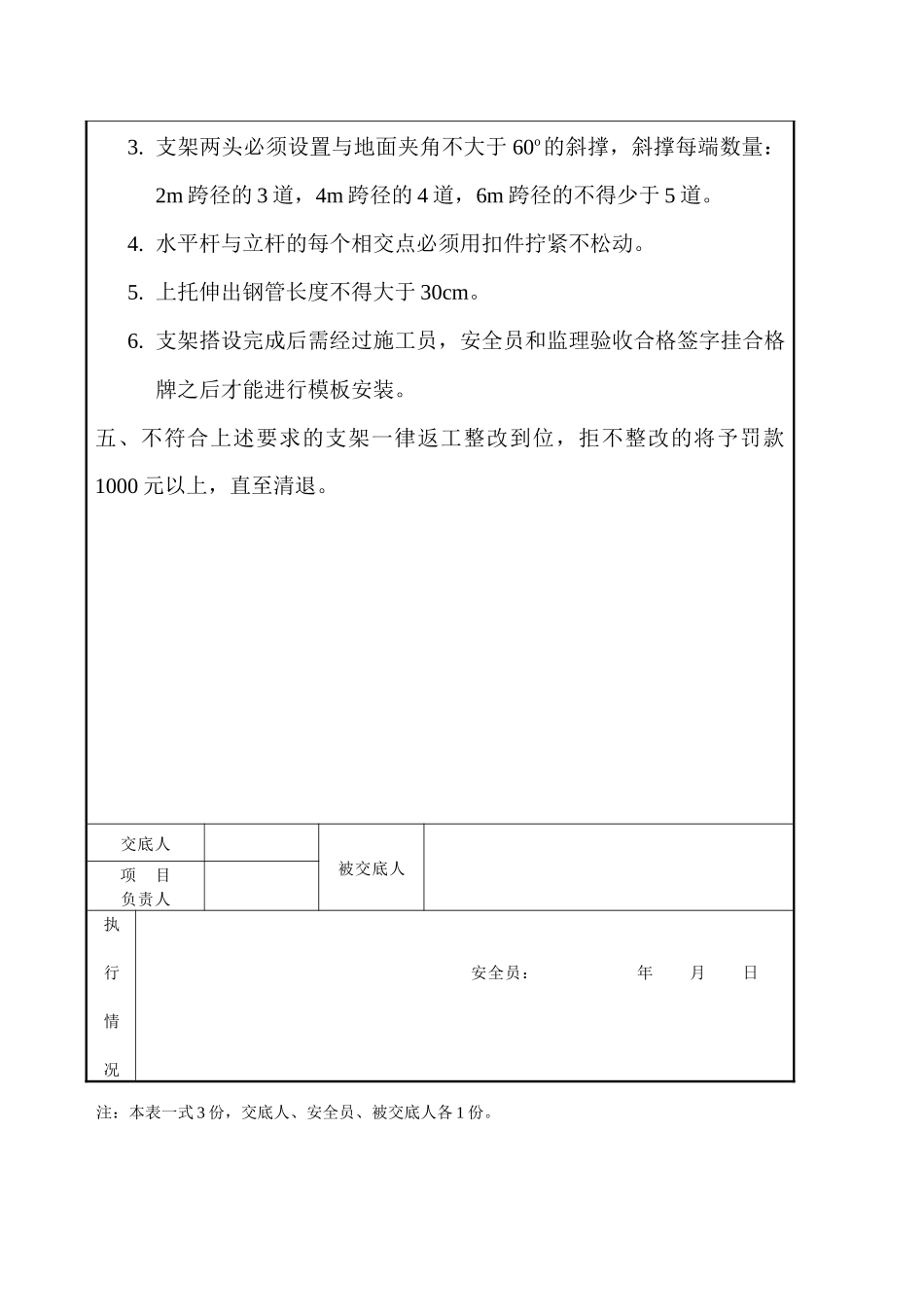

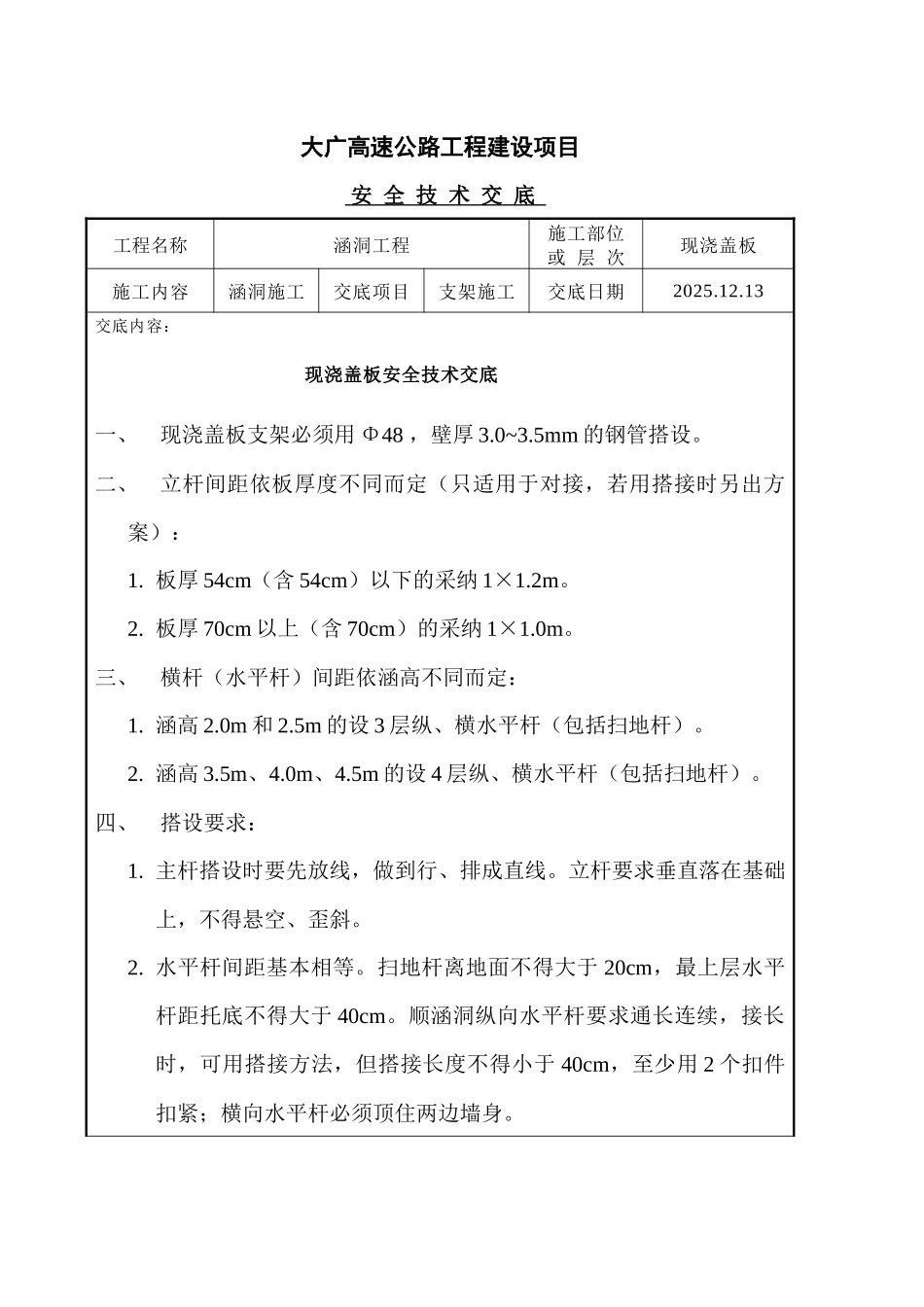

大广高速公路工程建设项目 安 全 技 术 交 底 工程名称涵洞工程施工部位或 层 次现浇盖板施工内容涵洞施工交底项目支架施工交底日期2025.12.13交底内容：现浇盖板安全技术交底一、现浇盖板支架必须用 Φ48 ，壁厚 3.0~3.5mm 的钢管搭设。二、立杆间距依板厚度不同而定（只适用于对接，若用搭接时另出方案）：1. 板厚 54cm（含 54cm）以下的采纳 1×1.2m。2. 板厚 70cm 以上（含 70cm）的采纳 1×1.0m。三、横杆（水平杆）间距依涵高不同而定：1. 涵高 2.0m 和 2.5m 的设 3 层纵、横水平杆（包括扫地杆）。2. 涵高 3.5m、4.0m、4.5m 的设 4 层纵、横水平杆（包括扫地杆）。四、搭设要求：1. 主杆搭设时要先放线，做到行、排成直线。立杆要求垂直落在基础上，不得悬空、歪斜。2. 水平杆间距基本相等。扫地杆离地面不得大于 20cm，最上层水平杆距托底不得大于 40cm。顺涵洞纵向水平杆要求通长连续，接长时，可用搭接方法，但搭接长度不得小于 40cm，至少用 2 个扣件扣紧；横向水平杆必须顶住两边墙身。3. 支架两头必须设置与地面夹角不大于 60o的斜撑，斜撑每端数量：2m 跨径的 3 道，4m 跨径的 4 道，6m 跨径的不得少于 5 道。4. 水平杆与立杆的每个相交点必须用扣件拧紧不松动。5. 上托伸出钢管长度不得大于 30cm。6. 支架搭设完成后需经过施工员，安全员和监理验收合格签字挂合格牌之后才能进行模板安装。五、不符合上述要求的支架一律返工整改到位，拒不整改的将予罚款1000 元以上，直至清退。交底人被交底人项 目负责人执 行 情 况安全员： 年 月 日注：本表一式 3 份，交底人、安全员、被交底人各 1 份。
