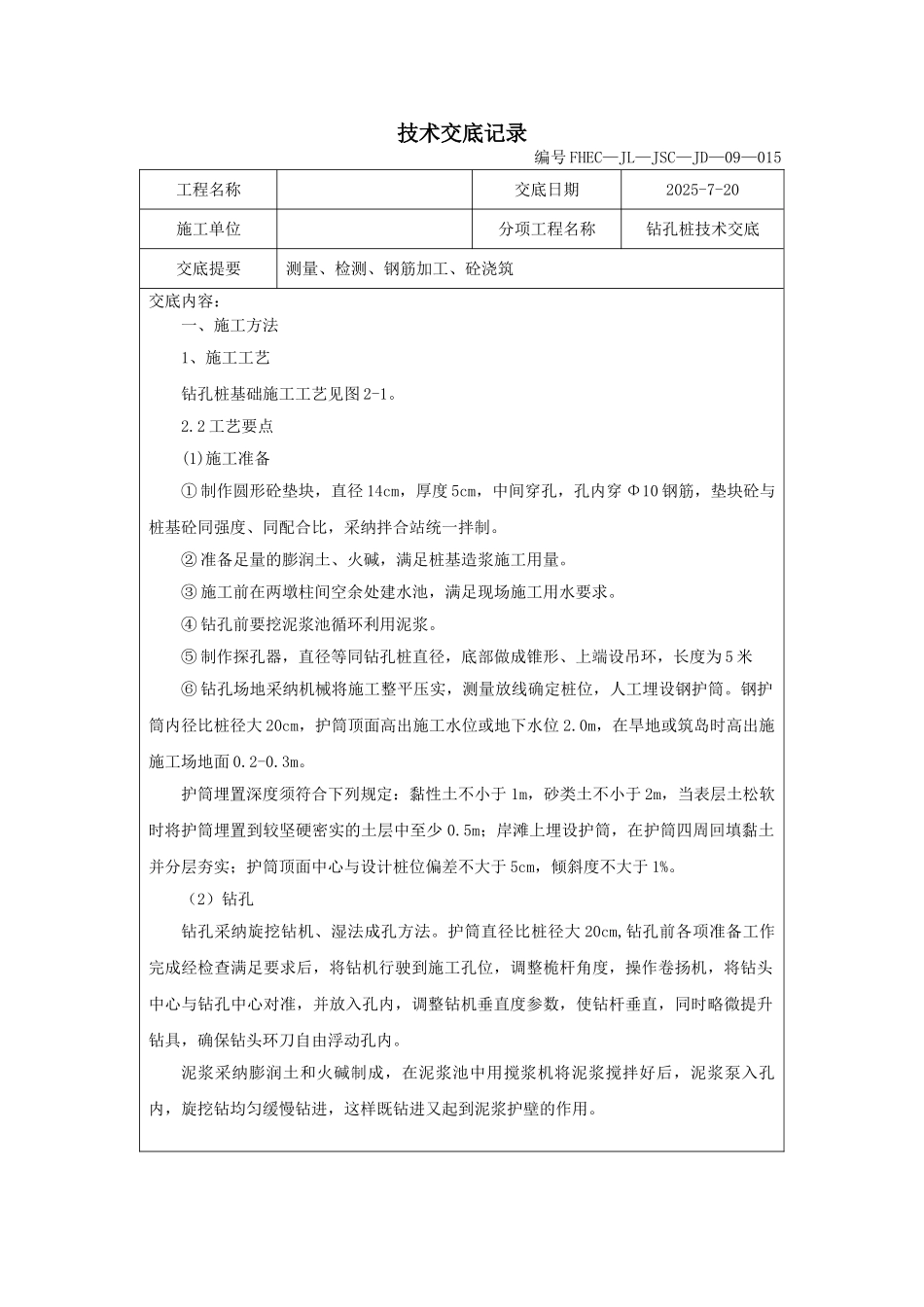

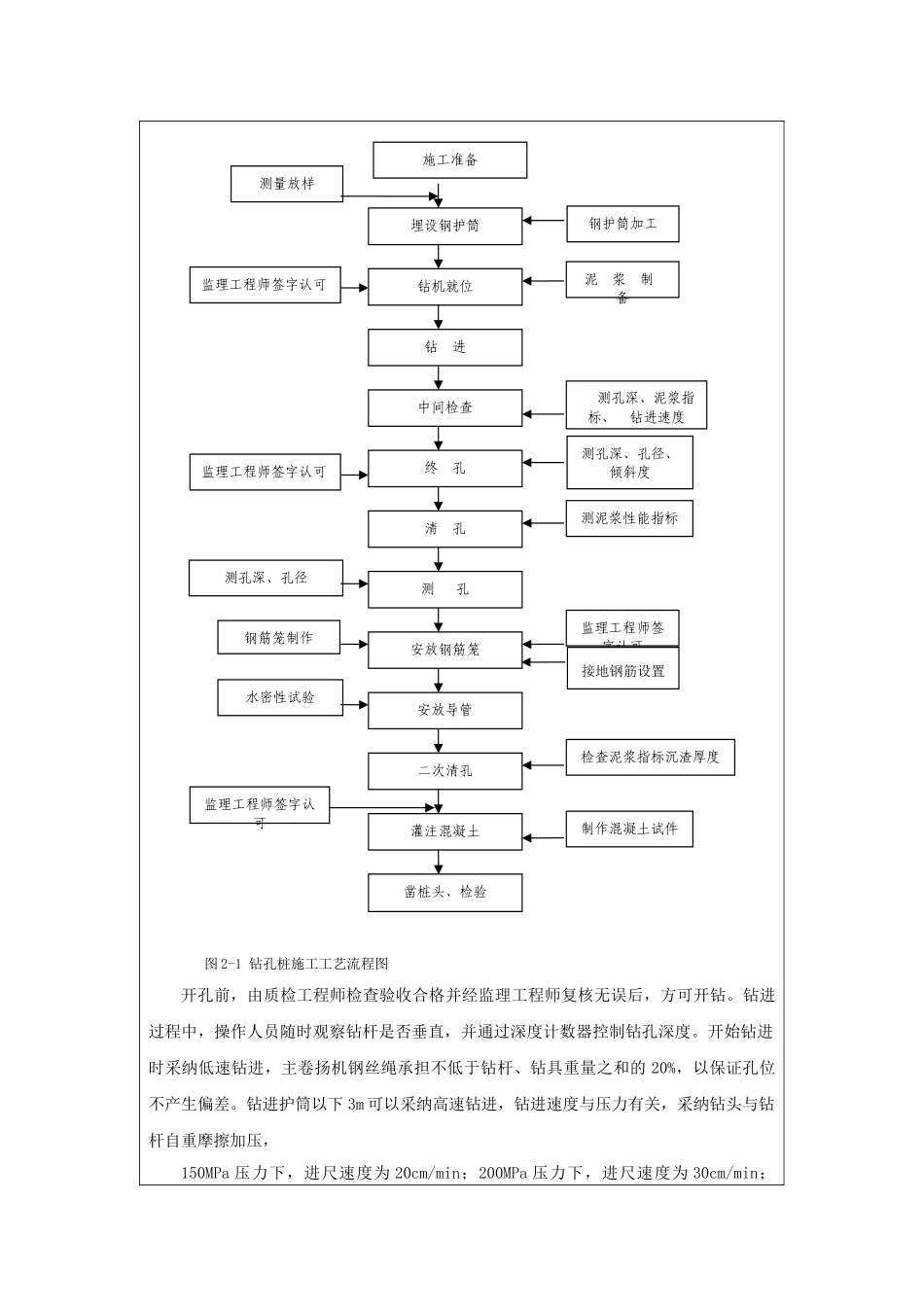

技术交底记录 编号 FHEC—JL—JSC—JD—09—015 工程名称交底日期2025-7-20施工单位分项工程名称钻孔桩技术交底交底提要测量、检测、钢筋加工、砼浇筑交底内容： 一、施工方法1、施工工艺钻孔桩基础施工工艺见图 2-1。2.2 工艺要点(1)施工准备① 制作圆形砼垫块，直径 14cm，厚度 5cm，中间穿孔，孔内穿 Φ10 钢筋，垫块砼与桩基砼同强度、同配合比，采纳拌合站统一拌制。② 准备足量的膨润土、火碱，满足桩基造浆施工用量。③ 施工前在两墩柱间空余处建水池，满足现场施工用水要求。④ 钻孔前要挖泥浆池循环利用泥浆。⑤ 制作探孔器，直径等同钻孔桩直径，底部做成锥形、上端设吊环，长度为 5 米⑥ 钻孔场地采纳机械将施工整平压实，测量放线确定桩位，人工埋设钢护筒。钢护筒内径比桩径大 20cm，护筒顶面高出施工水位或地下水位 2.0m，在旱地或筑岛时高出施施工场地面 0.2-0.3m。护筒埋置深度须符合下列规定：黏性土不小于 1m，砂类土不小于 2m，当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m；岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。（2）钻孔钻孔采纳旋挖钻机、湿法成孔方法。护筒直径比桩径大 20cm,钻孔前各项准备工作完成经检查满足要求后，将钻机行驶到施工孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时略微提升钻具，确保钻头环刀自由浮动孔内。泥浆采纳膨润土和火碱制成，在泥浆池中用搅浆机将泥浆搅拌好后，泥浆泵入孔内，旋挖钻均匀缓慢钻进，这样既钻进又起到泥浆护壁的作用。 图 2-1 钻孔桩施工工艺流程图开孔前，由质检工程师检查验收合格并经监理工程师复核无误后，方可开钻。钻进过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。开始钻进时采纳低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的 20%，以保证孔位不产生偏差。钻进护筒以下 3m 可以采纳高速钻进，钻进速度与压力有关，采纳钻头与钻杆自重摩擦加压，150MPa 压力下，进尺速度为 20cm/min；200MPa 压力下，进尺速度为 30cm/min；施工准备水密性试验钢筋笼制作测孔深、孔径测量放样泥 浆 制 备 测孔深、泥浆指标、 钻进速度测孔深、孔径、倾斜度测泥浆性能指标检查泥浆指标沉渣厚度制作混凝土试件钢护筒加工监理工程师签字认可埋设钢护筒钻机就位...
