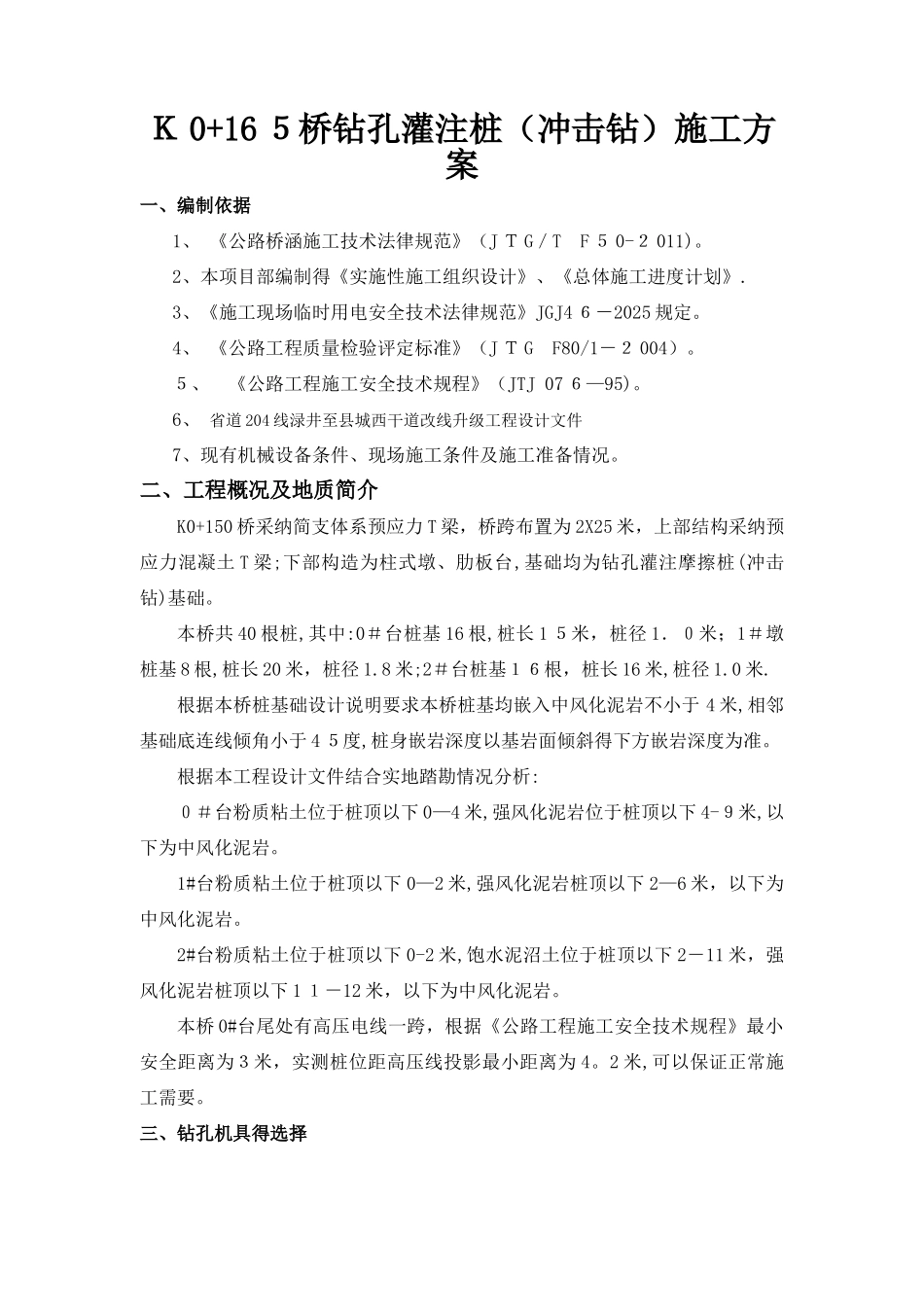

Ｋ 0+16 ５桥钻孔灌注桩（冲击钻）施工方案一、编制依据1、 《公路桥涵施工技术法律规范》（J Ｔ G／T F ５ 0-２ 011)。2、本项目部编制得《实施性施工组织设计》、《总体施工进度计划》.3、《施工现场临时用电安全技术法律规范》JGJ4 ６－2025 规定。4、 《公路工程质量检验评定标准》（J Ｔ G F80/1－２ 004）。５、 《公路工程施工安全技术规程》（JTJ 07 ６—95)。6、 省道 204 线渌井至县城西干道改线升级工程设计文件7、现有机械设备条件、现场施工条件及施工准备情况。二、工程概况及地质简介K0+150 桥采纳简支体系预应力 T 梁，桥跨布置为 2X25 米，上部结构采纳预应力混凝土 T 梁;下部构造为柱式墩、肋板台,基础均为钻孔灌注摩擦桩(冲击钻)基础。本桥共 40 根桩,其中:0＃台桩基 16 根,桩长 1 ５米，桩径 1．０米；1＃墩桩基 8 根,桩长 20 米，桩径 1.8 米;2＃台桩基１６根，桩长 16 米,桩径 1.0 米.根据本桥桩基础设计说明要求本桥桩基均嵌入中风化泥岩不小于 4 米,相邻基础底连线倾角小于 4 ５度,桩身嵌岩深度以基岩面倾斜得下方嵌岩深度为准。根据本工程设计文件结合实地踏勘情况分析:０＃台粉质粘土位于桩顶以下 0—4 米,强风化泥岩位于桩顶以下 4-９米,以下为中风化泥岩。1#台粉质粘土位于桩顶以下 0—2 米,强风化泥岩桩顶以下 2—6 米，以下为中风化泥岩。2#台粉质粘土位于桩顶以下 0-2 米,饱水泥沼土位于桩顶以下 2－11 米，强风化泥岩桩顶以下 1 １－12 米，以下为中风化泥岩。本桥 0#台尾处有高压电线一跨，根据《公路工程施工安全技术规程》最小安全距离为３米，实测桩位距高压线投影最小距离为 4。2 米,可以保证正常施工需要。三、钻孔机具得选择根据本桥设计桩基穿过地层主要为粉质粘土、泥沼土、强风化及中风化泥页，并结合实施性施工组织设计安排，本标段钻孔机具拟选择 CF2 ０冲击钻成孔.四、施工进度安排Ｋ 0+１５ 0 桥桩基计划工期 3 个月。五、施工技术方案1、施工准备 １、1 技术准备 ① 掌握场地得工程地质与水文地质资料； ② 读懂桩基设计图纸与技术要求,编写施工方案，进行技术交底、 原材料送检与混凝土配比申请。 ③ 准备施工用得各种报表、法律规范。 1、２现场准备 ① 对桩位进行测量定位自检，监理复核； ② 护筒埋设检查、测量复核; ③ 泥浆池、沉淀池得检查; ④ 检查水泥、骨料、水质及其它添加剂数量,其质量...
