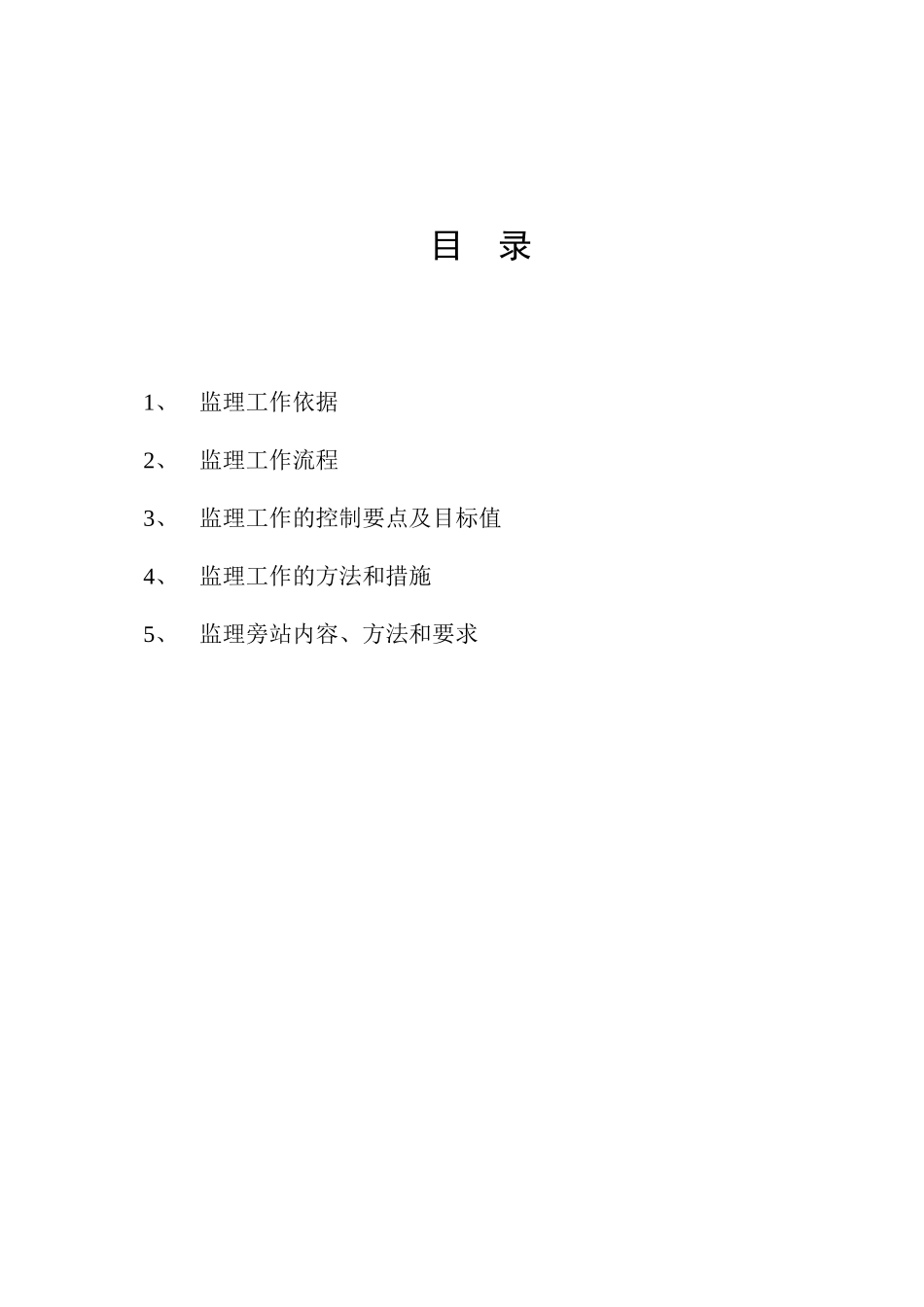

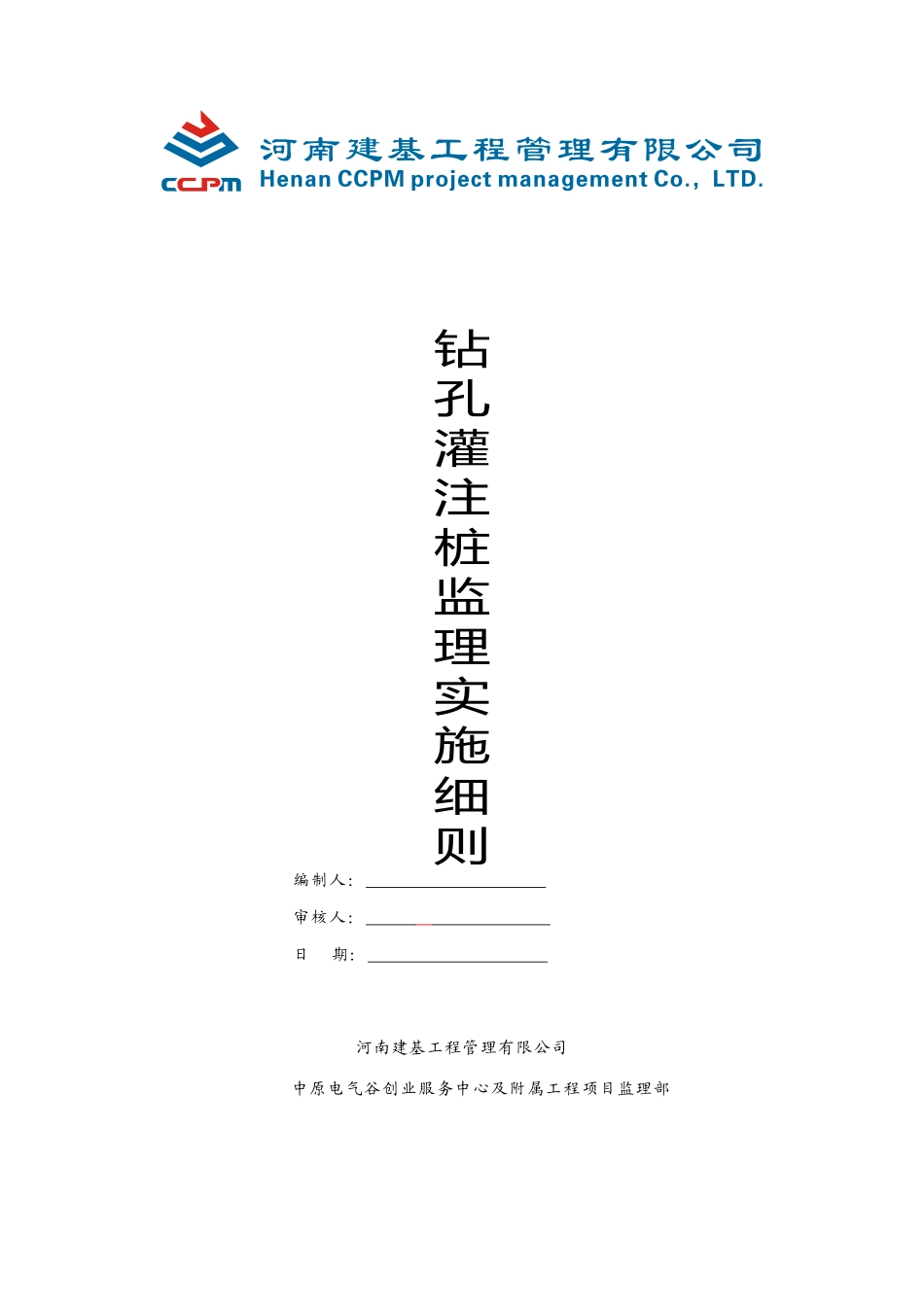

钻孔灌注桩监理实施细则编制人： 审核人： 日 期： 河南建基工程管理有限公司中原电气谷创业服务中心及附属工程项目监理部目 录1、监理工作依据2、监理工作流程3、监理工作的控制要点及目标值4、监理工作的方法和措施5、监理旁站内容、方法和要求钻孔灌注桩监理实施细则1 监理工作依据1.1 建设监理合同、施工合同及招投标文件1.2 监理规划1.3 工程桩施工图纸、技术说明及设计变更等1.4 经审批的钻孔灌注桩施工组织设计1.5 执行标准、法律规范① 建筑桩基技术法律规范（JGJ94-94）② 《建筑地基基础工程施工质量验收法律规范》（GB50202－2025）③ 《建筑工程质量验收统一标准》（GB50300－2001）④ 《工程测量法律规范》（GB50026－93）⑤ 《钢筋焊接及验收法律规范》（JGJ18-96）⑥ 《混凝土结构工程施工质量验收法律规范》(GB50204-2025)⑦ 《建设工程监理法律规范》（GB50319－2000）2 监理工作的流程2.1 钻孔桩施工监理控制总流程施工准备阶段复核测量定位检查钻机定位钻进成孔第一次清孔验收旁站下放钢筋笼第二次清孔验收钢筋笼制作验收混凝土检查旁站混凝土灌注材料进场和质量控制审批施工组织设计审查进场机械设备终孔验收是否复测桩位2.2 工序质量监理控制程序3 监理工作的控制要点及目标值3.1 质量目标风险分析 本工程采纳的钻孔灌注桩桩径较大，深度较深，，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下砼灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身砼疏松、沉淤超厚及钢筋笼上浮等。3.2 桩位放样控制：对群桩允许偏差 20mm；单排桩 10mm。3.3 灌注桩的桩位偏差必须符合表一的规定，桩顶标高至少要比设计标高高出 0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按法律规范的具体要求执行。每浇注 50m3必须有 1 组试件。小于 50m3的桩，每根桩必须有 1 组试件。表一 灌注桩的平面位置和垂直度的允许偏差表序号成孔方法桩径允许偏差(mm)垂直度允许偏差（％）桩位允许偏差（mm）1～3 根、单排桩基垂直于中心线方向和群桩基础的边桩条型桩基沿中心线方向和群桩基础的中间桩1泥 浆 护 壁钻孔桩D≤1000mm±50＜1D/6，且不大于 100D/4，且不大于 150D＞1000mm±50100＋0.01H150＋0.01H2套 管 成 孔灌注桩D≤500mm－20＜170150D＞500mm1001503干成孔灌注桩－2...
