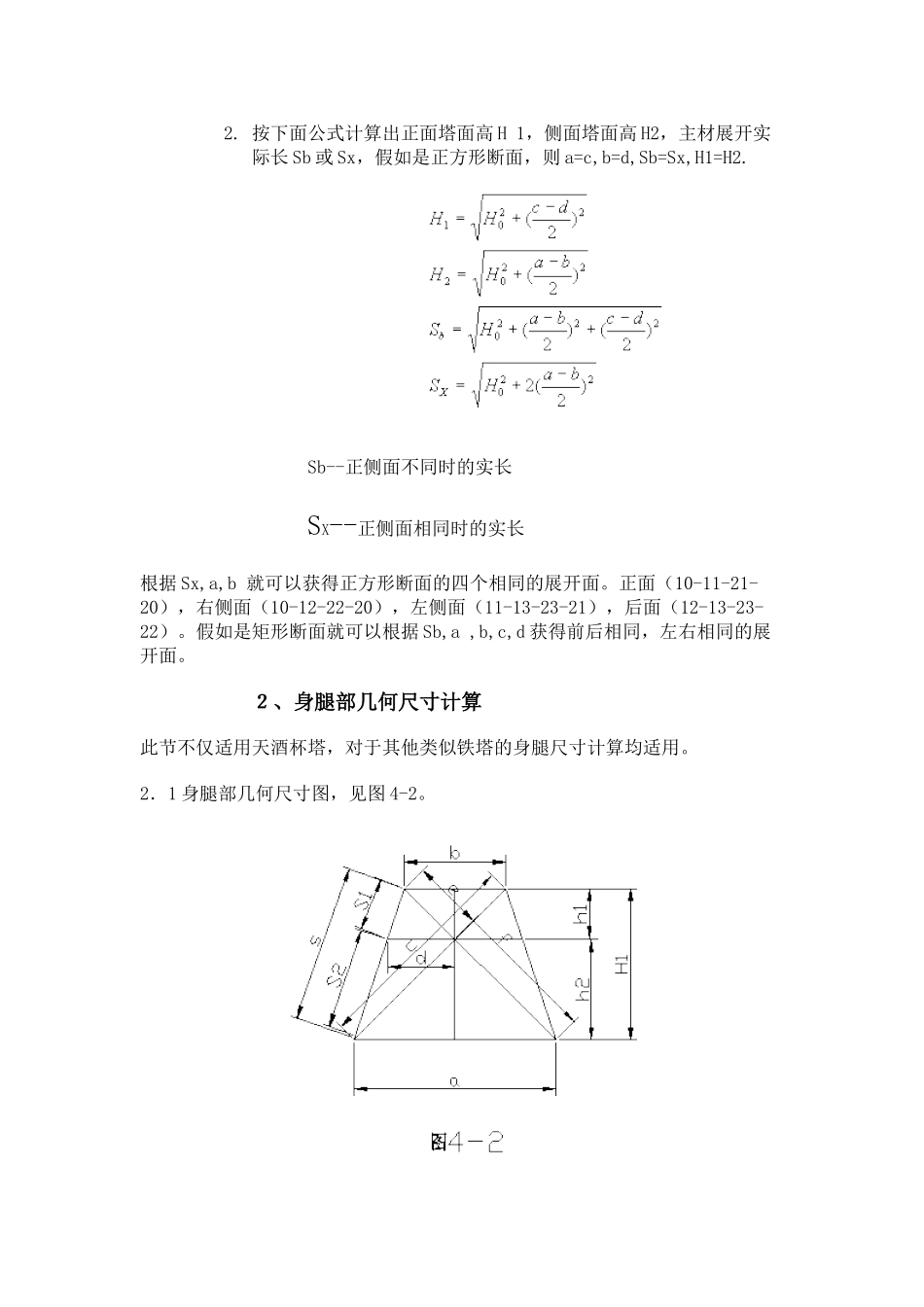

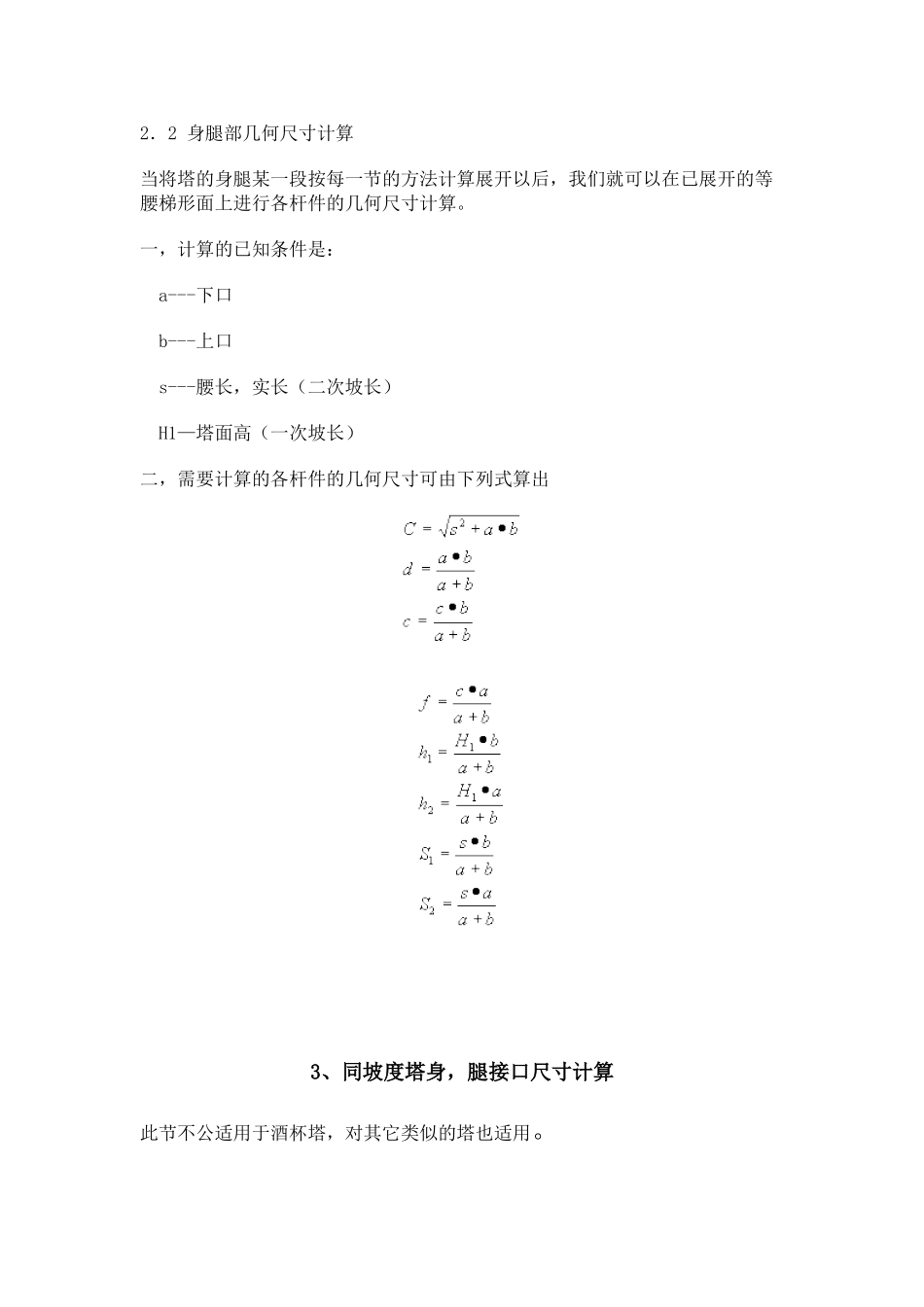

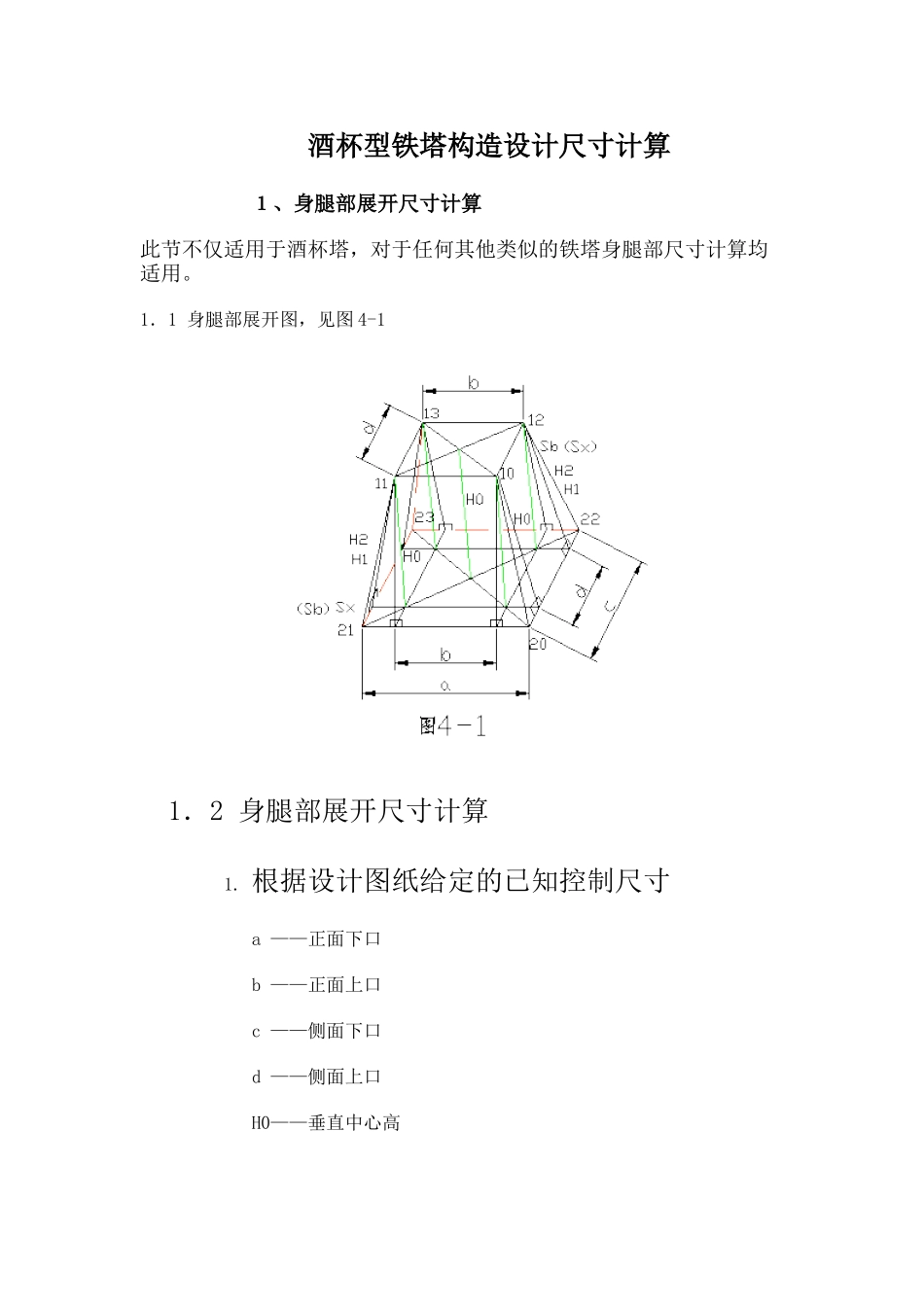

酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算 此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。1．1 身腿部展开图，见图 4-1 1．2 身腿部展开尺寸计算 1. 根据设计图纸给定的已知控制尺寸 a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2. 按下面公式计算出正面塔面高 H 1，侧面塔面高 H2，主材展开实际长 Sb 或 Sx，假如是正方形断面，则 a=c,b=d,Sb=Sx,H1=H2. Sb--正侧面不同时的实长 SX--正侧面相同时的实长 根据 Sx,a,b 就可以获得正方形断面的四个相同的展开面。正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。假如是矩形断面就可以根据 Sb,a ,b,c,d 获得前后相同，左右相同的展开面。２、身腿部几何尺寸计算 此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。2．1 身腿部几何尺寸图，见图 4-2。2．2 身腿部几何尺寸计算 当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。一，计算的已知条件是： a---下口 b---上口 s---腰长，实长（二次坡长） H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出 3、同坡度塔身，腿接口尺寸计算此节不公适用于酒杯塔，对其它类似的塔也适用。3．1 同坡度塔身，腿，接口尺寸见图 4-33．2 同坡度塔身，腿，接口尺寸计算了 对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。同坡度接口尺寸计算可以用 H0（垂高），也可以有 H1，H2（一次高），当然有时也可以用 S1，S2（二次高）。但是，在进塔身，塔腿的断面尺寸计算时，必须用一次高计算出来的坡度系数进行翻面计算断面杆件几何尺寸才算是正确合理的，其他算法的坡度系数都是近似的。不宜采纳。已知 a,b,H1,H2 计算 C 接口用式 ：C=b-(a-b)或已知 a,b,S1，S2,计算 C 接口用式 ：C=b-(a-b)已知 a,c,H1,H2 计算 b 接口用式 b=c+(a-c)或已知 a,c,S1,S2 计算 b 中口用式： b=c+(a-c) 已知 b,c,H1,H2 计算 a 下口用式：a=b+(b-c) 式已知 b,c,S1,S2 计算 a 下口用式：a=b+(b-c) 作为翻断面使用的准确的坡度系数 K 按下式计算 4、 铁塔锥顶高斜杆及其力臂的尺寸计算此节铁塔锥顶高，斜杆及其力臂的尺寸计算适用...
