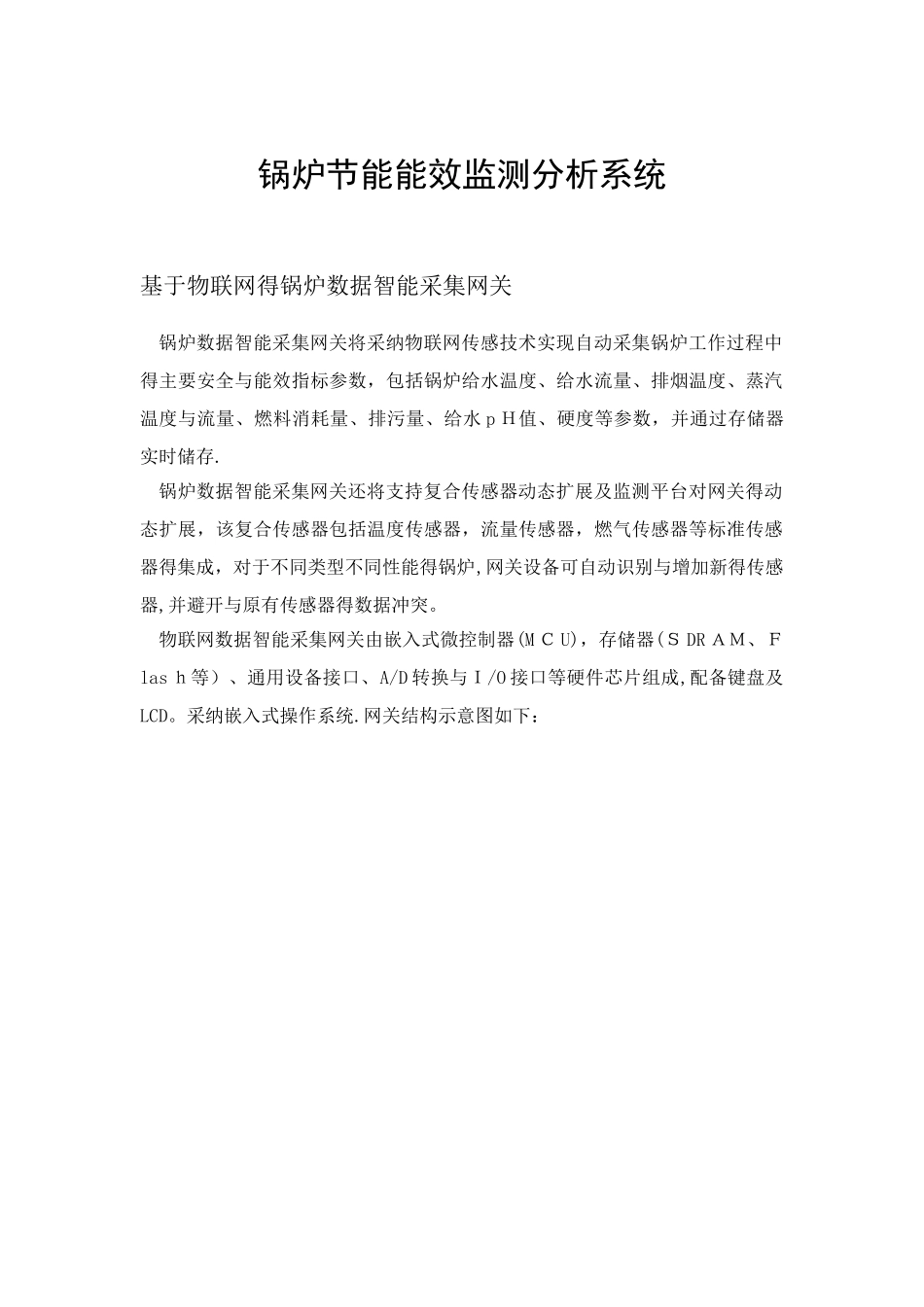

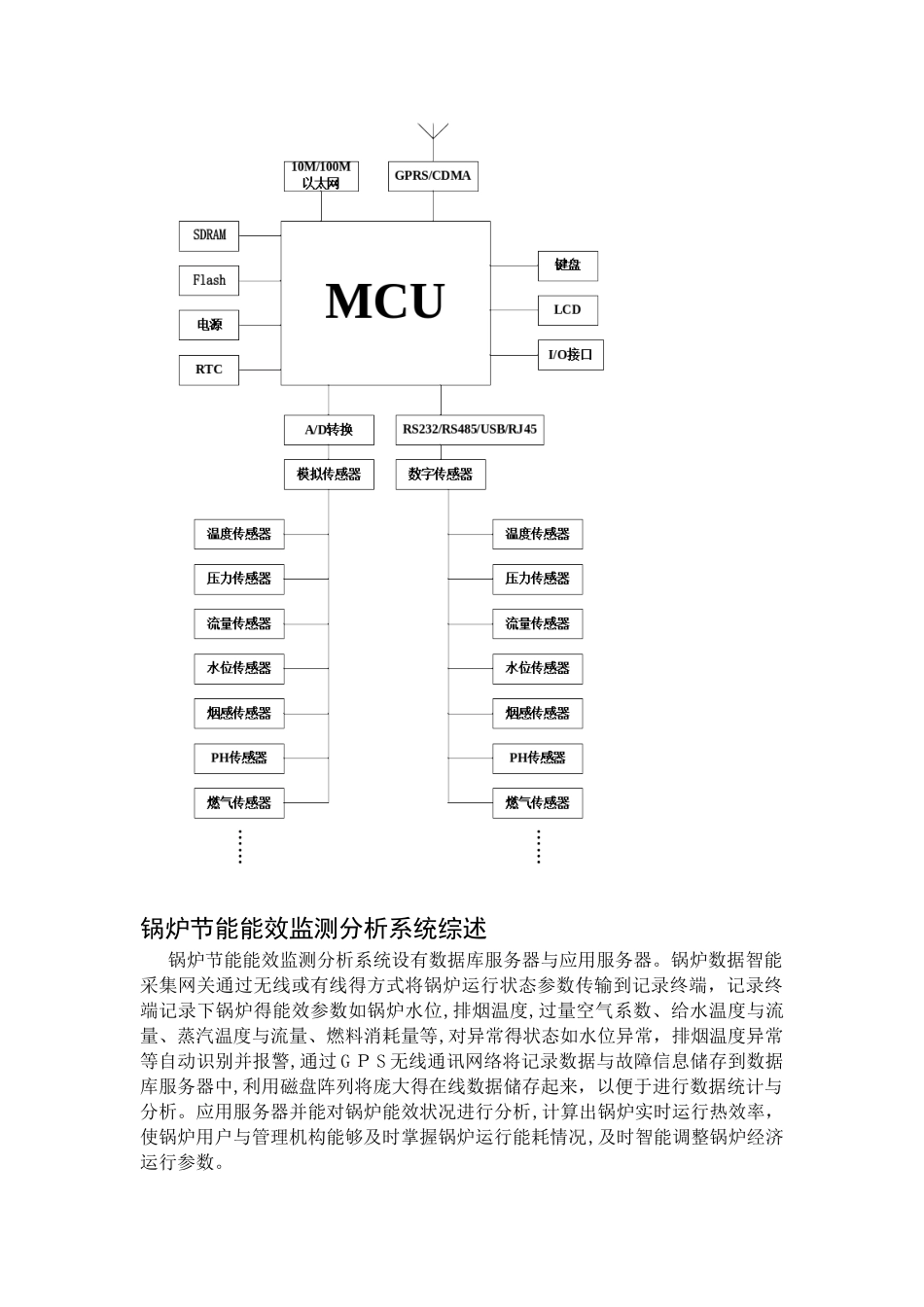

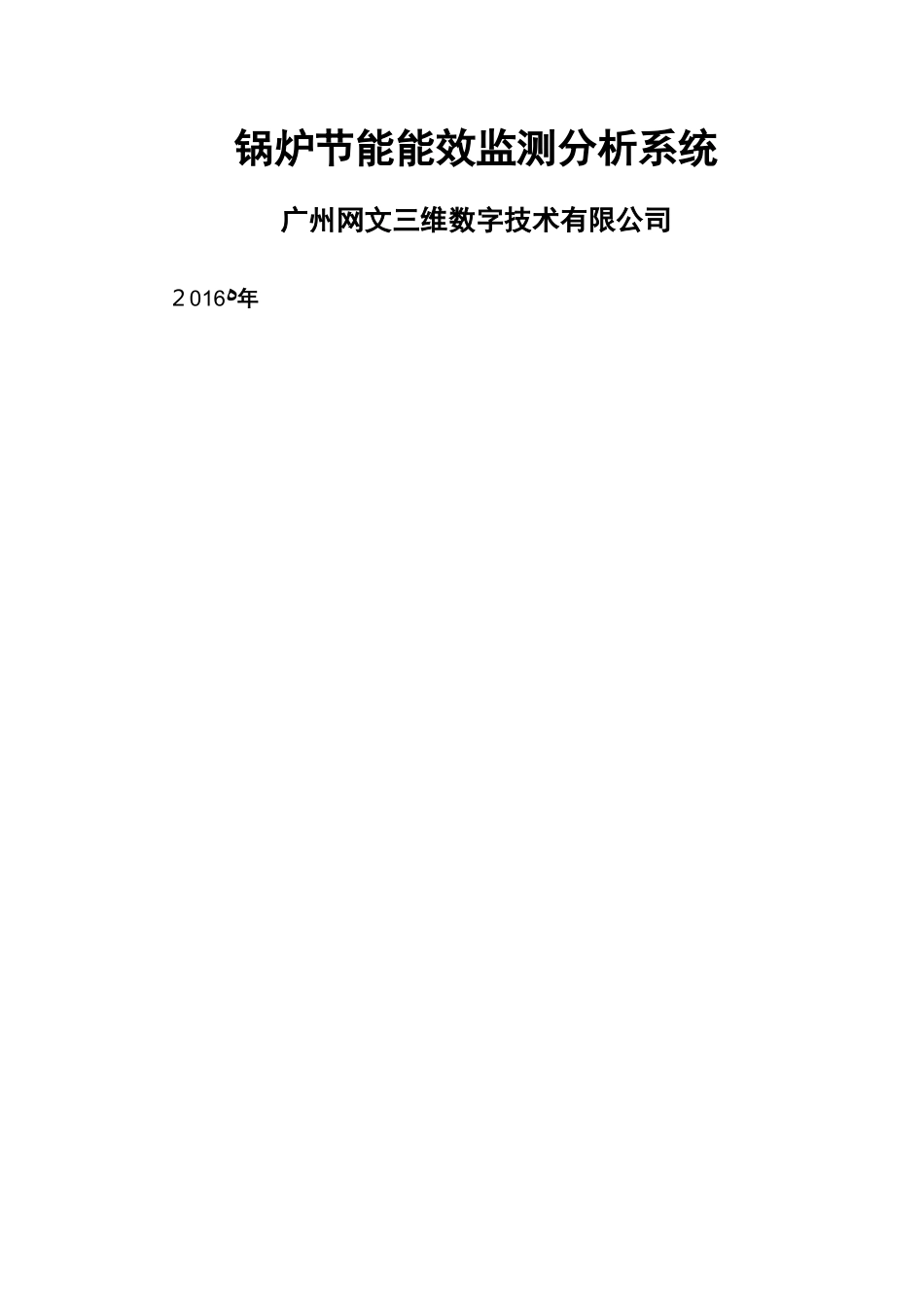

锅炉节能能效监测分析系统广州网文三维数字技术有限公司ﻩ016２年锅炉节能能效监测分析系统基于物联网得锅炉数据智能采集网关锅炉数据智能采集网关将采纳物联网传感技术实现自动采集锅炉工作过程中得主要安全与能效指标参数，包括锅炉给水温度、给水流量、排烟温度、蒸汽温度与流量、燃料消耗量、排污量、给水 p Ｈ值、硬度等参数，并通过存储器实时储存.锅炉数据智能采集网关还将支持复合传感器动态扩展及监测平台对网关得动态扩展，该复合传感器包括温度传感器，流量传感器，燃气传感器等标准传感器得集成，对于不同类型不同性能得锅炉,网关设备可自动识别与增加新得传感器,并避开与原有传感器得数据冲突。物联网数据智能采集网关由嵌入式微控制器(M Ｃ U)，存储器(Ｓ DR ＡＭ、Ｆlas ｈ等）、通用设备接口、A/D 转换与Ｉ/O 接口等硬件芯片组成,配备键盘及LCD。采纳嵌入式操作系统.网关结构示意图如下：锅炉节能能效监测分析系统综述锅炉节能能效监测分析系统设有数据库服务器与应用服务器。锅炉数据智能采集网关通过无线或有线得方式将锅炉运行状态参数传输到记录终端，记录终端记录下锅炉得能效参数如锅炉水位,排烟温度,过量空气系数、给水温度与流量、蒸汽温度与流量、燃料消耗量等,对异常得状态如水位异常，排烟温度异常等自动识别并报警,通过 G Ｐ S 无线通讯网络将记录数据与故障信息储存到数据库服务器中,利用磁盘阵列将庞大得在线数据储存起来，以便于进行数据统计与分析。应用服务器并能对锅炉能效状况进行分析,计算出锅炉实时运行热效率，使锅炉用户与管理机构能够及时掌握锅炉运行能耗情况,及时智能调整锅炉经济运行参数。该平台得使用对象包括以下几类：a）锅炉得使用单位、企业锅炉得使用对象可以通过物联网得数据采集终端直接了解锅炉得运行情况及时调整锅炉得运行。或者通过中心平台,结合平台得能效模型提供得能效评估报告,使用更进一步得信息,实现锅炉得安全管理与节能减排；b） 监管与维保单位锅炉得定期检验部门或者维护保养单位，也可以通过该平台充分了解锅炉得日常运行情况，解决以往只能从现场检测去评判得局限性。实现检验检测与维护保养得常态化.c） 政府部门政府部门也可以通过该平台充分了解锅炉得安全、能效状态,对安全监管决策得出台、法律法规得制定、事故应急救援都起到非常大得作用。锅炉节能能效监测分析系统得连接拓扑锅炉节能能效监测分析系统得连接拓扑图 锅炉节能能效监测分析系统功能架构...
