锅炉钢架安装监理实施细则

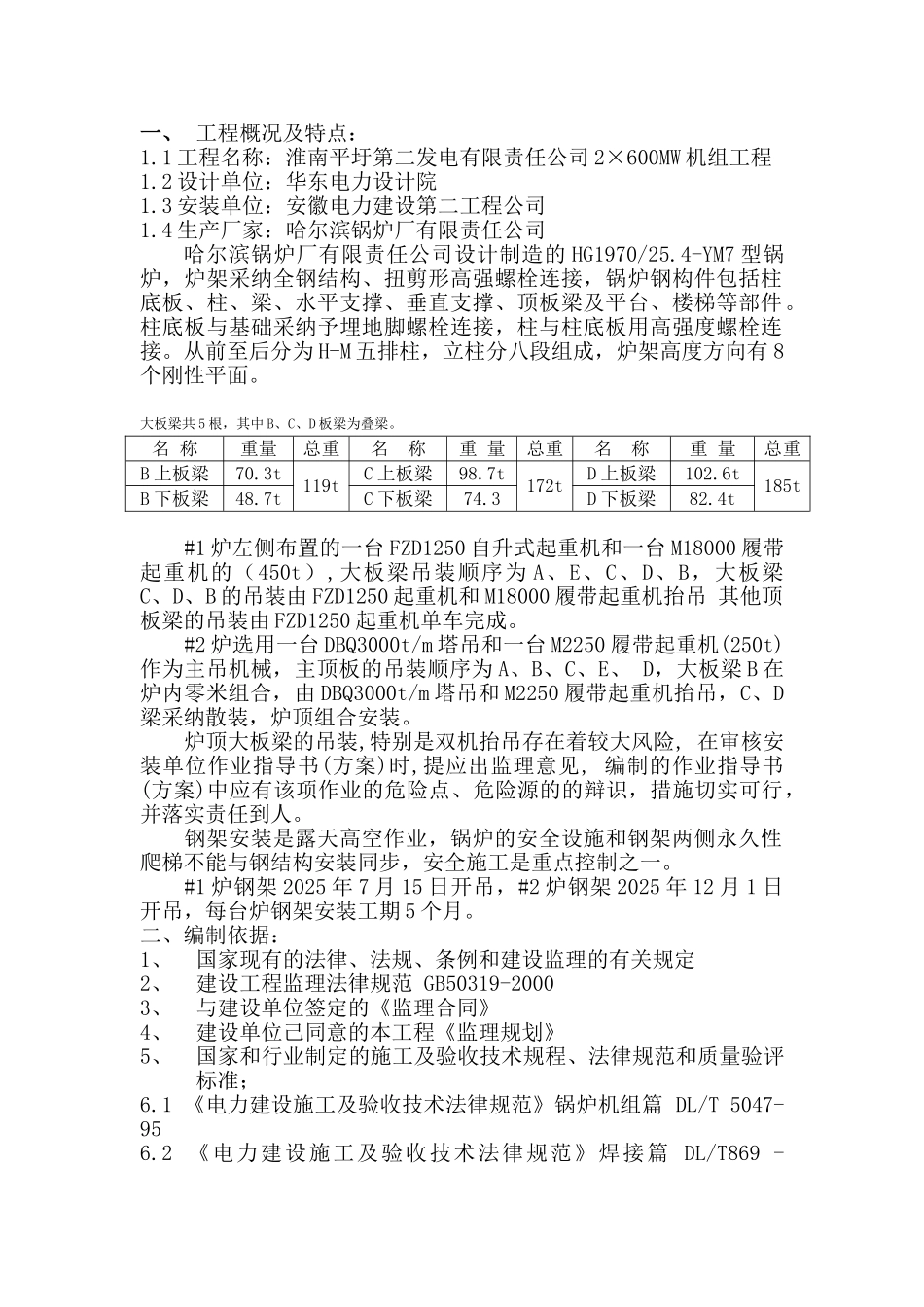

一、 工程概况及特点：1.1 工程名称：淮南平圩第二发电有限责任公司 2×600MW 机组工程1.2 设计单位：华东电力设计院1.3 安装单位：安徽电力建设第二工程公司1.4 生产厂家：哈尔滨锅炉厂有限责任公司哈尔滨锅炉厂有限责任公司设计制造的 HG1970/25.4-YM7 型锅炉，炉架采纳全钢结构、扭剪形高强螺栓连接，锅炉钢构件包括柱底板、柱、梁、水平支撑、垂直支撑、顶板梁及平台、楼梯等部件。柱底板与基础采纳予埋地脚螺栓连接，柱与柱底板用高强度螺栓连接。从前至后分为 H-M 五排柱，立柱分八段组成，炉架高度方向有 8个刚性平面。大板梁共 5 根，其中 B、C、D 板梁为叠梁。名 称重量总重名 称重 量总重名 称重 量总重B 上板梁70.3t119tC 上板梁98.7t172tD 上板梁102.6t185tB 下板梁48.7tC 下板梁74.3D 下板梁82.4t#1 炉左侧布置的一台 FZD1250 自升式起重机和一台 M18000 履带起重机的（450t）,大板梁吊装顺序为 A、E、C、D、B，大板梁C、D、B 的吊装由 FZD1250 起重机和 M18000 履带起重机抬吊 其他顶板梁的吊装由 FZD1250 起重机单车完成。#2 炉选用一台 DBQ3000t/m 塔吊和一台 M2250 履带起重机(250t) 作为主吊机械，主顶板的吊装顺序为 A、B、C、E、 D，大板梁 B 在炉内零米组合，由 DBQ3000t/m 塔吊和 M2250 履带起重机抬吊，C、D梁采纳散装，炉顶组合安装。 炉顶大板梁的吊装,特别是双机抬吊存在着较大风险, 在审核安装单位作业指导书(方案)时,提应出监理意见, 编制的作业指导书(方案)中应有该项作业的危险点、危险源的的辩识，措施切实可行，并落实责任到人。 钢架安装是露天高空作业，锅炉的安全设施和钢架两侧永久性爬梯不能与钢结构安装同步，安全施工是重点控制之一。#1 炉钢架 2025 年 7 月 15 日开吊，#2 炉钢架 2025 年 12 月 1 日开吊，每台炉钢架安装工期 5 个月。二、编制依据：1、国家现有的法律、法规、条例和建设监理的有关规定2、建设工程监理法律规范 GB50319-20003、与建设单位签定的《监理合同》4、建设单位己同意的本工程《监理规划》5、国家和行业制定的施工及验收技术规程、法律规范和质量验评标准；6.1 《电力建设施工及验收技术法律规范》锅炉机组篇 DL/T 5047-956.2 《电力建设施工及验收技术法律规范》焊接篇 DL/T869 -2025；6.3 《钢结构工程施工质量验收法律规范》GB 50205-2001；6.4 《钢结构高强度螺栓连接的设计、施工及...
