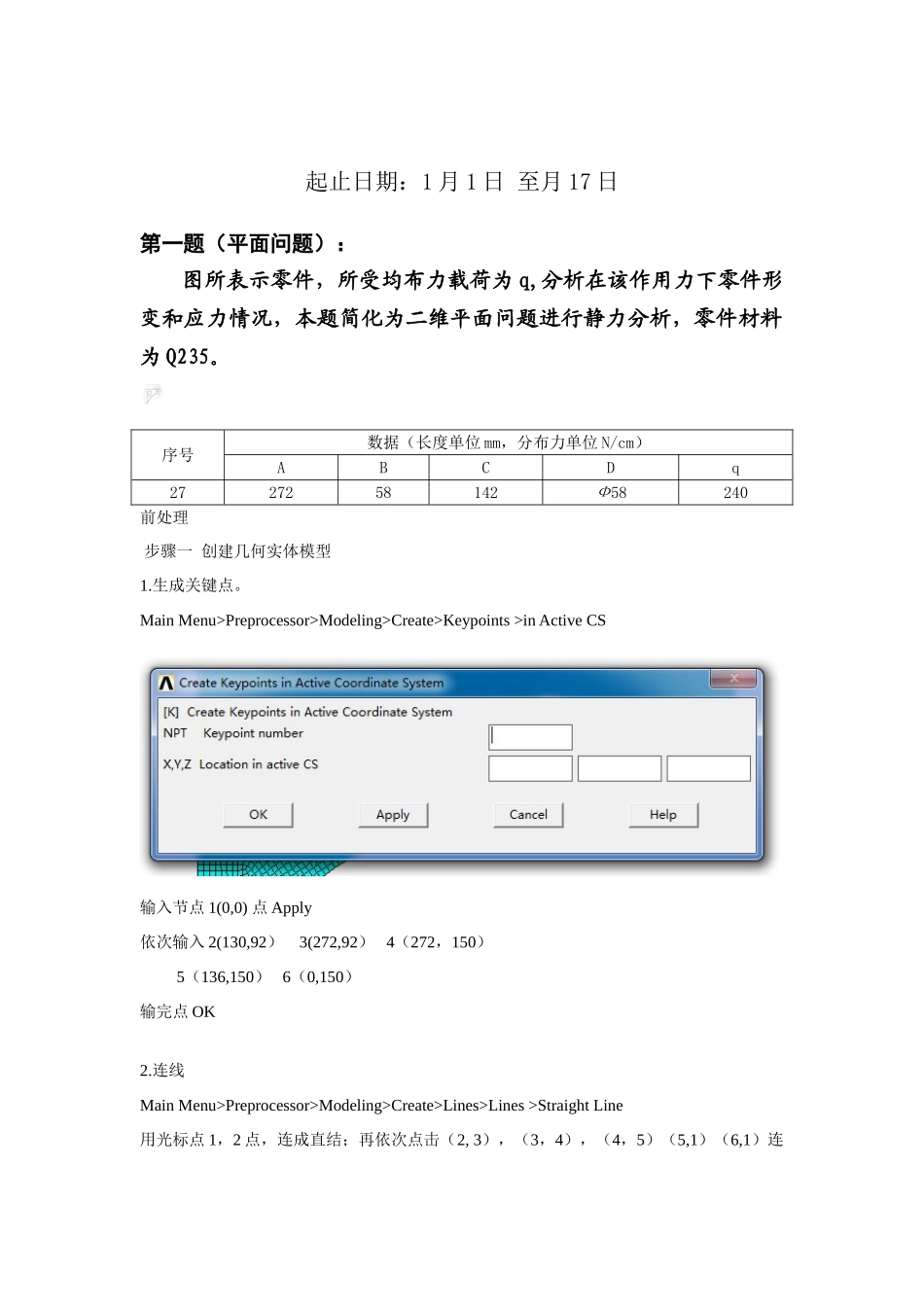

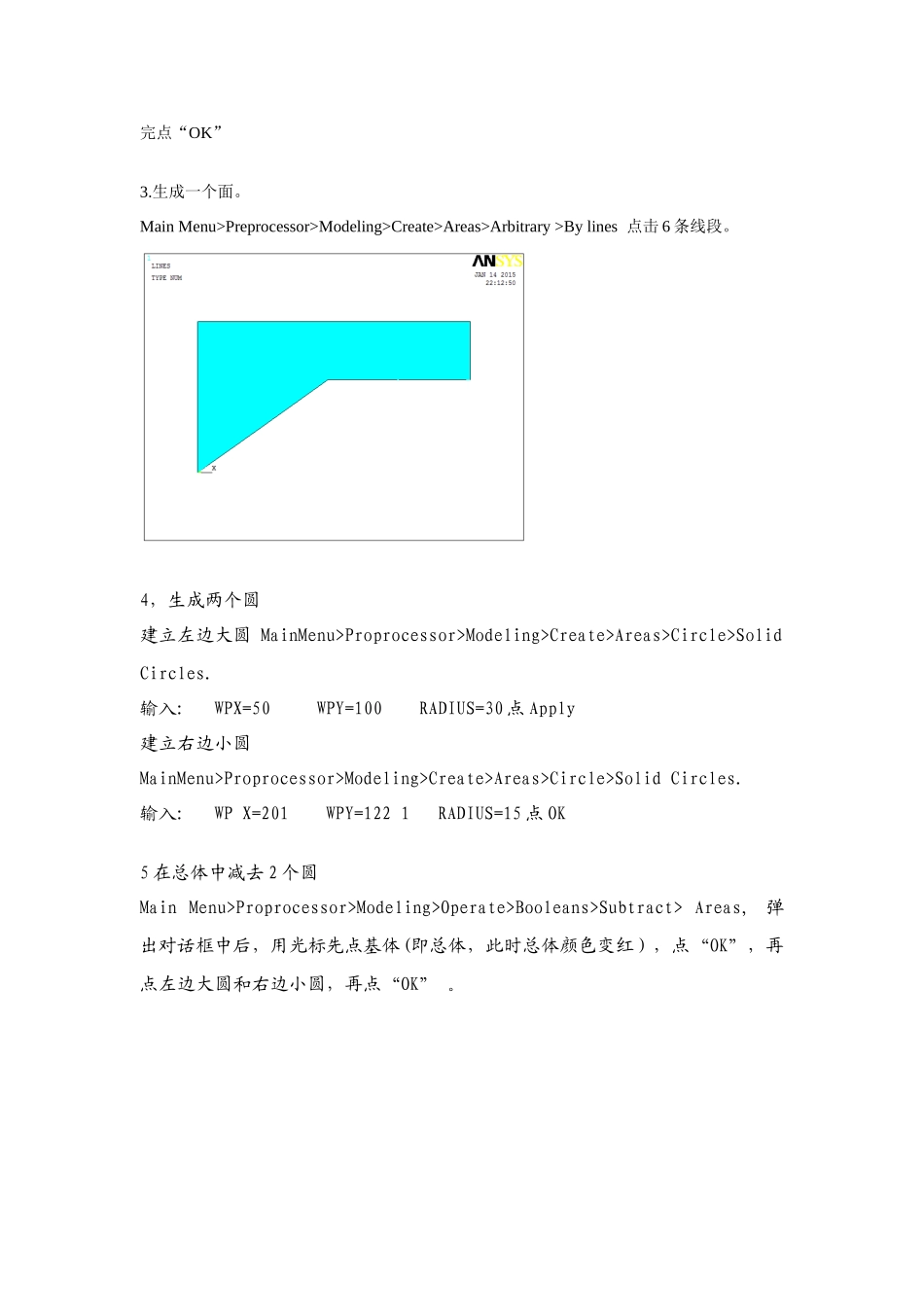

CAD/CAE 软件实践课程设计 专 业： 自机械设计制造及其动化 班 级： 机械 1100 7 班 序 号： 27 姓 名： 易卫明 指导老师： 郭登明 汪健华 起止日期：1 月 1 日 至月 17 日第一题（平面问题）：图所表示零件，所受均布力载荷为 q,分析在该作用力下零件形变和应力情况，本题简化为二维平面问题进行静力分析，零件材料为 Q235。序号数据（长度单位 mm，分布力单位 N/cm）ABCDq2727258142Ф58240前处理 步骤一 创建几何实体模型1.生成关键点。Main Menu>Preprocessor>Modeling>Create>Keypoints >in Active CS 输入节点 1(0,0) 点 Apply 依次输入 2(130,92） 3(272,92） 4（272，150） 5（136,150） 6（0,150） 输完点 OK2.连线Main Menu>Preprocessor>Modeling>Create>Lines>Lines >Straight Line用光标点 1，2 点，连成直结；再依次点击（2, 3），（3，4），（4，5）（5,1）（6,1）连完点“OK”3.生成一个面。Main Menu>Preprocessor>Modeling>Create>Areas>Arbitrary >By lines 点击 6 条线段。4，生成两个圆建立左边大圆 MainMenu>Proprocessor>Modeling>Create>Areas>Circle>Solid Circles. 输入: WPX=50 WPY=100 RADIUS=30 点 Apply建立右边小圆MainMenu>Proprocessor>Modeling>Create>Areas>Circle>Solid Circles.输入: WP X=201 WPY=122 1 RADIUS=15 点 OK5 在总体中减去 2 个圆 Main Menu>Proprocessor>Modeling>Operate>Booleans>Subtract> Areas, 弹出对话框中后，用光标先点基体(即总体，此时总体颜色变红），点“OK”，再点左边大圆和右边小圆，再点“OK” 。步骤二 进行单元属性定义1 定义单元类型。Main Menu>Proprocessor>Element Type >Add/Edit/Delete 弹出对话框中后，点“Add” 。双弹出对话框，选“Solid”和“8 node 185”,点“OK”，退回到前一个对话框。 2.定义实常数Main Menu>Preprocessor>Real constants>Add/edit/delete 在弹出对话框中选 Add 再选 Type1d，“THK”值输入“5”，点 OK3.定义材料属性Main Menu>Proprocessor>Material Props>Material Models. 弹出对话框，双击 Structural>Liner>Elastic>Isotropic 。 输 入 弹 性 模 量 21000 和 泊 松 比0.3，点 OK步骤三 对整个图形进行网格划分。１. 定义网格(单元)尺寸Main Menu>Proprocessor>Meshing>Size Cntrls>Manual Size>Areas...
