防火板风管工艺

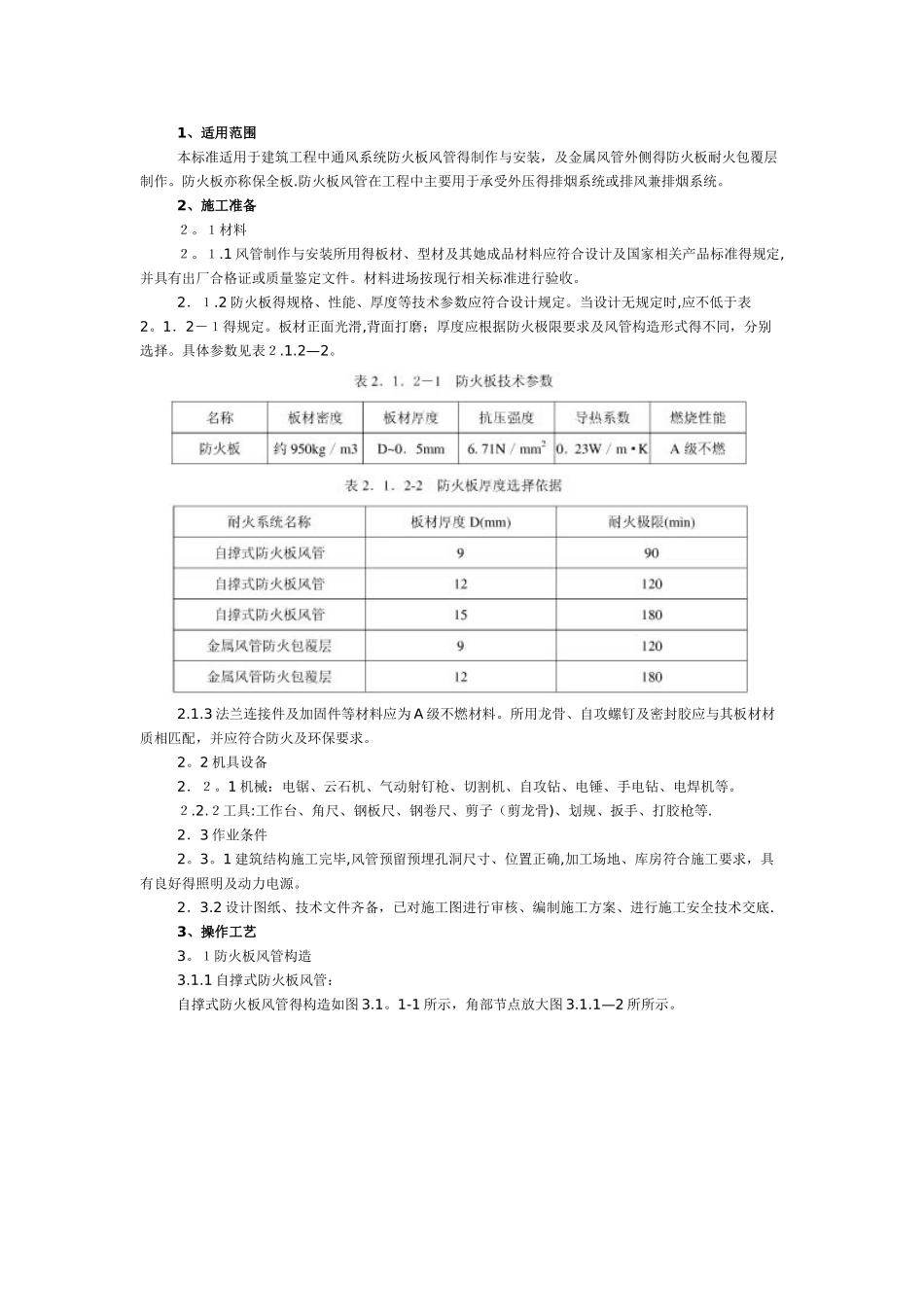

1、适用范围本标准适用于建筑工程中通风系统防火板风管得制作与安装，及金属风管外侧得防火板耐火包覆层制作。防火板亦称保全板.防火板风管在工程中主要用于承受外压得排烟系统或排风兼排烟系统。2、施工准备２。１材料２。１.1 风管制作与安装所用得板材、型材及其她成品材料应符合设计及国家相关产品标准得规定,并具有出厂合格证或质量鉴定文件。材料进场按现行相关标准进行验收。2．１.2 防火板得规格、性能、厚度等技术参数应符合设计规定。当设计无规定时,应不低于表2。1．2－１得规定。板材正面光滑,背面打磨；厚度应根据防火极限要求及风管构造形式得不同，分别选择。具体参数见表２.1.2—2。2.1.3 法兰连接件及加固件等材料应为 A 级不燃材料。所用龙骨、自攻螺钉及密封胶应与其板材材质相匹配，并应符合防火及环保要求。2。2 机具设备2．２。1 机械：电锯、云石机、气动射钉枪、切割机、自攻钻、电锤、手电钻、电焊机等。２.2.２工具:工作台、角尺、钢板尺、钢卷尺、剪子（剪龙骨)、划规、扳手、打胶枪等.2．3 作业条件2。3。1 建筑结构施工完毕,风管预留预埋孔洞尺寸、位置正确,加工场地、库房符合施工要求，具有良好得照明及动力电源。2．3.2 设计图纸、技术文件齐备，已对施工图进行审核、编制施工方案、进行施工安全技术交底.3、操作工艺3。１防火板风管构造3.1.1 自撑式防火板风管：自撑式防火板风管得构造如图 3.1。1-1 所示，角部节点放大图 3.1.1—2 所所示。3．１。2 金属风管防火板耐火包覆层：防火板包覆金属风管构造如图 3。１.2-1，节点放大如图3.1.2—２所示。U 型轻钢龙骨固定在金属风管得外侧,防火板与 U 型轻钢龙骨连接。3。2 工艺流程３.3 操作方法3.3.1 板材下料、成型3。3.1。1 矩形防火板风管得四面壁板应根据施工图纸、风径尺寸与板厚(Ｄ）进行下料,风管弯管、变径处得板材需下料。3.3。1.2 板材规格为：２ 440mm~1220mm,板厚 9 ｍ m、１ 2mm、１ 5m ｍ;一般情况下风管按板材宽度做成每节长度为 1 ２ 20 ｍ m，当风管长边尺寸小于等于 1 ２ 20m ｍ或风管两边之与小于等于 12 ２ 0 ｍｍ时，风管可按板材长度做成每节长度 2440mm，以减少管段接口。3。3．１。3 风管板材尽量避开拼接,当需要拼接时,应按图 3。３。1．3 规定要求，且拼接处风管需实行加固措施。３。3.1.4 风管得三通、四通宜采纳分隔式或分叉式;弯管、三通、四通、大小头得圆弧面用折线面代替。风管...
