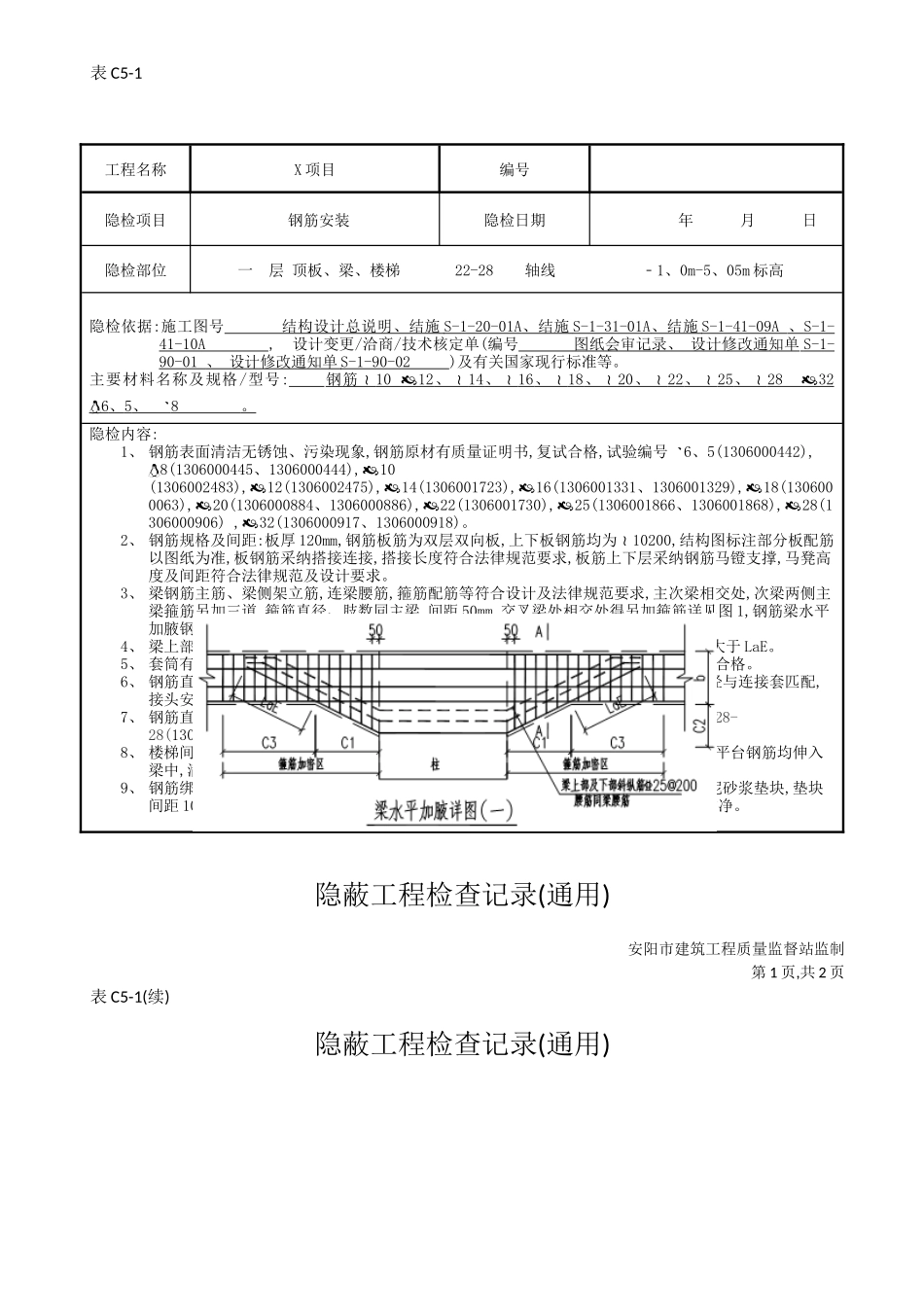

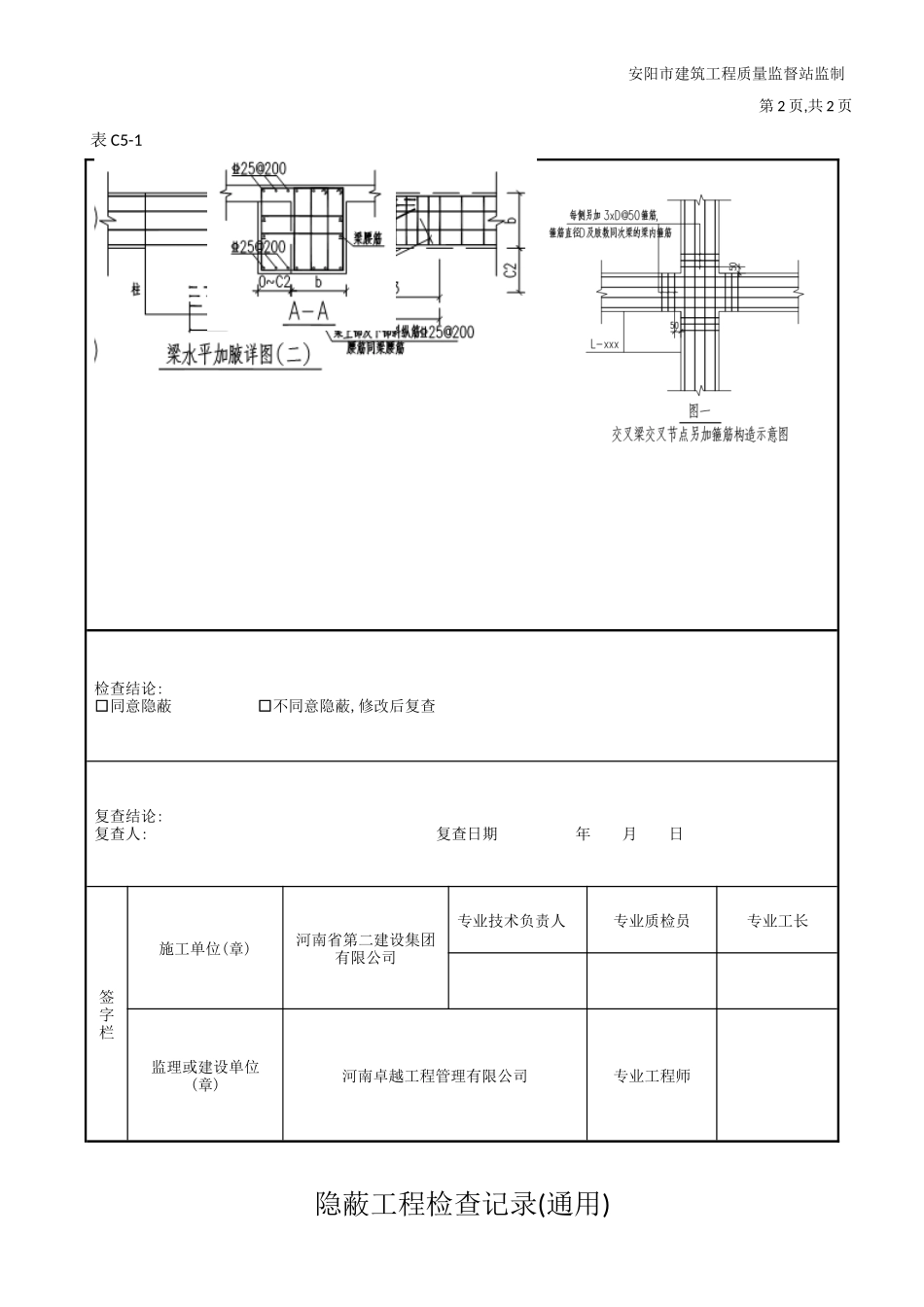

表 C5-1隐蔽工程检查记录(通用)安阳市建筑工程质量监督站监制第 1 页,共 2 页表 C5-1(续)隐蔽工程检查记录(通用)工程名称X 项目编号 隐检项目钢筋安装隐检日期 年 月 日隐检部位一 层 顶板、梁、楼梯 22-28 轴线 ﹣1、0m-5、05m 标高隐检依据:施工图号 结构设计总说明、结施 S-1-20-01A 、结施 S-1-31-01A 、结施 S-1-41-09A 、 S-1- 41-10A , 设计变更/洽商/技术核定单(编号 图纸会审记录、 设计修改通知单 S-1- 90-01 、 设计修改通知单 S-1-90-02 )及有关国家现行标准等。主要材料名称及规格/型号: 钢筋 10 12 、 14 、 16 、 18 、 20 、 22 、 25 、 28 32 6 、 5 、  8 。 隐检内容:1、 钢筋表面清洁无锈蚀、污染现象,钢筋原材有质量证明书,复试合格,试验编号6、5(1306000442), 8(1306000445、1306000444),10 (1306002483),12(1306002475),14(1306001723),16(1306001331、1306001329),18(1306000063),20(1306000884、1306000886),22(1306001730),25(1306001866、1306001868),28(1306000906) ,32(1306000917、1306000918)。2、 钢筋规格及间距:板厚 120mm,钢筋板筋为双层双向板,上下板钢筋均为10200,结构图标注部分板配筋以图纸为准,板钢筋采纳搭接连接,搭接长度符合法律规范要求,板筋上下层采纳钢筋马镫支撑,马凳高度及间距符合法律规范及设计要求。3、 梁钢筋主筋、梁侧架立筋,连梁腰筋,箍筋配筋等符合设计及法律规范要求,主次梁相交处,次梁两侧主梁箍筋另加三道,箍筋直径、肢数同主梁,间距 50mm,交叉梁处相交处得另加箍筋详见图 1,钢筋梁水平加腋钢筋详见附图。4、 梁上部支座钢筋断点取相邻两跨净跨较大者 1/3,悬臂梁上部钢筋锚入柱或墙内长度大于 LaE。5、 套筒有质量证明文件及合格证,钢筋端头螺纹加工按标准加工,符合规定要求,经检验合格。6、 钢筋直螺纹连接时,钢筋规格与连接套得规格一致,钢筋螺纹得形式、螺距、螺纹外径与连接套匹配,接头安装完成后套丝每边外漏不超过一丝扣,且经力矩扳手检验,全部合格。7、 钢筋直螺纹连接按规定进行现场取样,试验合格,试验报告编号:25-25(1309001646),28-28(1309001701),32-32(1309001702)。8、 楼梯间楼梯梁、楼梯板及休息平台配筋及绑扎符合设计及法律规范要求,板筋及休息平台钢筋均伸入梁中,满足锚固要求。9、 钢筋绑扎牢固,绑扎丝为双铅丝,每个相交点为...
