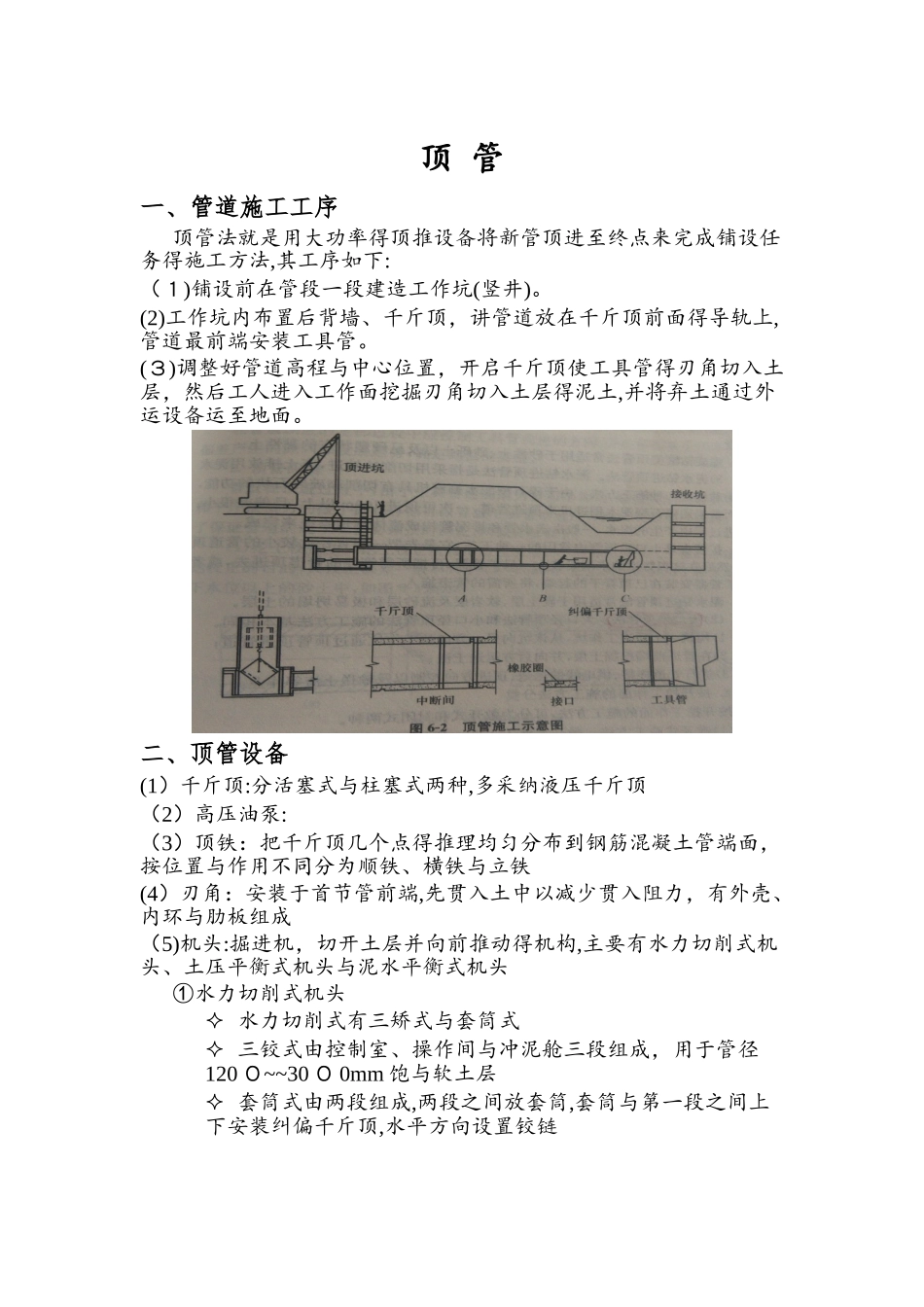

顶 管一、管道施工工序 顶管法就是用大功率得顶推设备将新管顶进至终点来完成铺设任务得施工方法,其工序如下:（１)铺设前在管段一段建造工作坑(竖井)。(2)工作坑内布置后背墙、千斤顶，讲管道放在千斤顶前面得导轨上,管道最前端安装工具管。(３)调整好管道高程与中心位置，开启千斤顶使工具管得刃角切入土层，然后工人进入工作面挖掘刃角切入土层得泥土,并将弃土通过外运设备运至地面。二、顶管设备(1）千斤顶:分活塞式与柱塞式两种,多采纳液压千斤顶（2）高压油泵:（3）顶铁：把千斤顶几个点得推理均匀分布到钢筋混凝土管端面，按位置与作用不同分为顺铁、横铁与立铁(4）刃角：安装于首节管前端,先贯入土中以减少贯入阻力，有外壳、内环与肋板组成（5)机头:掘进机，切开土层并向前推动得机构,主要有水力切削式机头、土压平衡式机头与泥水平衡式机头 ①水力切削式机头 水力切削式有三矫式与套筒式 三铰式由控制室、操作间与冲泥舱三段组成，用于管径120 ０~~30 ０ 0mm 饱与软土层 套筒式由两段组成,两段之间放套筒,套筒与第一段之间上下安装纠偏千斤顶,水平方向设置铰链 ②土压平衡式机头 切下泥土中注入流动性与不透水性得作泥材料，就是切下来得土变成流动性得、不透水得特别土体使之充满密封舱,并保持压力平衡挖面土压 适用于含水量较高得黏性、砂性土以及地面隆陷要求控制 较严格地区 ③ 泥水平衡式机头 与土压平衡式机头类似 挖掘面稳定、地面沉降小、可以连续出土,但因泥水量大,弃土得运输与堆放比较困难三、顶管施工方法1、按铺设管道口径分类（1）小口径顶管法（管道内径小于 8 ００ mm 管道） ①挤压类施工法: 管段形状有锥形挤压（管尖)与开口挤压(管帽) 锥形挤压正面阻力大,易偏差,无需排泥 开口挤压正面阻力小,顶进就是土体挤入管内形成土塞，及时排除土塞以减少正面阻力 挤压类施工法适用于软土层,如淤泥之土、沙土、软塑状态得黏性土,不适合用于土质不均匀或混有大小石块得土层 ② 螺旋钻输类顶管法： 管道前段管外安装螺旋钻头,钻头通过管道内钻杆与螺旋输送机连接,可以边切削、边顶进、边输送 适用于砂性土、砂砾土以及呈硬塑状态得黏性土 ③泥水钻进顶管法： 采纳切削法钻进,弃土排放采纳泥水 采纳碎石型泥水掘进机，一次可顶进 100m 以上，偏差小 泥水由输送管与排泥管排放 适用于硬土层、软岩层及流沙层与极易坍塌得土层 ④扩管法: 先顶进小直径...
