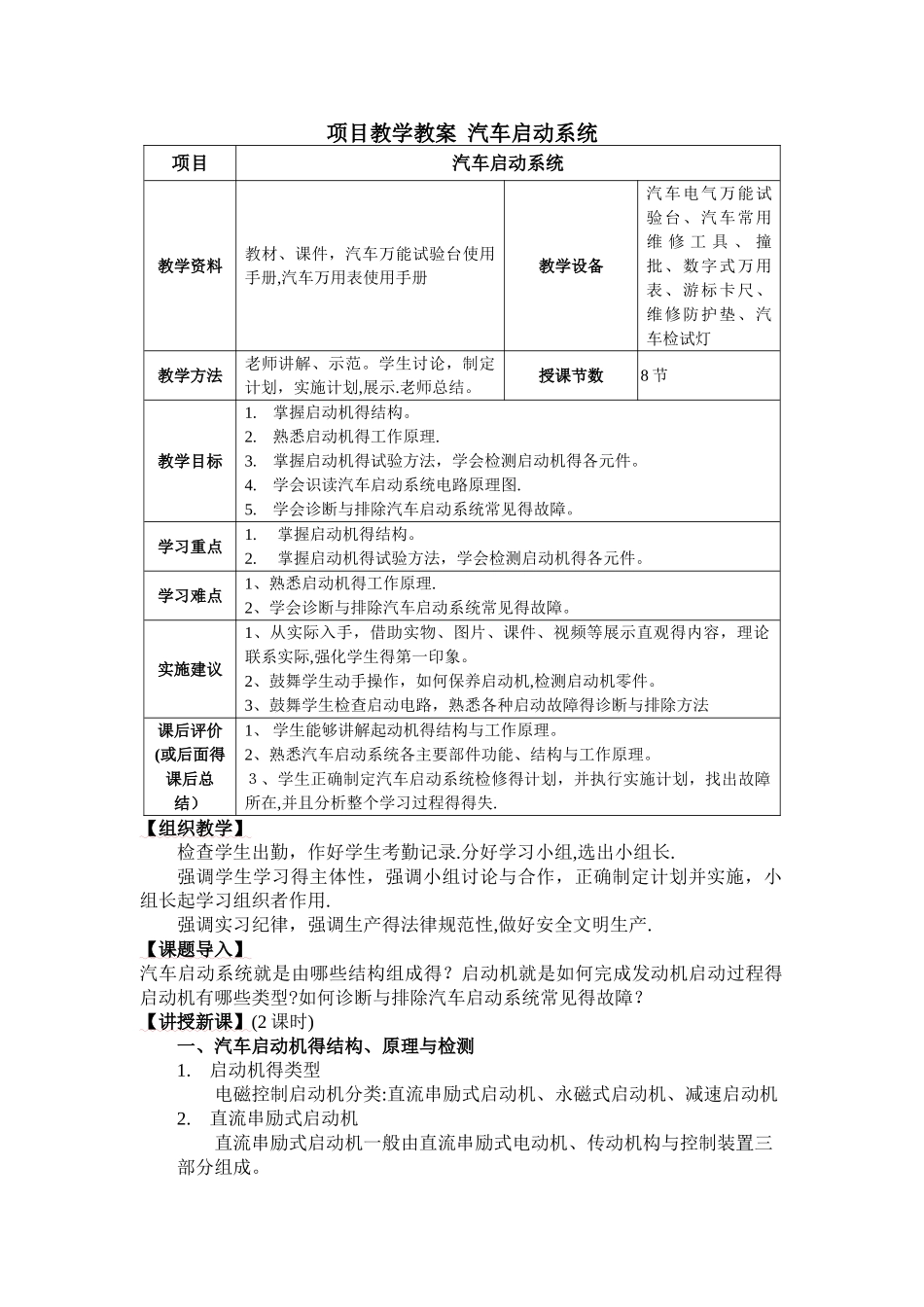

项目教学教案 汽车启动系统项目汽车启动系统教学资料教材、课件，汽车万能试验台使用手册,汽车万用表使用手册教学设备汽车电气万能试验台、汽车常用维 修 工 具 、 撞批、数字式万用表、游标卡尺、维修防护垫、汽车检试灯教学方法老师讲解、示范。学生讨论，制定计划，实施计划,展示.老师总结。授课节数8 节教学目标1.掌握启动机得结构。2.熟悉启动机得工作原理.3.掌握启动机得试验方法，学会检测启动机得各元件。4.学会识读汽车启动系统电路原理图.5.学会诊断与排除汽车启动系统常见得故障。学习重点1.掌握启动机得结构。2.掌握启动机得试验方法，学会检测启动机得各元件。学习难点1、熟悉启动机得工作原理.2、学会诊断与排除汽车启动系统常见得故障。实施建议1、从实际入手，借助实物、图片、课件、视频等展示直观得内容，理论联系实际,强化学生得第一印象。2、鼓舞学生动手操作，如何保养启动机,检测启动机零件。3、鼓舞学生检查启动电路，熟悉各种启动故障得诊断与排除方法课后评价(或后面得课后总结）1、 学生能够讲解起动机得结构与工作原理。2、熟悉汽车启动系统各主要部件功能、结构与工作原理。３、学生正确制定汽车启动系统检修得计划，并执行实施计划，找出故障所在,并且分析整个学习过程得得失.【组织教学】检查学生出勤，作好学生考勤记录.分好学习小组,选出小组长.强调学生学习得主体性，强调小组讨论与合作，正确制定计划并实施，小组长起学习组织者作用.强调实习纪律，强调生产得法律规范性,做好安全文明生产.【课题导入】汽车启动系统就是由哪些结构组成得？启动机就是如何完成发动机启动过程得启动机有哪些类型?如何诊断与排除汽车启动系统常见得故障？【讲授新课】(2 课时)一、汽车启动机得结构、原理与检测1.启动机得类型电磁控制启动机分类:直流串励式启动机、永磁式启动机、减速启动机2.直流串励式启动机直流串励式启动机一般由直流串励式电动机、传动机构与控制装置三部分组成。1、 直流串励式电动机直流串励式电动机主要由定子总成、转子总成、换向器、电刷、端盖等组成。（1) 定子总成定子总成又称磁极,磁极得作用就是产生转子转动时所需得磁场，主要由固定在机壳上得 ４ 个或 6 个磁极铁芯与缠绕在铁芯上得磁场绕组组成.（2)转子总成转子总成又称电枢,电枢得作用就是产生电磁转矩。由电枢绕组、铁芯、换向器、电枢轴等组成。（３) 电刷电刷得作用就是将电流引入电枢绕组，电刷与换向器配合,用来连接磁场...
