项目溶洞处理施工方案

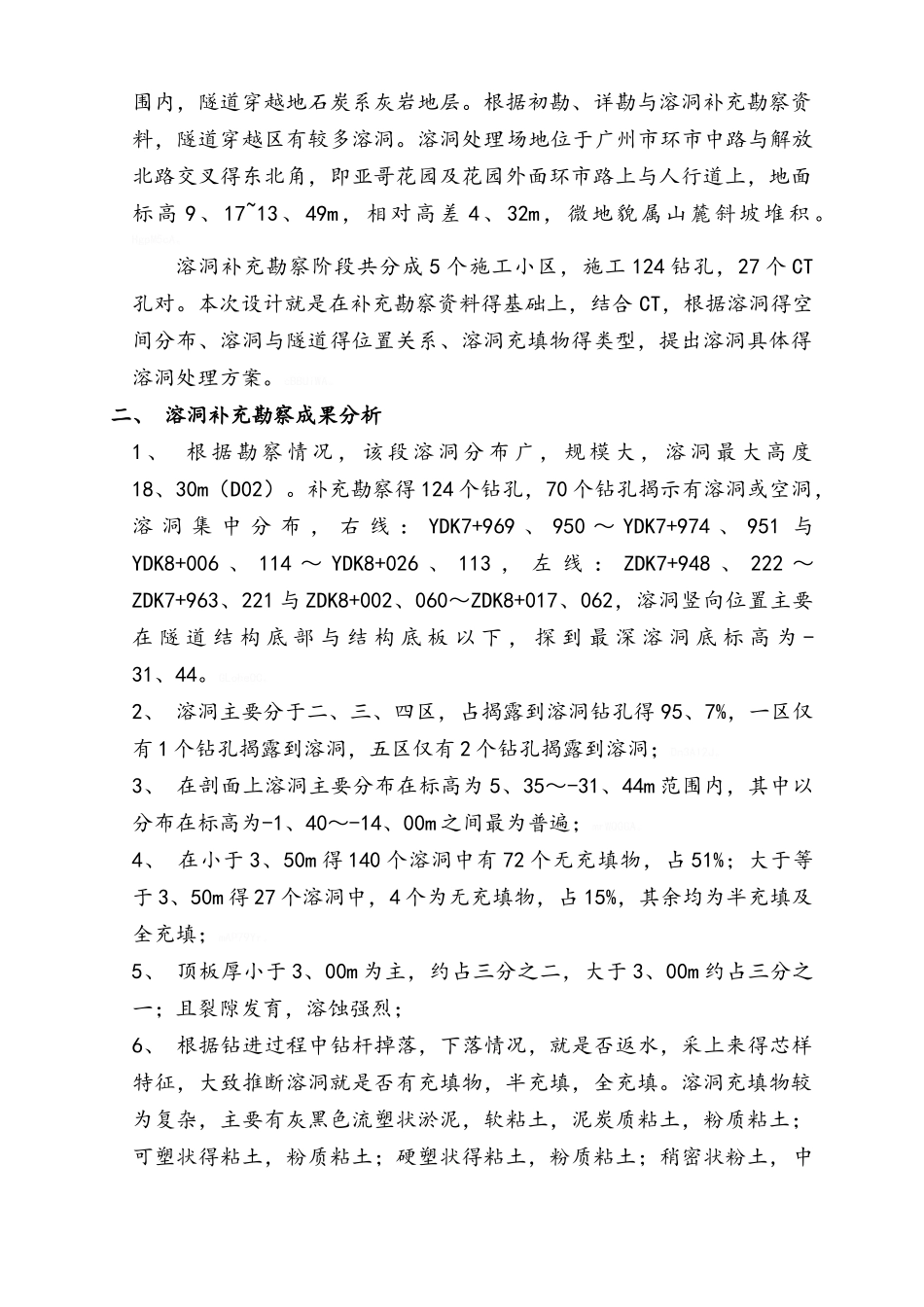

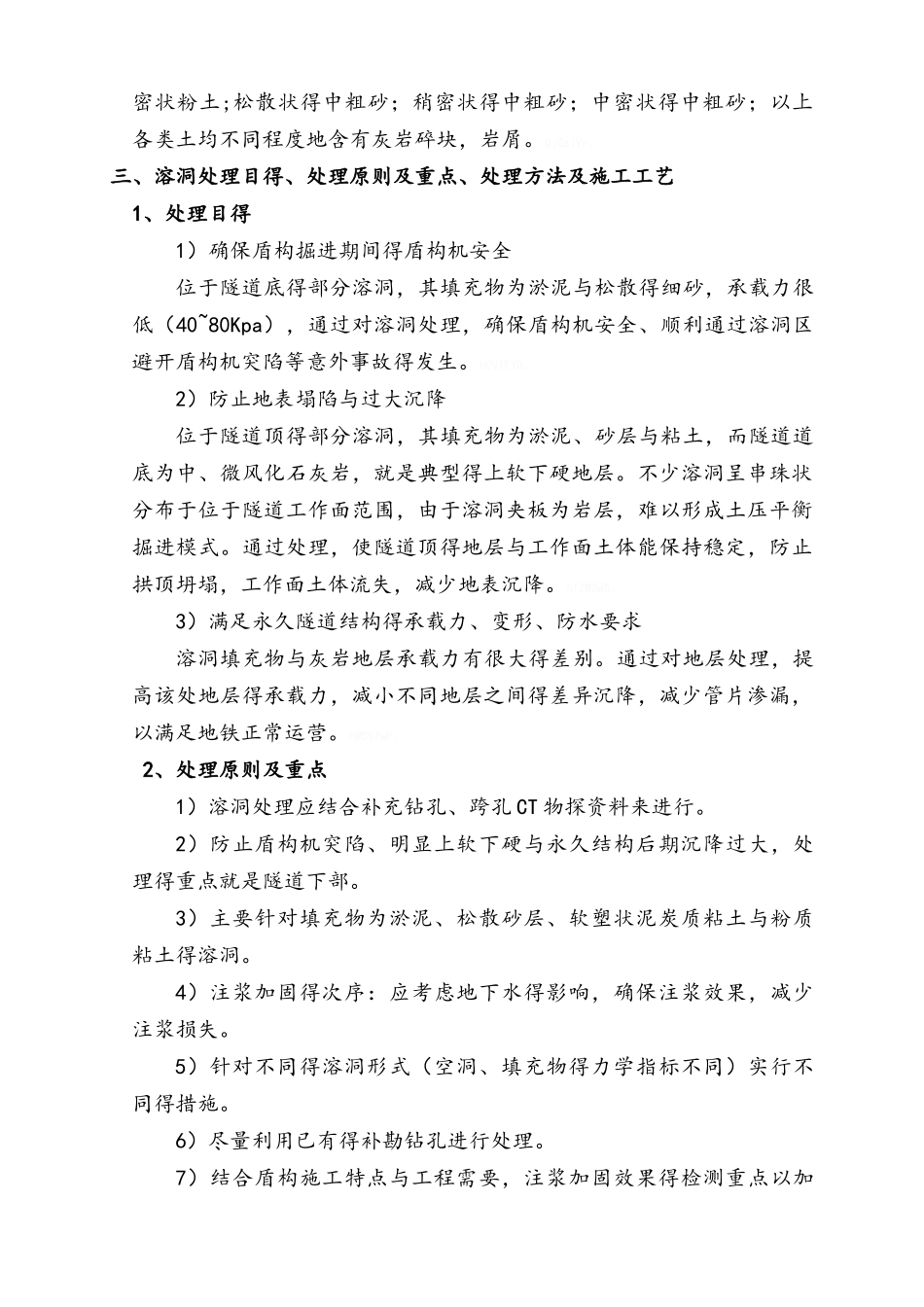

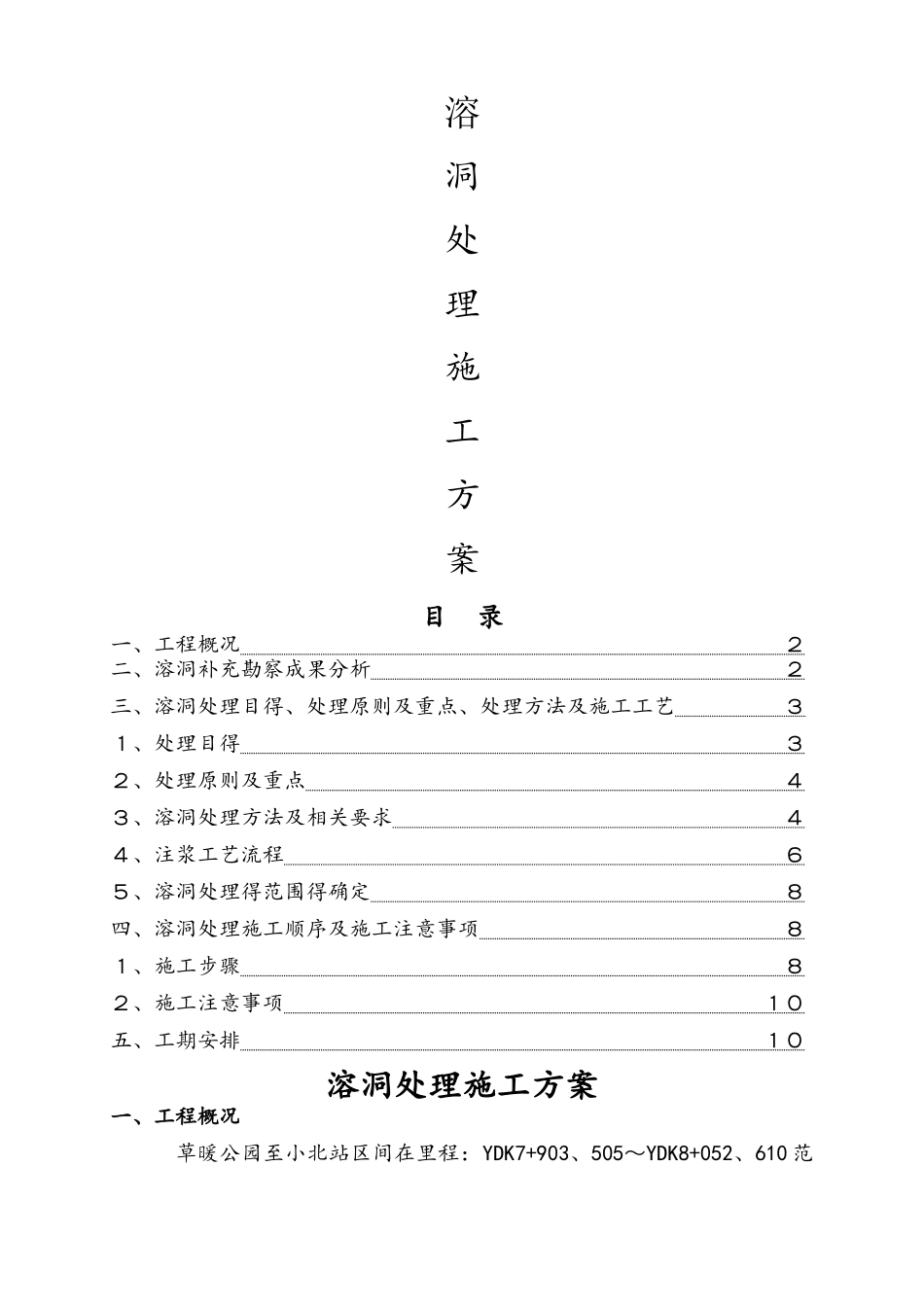

溶洞处理施工方案目 录一、工程概况 ２二、溶洞补充勘察成果分析 ２三、溶洞处理目得、处理原则及重点、处理方法及施工工艺 ３１、处理目得 ３２、处理原则及重点 ４３、溶洞处理方法及相关要求 ４４、注浆工艺流程 ６５、溶洞处理得范围得确定 ８四、溶洞处理施工顺序及施工注意事项 ８１、施工步骤 ８２、施工注意事项 １０五、工期安排 １０溶洞处理施工方案一、工程概况草暖公园至小北站区间在里程：YDK7+903、505～YDK8+052、610 范围内，隧道穿越地石炭系灰岩地层。根据初勘、详勘与溶洞补充勘察资料，隧道穿越区有较多溶洞。溶洞处理场地位于广州市环市中路与解放北路交叉得东北角，即亚哥花园及花园外面环市路上与人行道上，地面标高 9、17~13、49m，相对高差 4、32m，微地貌属山麓斜坡堆积 。HgpM5cA。溶洞补充勘察阶段共分成 5 个施工小区，施工 124 钻孔，27 个 CT孔对。本次设计就是在补充勘察资料得基础上，结合 CT，根据溶洞得空间分布、溶洞与隧道得位置关系、溶洞充填物得类型，提出溶洞具体得溶洞处理方案。cBBUiWA。二、 溶洞补充勘察成果分析1 、 根 据 勘 察 情 况 ， 该 段 溶 洞 分 布 广 ， 规 模 大 ， 溶 洞 最 大 高 度18、30m（D02）。补充勘察得 124 个钻孔，70 个钻孔揭示有溶洞或空洞，溶 洞 集 中 分 布 ， 右 线 ： YDK7+969 、 950 ～ YDK7+974 、 951 与YDK8+006 、 114 ～ YDK8+026 、 113 ， 左 线 ： ZDK7+948 、 222 ～ZDK7+963、221 与 ZDK8+002、060～ZDK8+017、062，溶洞竖向位置主要在 隧 道 结 构 底 部 与 结 构 底 板 以 下 ， 探 到 最 深 溶 洞 底 标 高 为 -31、44。GLoheOC。2、 溶洞主要分于二、三、四区，占揭露到溶洞钻孔得 95、7%，一区仅有 1 个钻孔揭露到溶洞，五区仅有 2 个钻孔揭露到溶洞；Dn3AI2J。3、 在剖面上溶洞主要分布在标高为 5、35～-31、44m 范围内，其中以分布在标高为-1、40～-14、00m 之间最为普遍；mrWQGGA。4、 在小于 3、50m 得 140 个溶洞中有 72 个无充填物，占 51%；大于等于 3、50m 得 27 个溶洞中，4 个为无充填物，占 15%，其余均为半充填及全充填；mAP79Yr。5、 顶板厚小于 3、00m 为主，约占三分之二，大于 3、00m 约占三分之一；且裂隙发育，溶蚀强烈；6、 根据钻进过程中钻杆掉落，下落情况，就是否返水，...
