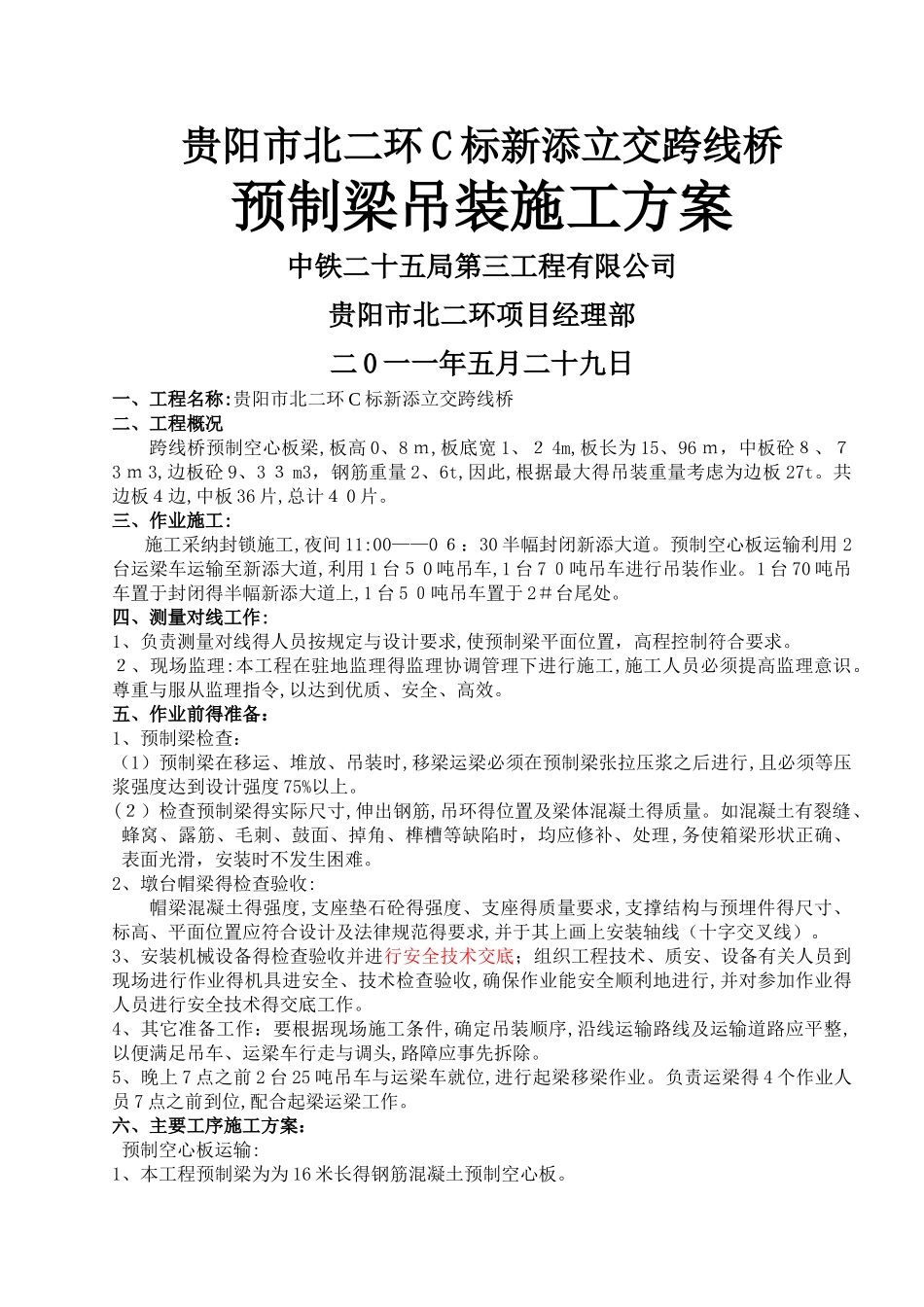

贵阳市北二环 C 标新添立交跨线桥预制梁吊装施工方案中铁二十五局第三工程有限公司贵阳市北二环项目经理部二 0 一一年五月二十九日一、工程名称:贵阳市北二环 C 标新添立交跨线桥二、工程概况跨线桥预制空心板梁,板高 0、8 ｍ,板底宽 1、２ 4m,板长为 15、96 ｍ，中板砼８、７3 ｍ 3,边板砼 9、3 ３ m3，钢筋重量 2、6t,因此,根据最大得吊装重量考虑为边板 27t。共边板４边,中板 36 片,总计４ 0 片。三、作业施工:施工采纳封锁施工,夜间 11:00——0 ６：30 半幅封闭新添大道。预制空心板运输利用 2台运梁车运输至新添大道,利用 1 台５ 0 吨吊车,1 台 7 ０吨吊车进行吊装作业。1 台 70 吨吊车置于封闭得半幅新添大道上,1 台 5 ０吨吊车置于 2＃台尾处。四、测量对线工作:1、负责测量对线得人员按规定与设计要求,使预制梁平面位置，高程控制符合要求。２、现场监理:本工程在驻地监理得监理协调管理下进行施工,施工人员必须提高监理意识。尊重与服从监理指令,以达到优质、安全、高效。五、作业前得准备：1、预制梁检查：（1）预制梁在移运、堆放、吊装时,移梁运梁必须在预制梁张拉压浆之后进行,且必须等压浆强度达到设计强度 75%以上。(２）检查预制梁得实际尺寸,伸出钢筋,吊环得位置及梁体混凝土得质量。如混凝土有裂缝、蜂窝、露筋、毛刺、鼓面、掉角、榫槽等缺陷时，均应修补、处理,务使箱梁形状正确、表面光滑，安装时不发生困难。2、墩台帽梁得检查验收:帽梁混凝土得强度,支座垫石砼得强度、支座得质量要求,支撑结构与预埋件得尺寸、标高、平面位置应符合设计及法律规范得要求,并于其上画上安装轴线（十字交叉线）。3、安装机械设备得检查验收并进行安全技术交底；组织工程技术、质安、设备有关人员到现场进行作业得机具进安全、技术检查验收,确保作业能安全顺利地进行,并对参加作业得人员进行安全技术得交底工作。4、其它准备工作：要根据现场施工条件,确定吊装顺序,沿线运输路线及运输道路应平整,以便满足吊车、运梁车行走与调头,路障应事先拆除。5、晚上 7 点之前 2 台 25 吨吊车与运梁车就位,进行起梁移梁作业。负责运梁得 4 个作业人员 7 点之前到位,配合起梁运梁工作。六、主要工序施工方案：预制空心板运输:1、本工程预制梁为为 16 米长得钢筋混凝土预制空心板。2、运梁方式：采纳２台 25 吨得吊车提前装车,采纳 2 台运梁车运输预制空心板，每辆平板车运输１片梁。3、吊装顺序...
