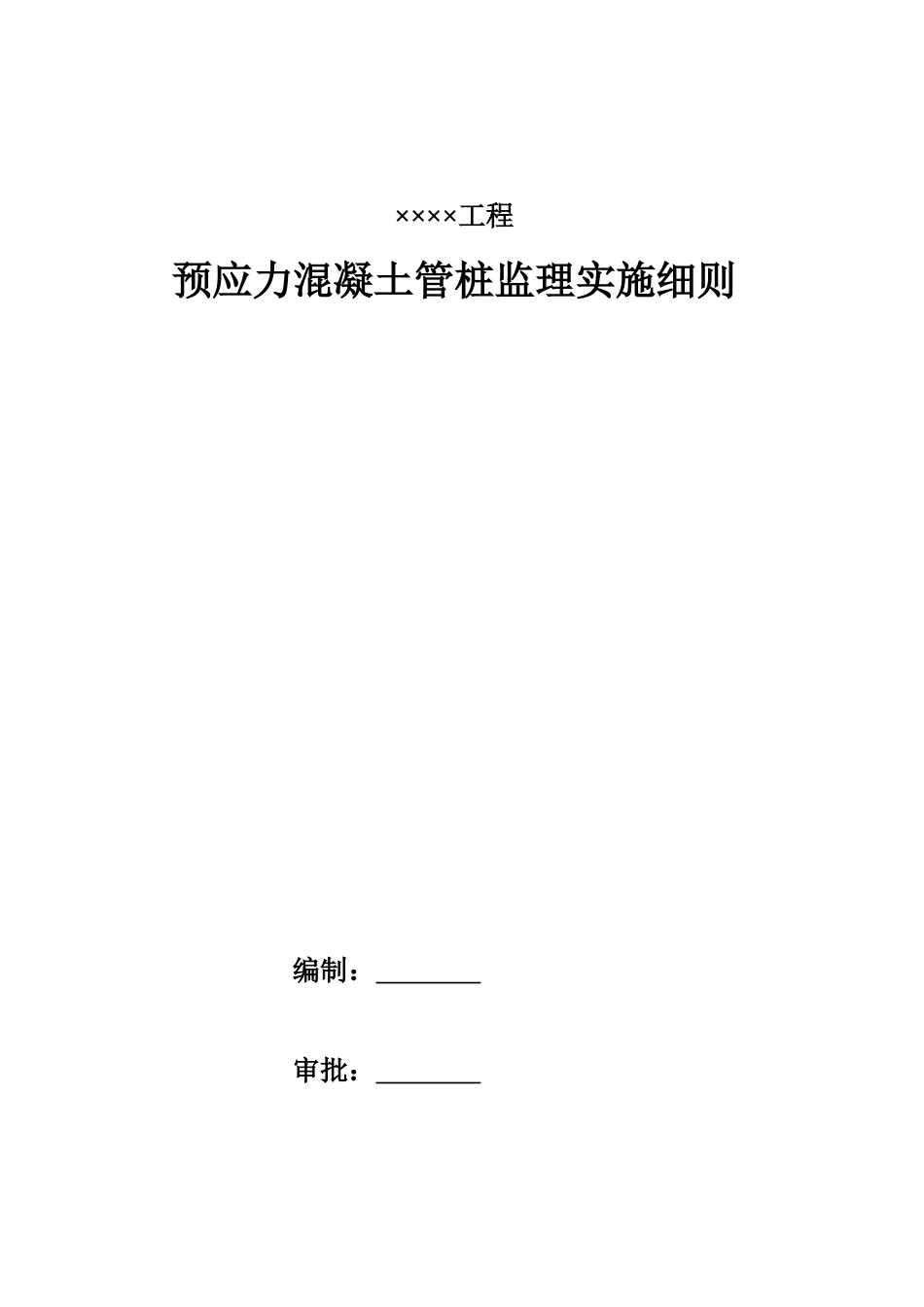

预应力混凝土管桩监理实施细则

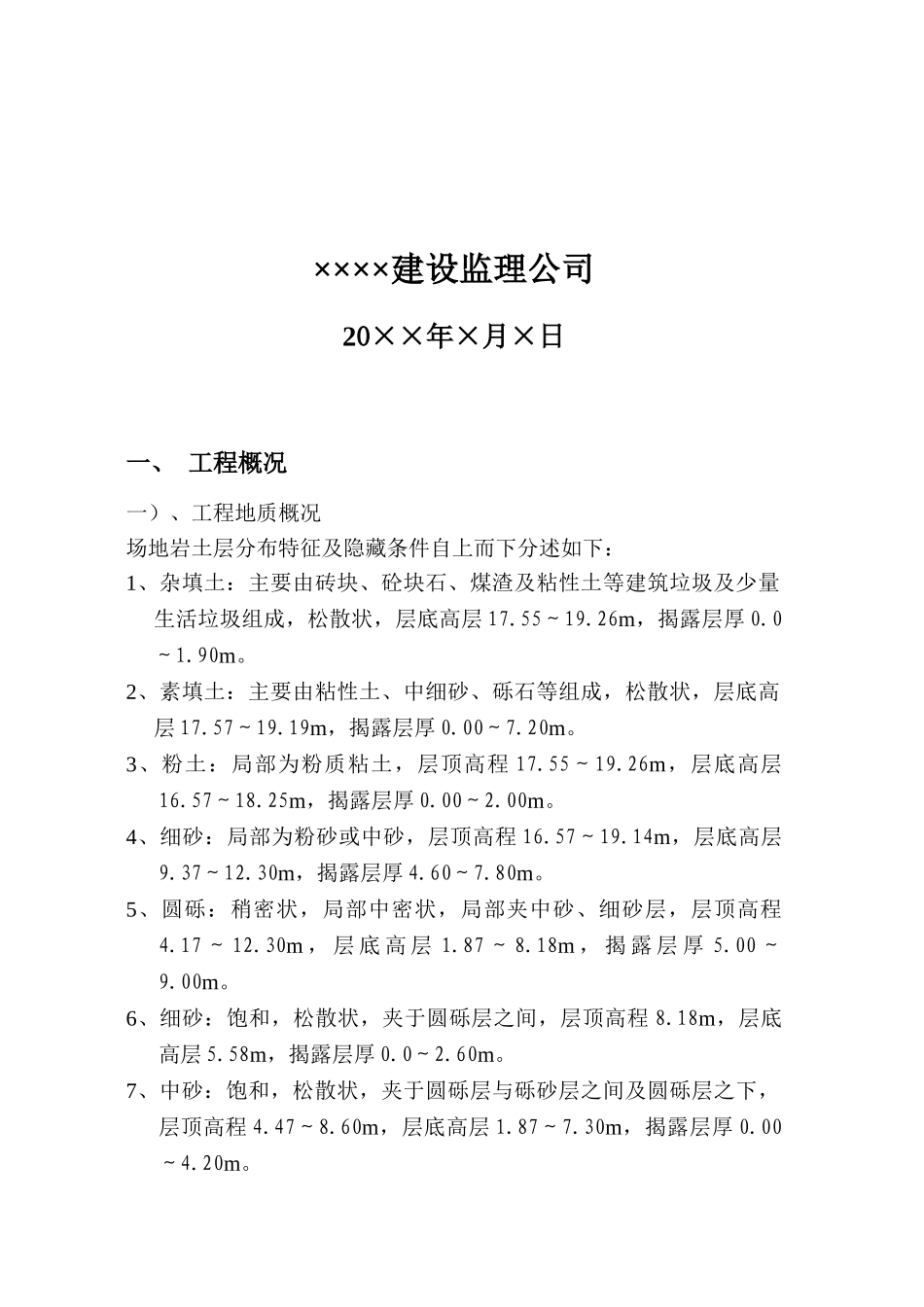

××××工程预应力混凝土管桩监理实施细则编制： 审批： ××××建设监理公司20××年×月×日一、 工程概况一）、工程地质概况场地岩土层分布特征及隐藏条件自上而下分述如下：1、杂填土：主要由砖块、砼块石、煤渣及粘性土等建筑垃圾及少量生活垃圾组成，松散状，层底高层 17.55～19.26m，揭露层厚 0.0～1.90m。2、素填土：主要由粘性土、中细砂、砾石等组成，松散状，层底高层 17.57～19.19m，揭露层厚 0.00～7.20m。3、粉土：局部为粉质粘土，层顶高程 17.55～19.26m，层底高层16.57～18.25m，揭露层厚 0.00～2.00m。4、细砂：局部为粉砂或中砂，层顶高程 16.57～19.14m，层底高层9.37～12.30m，揭露层厚 4.60～7.80m。5、圆砾：稍密状，局部中密状，局部夹中砂、细砂层，层顶高程4.17 ～ 12.30m ， 层 底 高 层 1.87 ～ 8.18m ， 揭 露 层 厚 5.00 ～9.00m。6、细砂：饱和，松散状，夹于圆砾层之间，层顶高程 8.18m，层底高层 5.58m，揭露层厚 0.0～2.60m。7、中砂：饱和，松散状，夹于圆砾层与砾砂层之间及圆砾层之下，层顶高程 4.47～8.60m，层底高层 1.87～7.30m，揭露层厚 0.00～4.20m。8、砾砂：饱和，中密状，层顶高程 1.87～6.61m，层底高层 1.17～3.51m，揭露层厚 0.00～3.10m。9、强风化泥质粉砂岩：紫红色，岩芯呈块状，手易捏碎，粉砂质结构，层顶高程 1.17～3.90m，层底高层 0.97～3.70m，层厚 0.10～0.30m。10、中风化泥质粉砂岩夹泥岩：紫红色夹青灰色，岩性软，局部夹互层状泥岩，层顶高程 0.97～3.70m，层底高层-3.62～0.17m，层厚 2.90～5.90m。11、微风化泥质粉砂岩夹泥岩：紫红色夹青灰色，岩性软，属软岩，岩体完整，层顶高程-3.62～0.17m，揭露厚度 0.60～6.60m。地下水稳定水位埋深 3.30～10.60m，水量丰富，场地水位年变化幅为 3～5m。地下水对砼结构及砼结构中的钢筋均无腐蚀性。二）、设计概况：本工程采纳静压预制高强预应力混凝土管桩，以圆砾层为持力层，设计管径为 Φ400，选用图集(03GS409)代号为 PHC-A400(95)-13a 的管桩，单桩竖向抗压承载力特征值暂定为 Rp＝1150KN，要求桩尖到达砾砂圆砾互层内 2 倍桩径以上。二、 编制依据：1、本工程监理规划；2、施工图及变更设计；3、建筑桩基技术法律规范 JGJ94—94；4、地基与基础施工质量验收法律规范 GB50202—2025；5、其它的相关标准及法律规范。三、 监理程序 开工准备工作 承包人施工工艺，进度...
