饮料装箱生产线

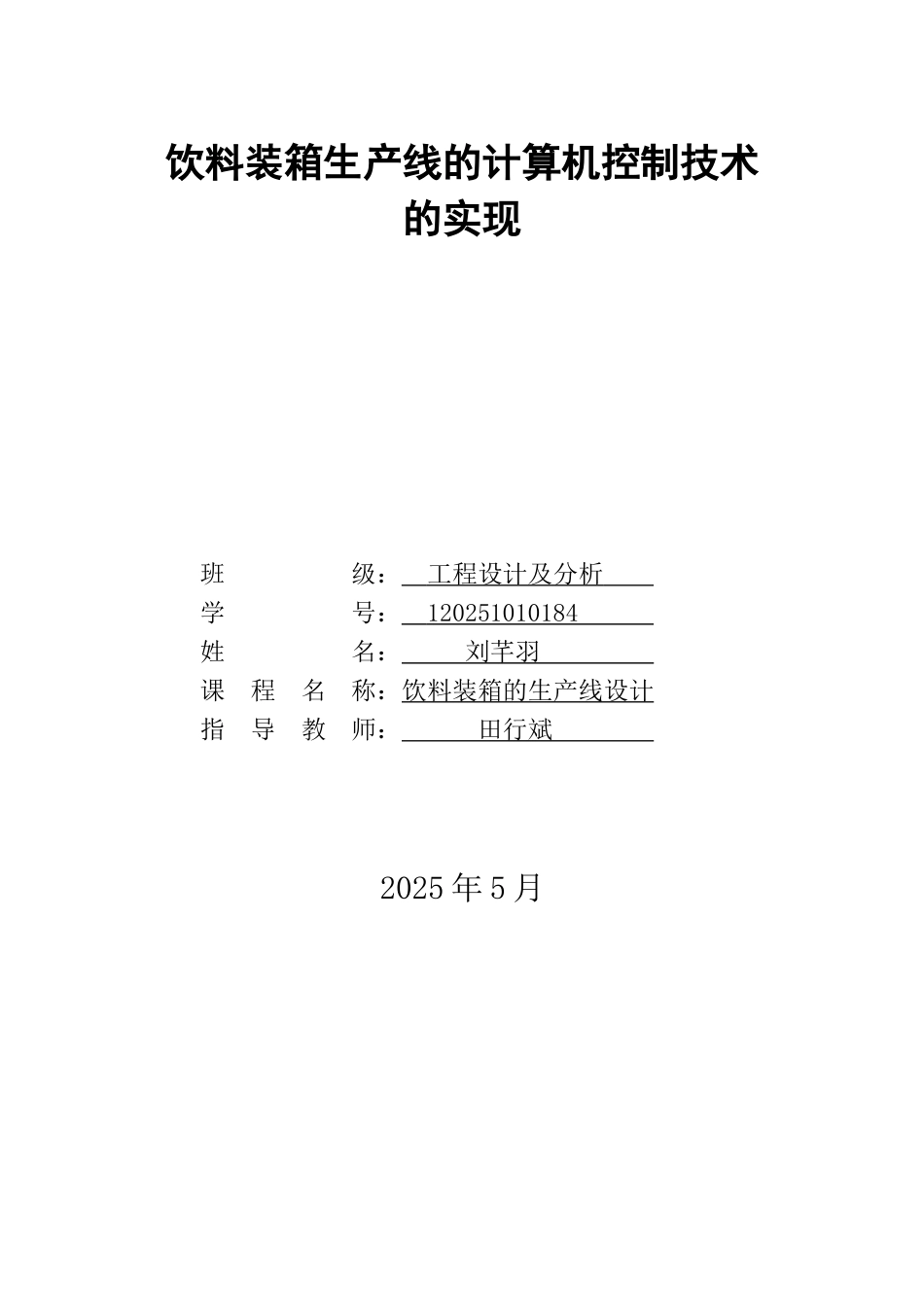

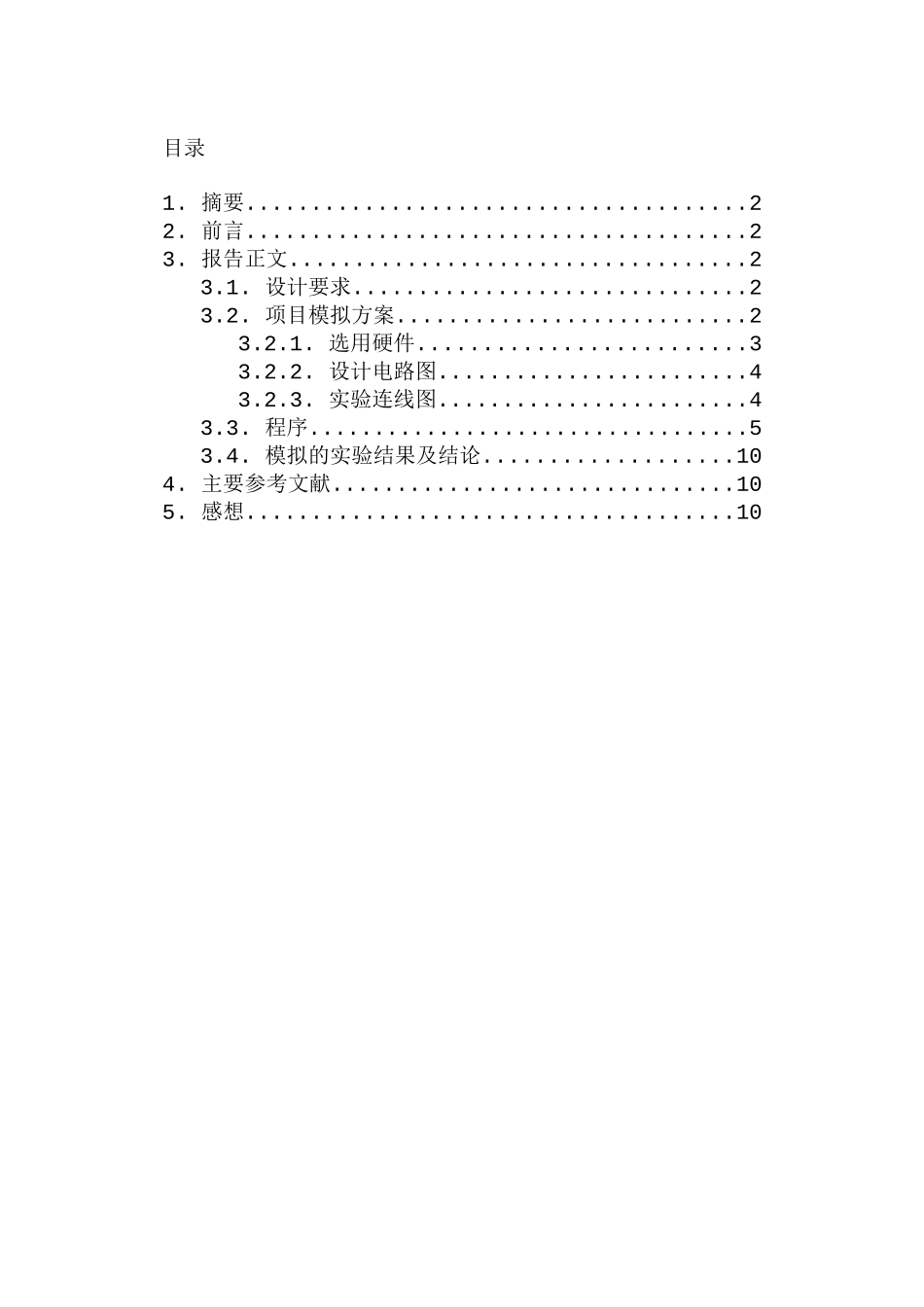

饮料装箱生产线的计算机控制技术的实现班 级： 工程设计及分析 学 号： 120251010184 姓 名： 刘芊羽 课 程 名 称：饮料装箱的生产线设计指 导 教 师： 田行斌 2025 年 5 月目录1. 摘要......................................22. 前言......................................23. 报告正文...................................23.1. 设计要求..............................23.2. 项目模拟方案...........................23.2.1. 选用硬件.........................33.2.2. 设计电路图........................43.2.3. 实验连线图........................43.3. 程序..................................53.4. 模拟的实验结果及结论...................104. 主要参考文献...............................105. 感想.....................................10项目名称（饮料装箱的生产线设计）刘芊羽（燕山大学 机械工程学院）1. 摘要用星研试验仪上芯片模拟实现装箱计数传送满箱等实际过程，根据芯片的的功能选取恰当芯片，设计电路编写试验程序，连接实验仪上芯片，最终运行得到预期效果，最终每个现象的序序显示符合装瓶送箱回箱计数等预定模拟过程，得到预期效果。2. 前言目前，计算机的进展已经渗透到各个领域，用计算机实现产品生产的自动化控制可以把人从单调的机械式的工作中解放出来，并能极大地提高生产效率。因此许多自动生产系统应运而生，并得到迅猛进展。饮品自动装箱系统便是其中的一种。3. 报告正文3.1.设计要求某厂生产瓶装保健饮品，每 10 瓶装一箱，要求箱满时，启动送箱装置，先送走满箱到位（延时一定时间），再送来空箱到位（延时一定时间），满箱和空箱分别在两个不同的传送带上传送。能人为控制生产线的启动和停止（比如键盘上，按某一键启动，启动后按任意键停止）。能在数码管上显示当时已装满送出的箱数。3.2.项目模拟方案（1） 用 8 号开关控制生产过程的运行与停止（2） 黄灯闪耀十次模拟装瓶计数过程 （3） 蜂鸣响模拟运送满箱过程 （4） 直流电机转动模拟送回空箱过程 （5） LED 数码管右四位每次自增一显示满箱数目下接正文。实现过程： 3.2.1.选用硬件表 1 实验设备清单设备数量82551蜂鸣器1开关1发光二极管2LED 数码管4直流电机1导线若干3.2.2.设计电路图3.2.3.实验连线图3.3.程序.model small.stack.dataled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh...
