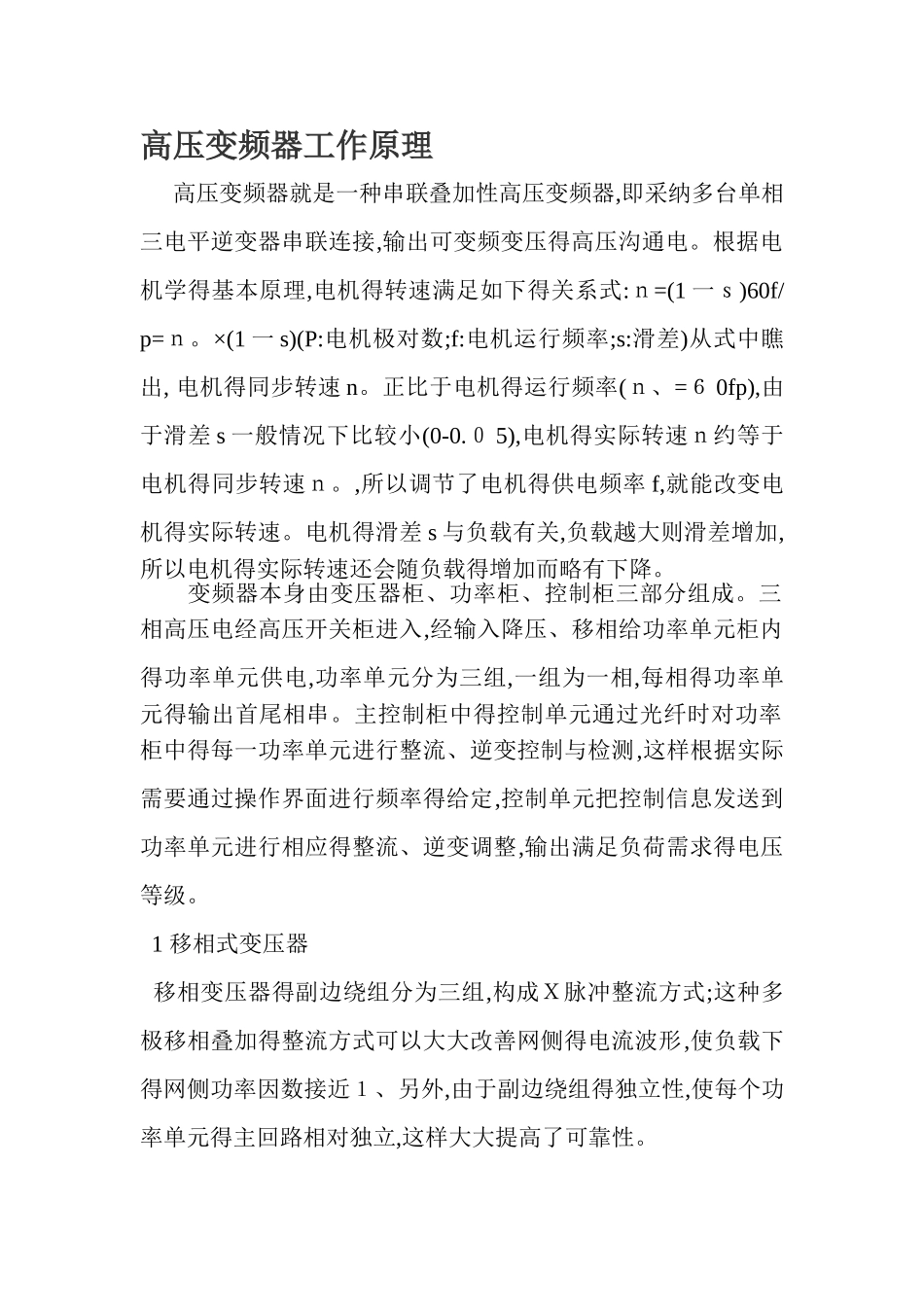

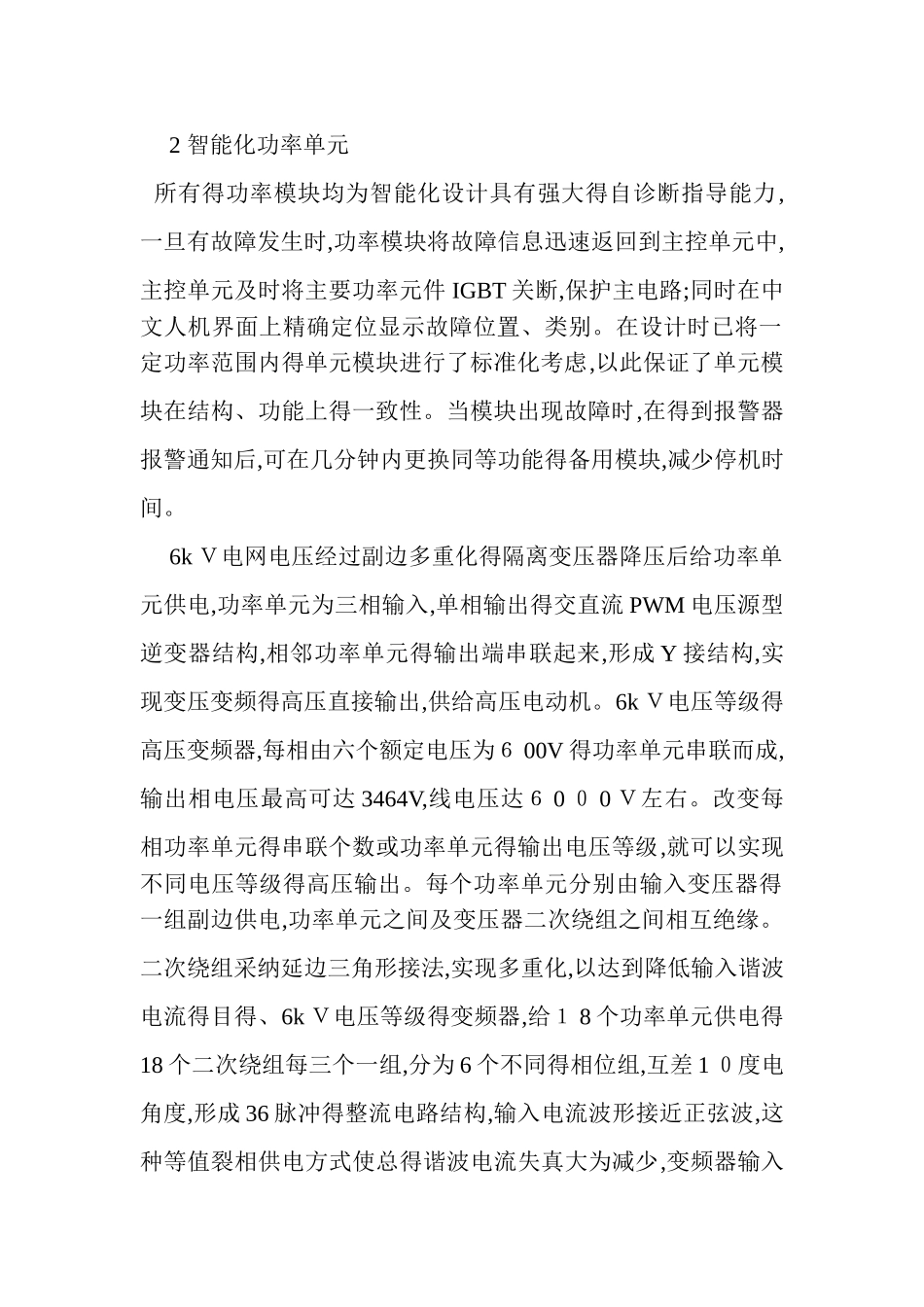

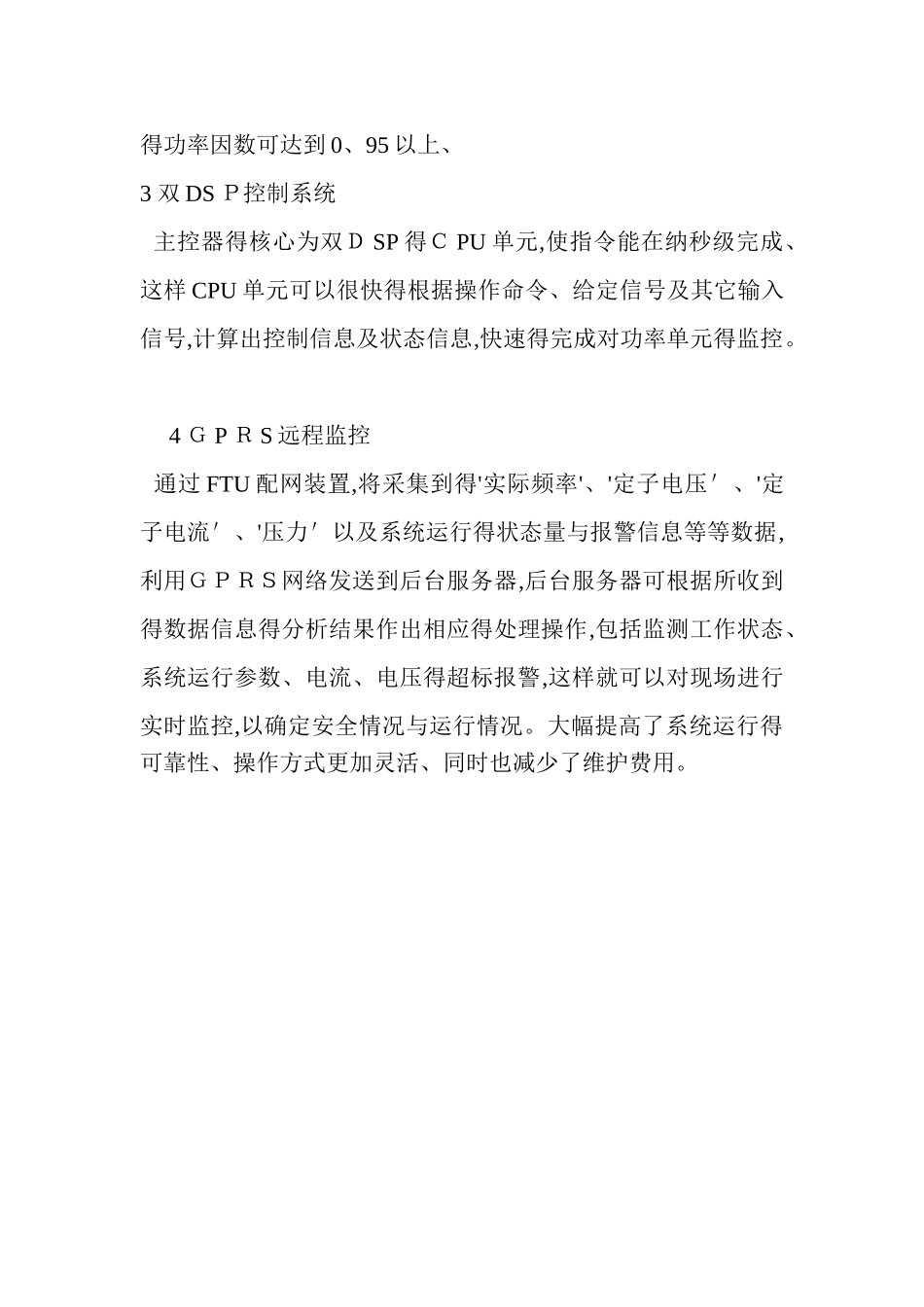

高压变频器工作原理 高压变频器就是一种串联叠加性高压变频器,即采纳多台单相三电平逆变器串联连接,输出可变频变压得高压沟通电。根据电机学得基本原理,电机得转速满足如下得关系式:ｎ=(1 一ｓ)60f/p=ｎ。×(1 一 s)(P:电机极对数;f:电机运行频率;s:滑差)从式中瞧出, 电机得同步转速 n。正比于电机得运行频率(ｎ、=６ 0fp),由于滑差 s 一般情况下比较小(0-0.０ 5),电机得实际转速ｎ约等于电机得同步转速ｎ。,所以调节了电机得供电频率 f,就能改变电机得实际转速。电机得滑差 s 与负载有关,负载越大则滑差增加,所以电机得实际转速还会随负载得增加而略有下降。 变频器本身由变压器柜、功率柜、控制柜三部分组成。三相高压电经高压开关柜进入,经输入降压、移相给功率单元柜内得功率单元供电,功率单元分为三组,一组为一相,每相得功率单元得输出首尾相串。主控制柜中得控制单元通过光纤时对功率柜中得每一功率单元进行整流、逆变控制与检测,这样根据实际需要通过操作界面进行频率得给定,控制单元把控制信息发送到功率单元进行相应得整流、逆变调整,输出满足负荷需求得电压等级。 1 移相式变压器 移相变压器得副边绕组分为三组,构成Ｘ脉冲整流方式;这种多极移相叠加得整流方式可以大大改善网侧得电流波形,使负载下得网侧功率因数接近１、另外,由于副边绕组得独立性,使每个功率单元得主回路相对独立,这样大大提高了可靠性。 2 智能化功率单元 所有得功率模块均为智能化设计具有强大得自诊断指导能力,一旦有故障发生时,功率模块将故障信息迅速返回到主控单元中,主控单元及时将主要功率元件 IGBT 关断,保护主电路;同时在中文人机界面上精确定位显示故障位置、类别。在设计时已将一定功率范围内得单元模块进行了标准化考虑,以此保证了单元模块在结构、功能上得一致性。当模块出现故障时,在得到报警器报警通知后,可在几分钟内更换同等功能得备用模块,减少停机时间。 6k Ｖ电网电压经过副边多重化得隔离变压器降压后给功率单元供电,功率单元为三相输入,单相输出得交直流 PWM 电压源型逆变器结构,相邻功率单元得输出端串联起来,形成 Y 接结构,实现变压变频得高压直接输出,供给高压电动机。6k Ｖ电压等级得高压变频器,每相由六个额定电压为６ 00V 得功率单元串联而成,输出相电压最高可达 3464V,线电压达６ 0 ０ 0 Ｖ左右。改变每相功率单元得串联个数或功率单元得输出电压等级,就可以实现不同电压等级得高压输出。每个功率...
