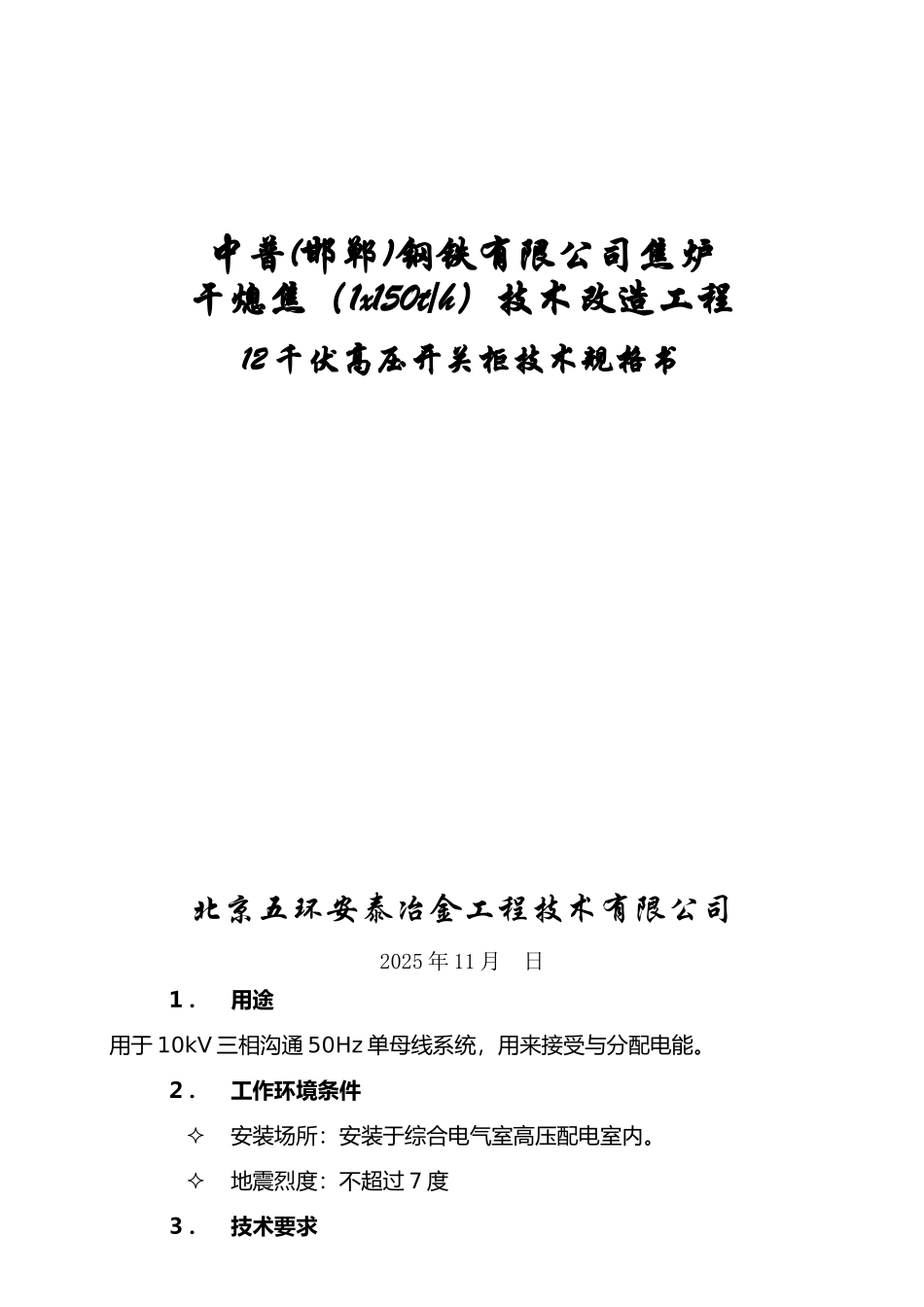

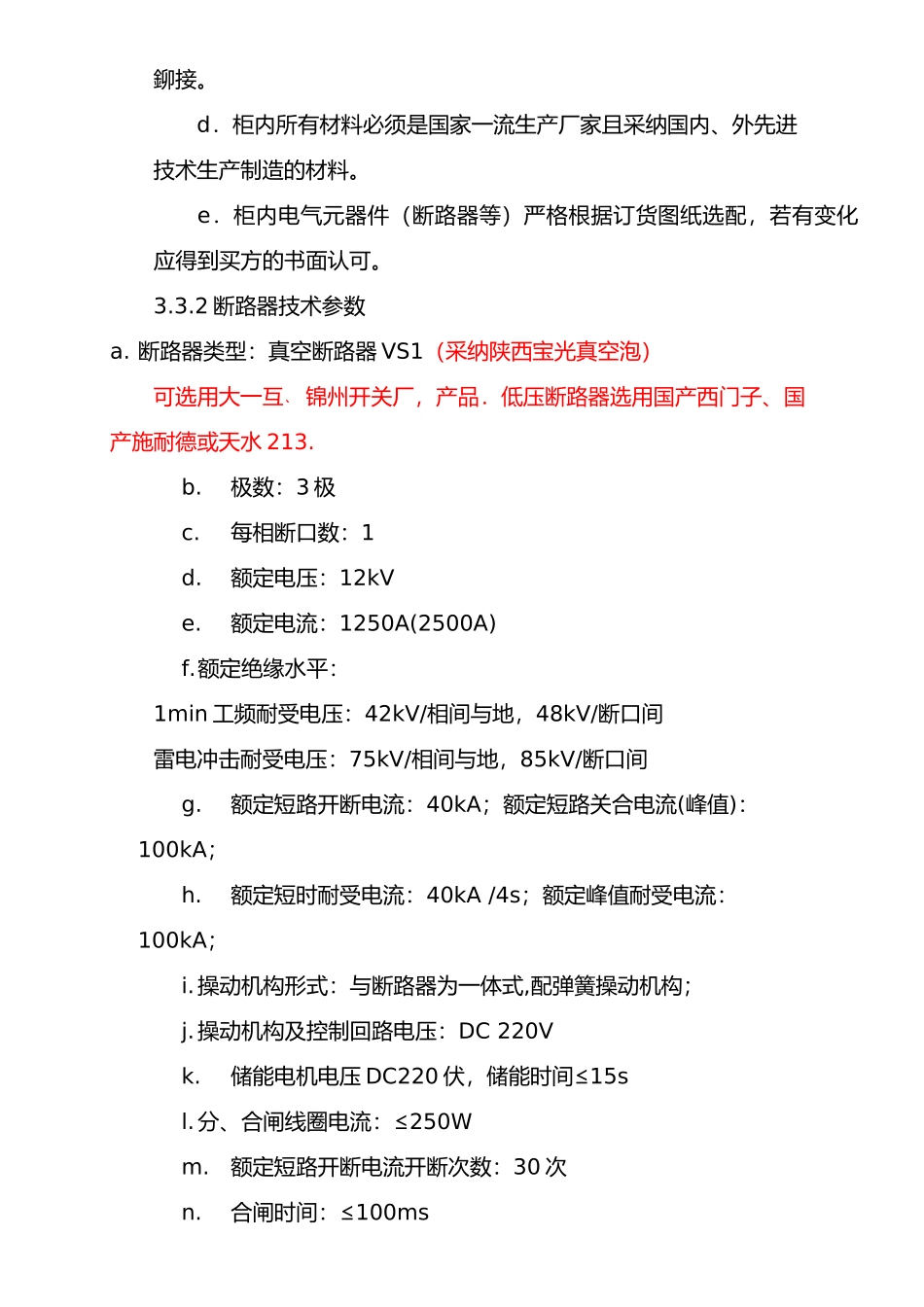

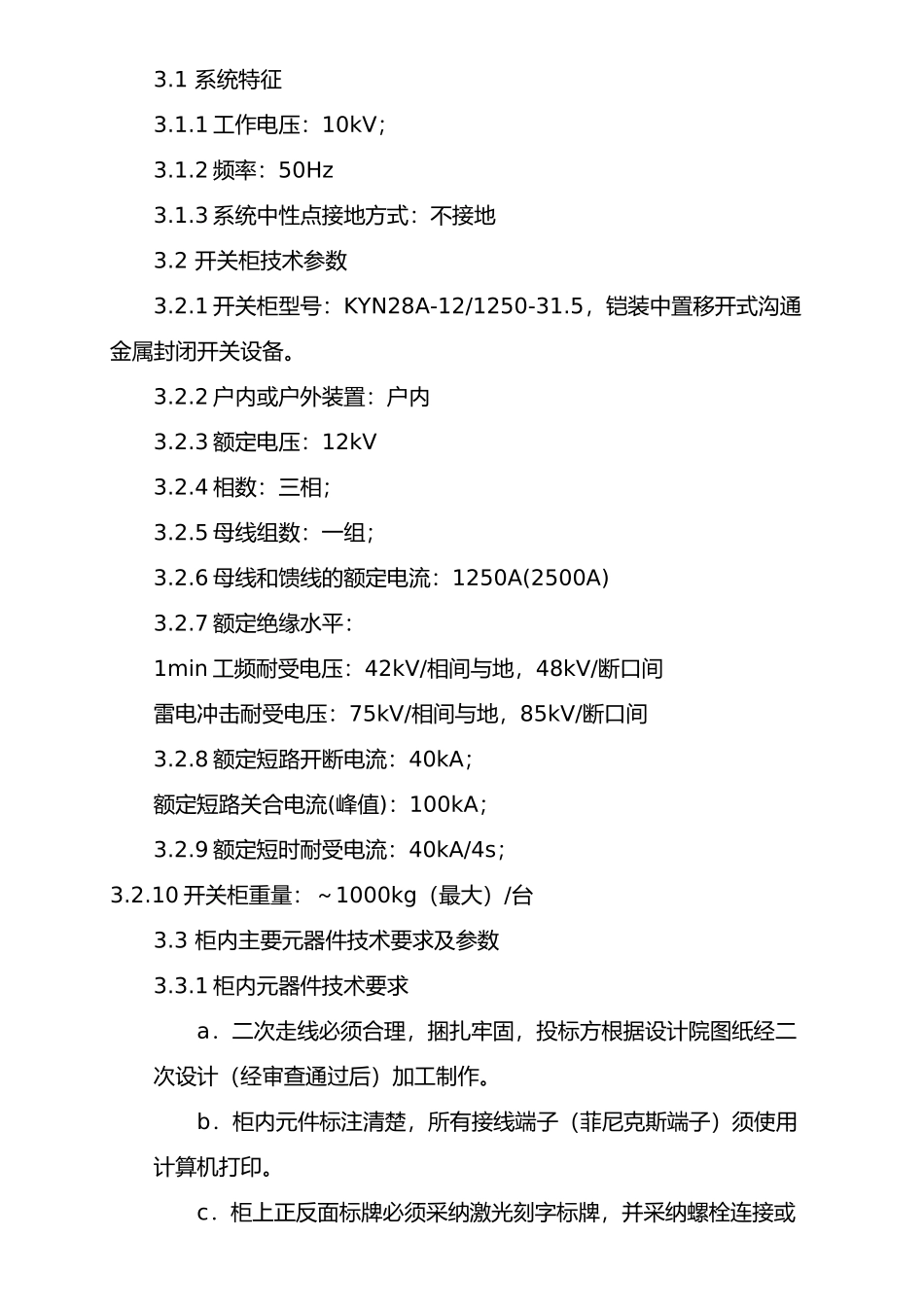

中普(邯郸)钢铁有限公司焦炉干熄焦（1x150t/h）技术改造工程12 千伏高压开关柜技术规格书北京五环安泰冶金工程技术有限公司2025 年 11 月 日１．用途用于 10kV 三相沟通 50Hz 单母线系统，用来接受与分配电能。２．工作环境条件安装场所：安装于综合电气室高压配电室内。地震烈度：不超过 7 度３．技术要求3.1 系统特征3.1.1 工作电压：10kV；3.1.2 频率：50Hz3.1.3 系统中性点接地方式：不接地3.2 开关柜技术参数3.2.1 开关柜型号：KYN28A-12/1250-31.5，铠装中置移开式沟通金属封闭开关设备。3.2.2 户内或户外装置：户内3.2.3 额定电压：12kV3.2.4 相数：三相；3.2.5 母线组数：一组；3.2.6 母线和馈线的额定电流：1250A(2500A)3.2.7 额定绝缘水平：1min 工频耐受电压：42kV/相间与地，48kV/断口间雷电冲击耐受电压：75kV/相间与地，85kV/断口间3.2.8 额定短路开断电流：40kA；额定短路关合电流(峰值)：100kA；3.2.9 额定短时耐受电流：40kA/4s；3.2.10 开关柜重量：～1000kg（最大）/台3.3 柜内主要元器件技术要求及参数3.3.1 柜内元器件技术要求a．二次走线必须合理，捆扎牢固，投标方根据设计院图纸经二次设计（经审查通过后）加工制作。b．柜内元件标注清楚，所有接线端子（菲尼克斯端子）须使用计算机打印。c．柜上正反面标牌必须采纳激光刻字标牌，并采纳螺栓连接或鉚接。d．柜内所有材料必须是国家一流生产厂家且采纳国内、外先进技术生产制造的材料。e．柜内电气元器件（断路器等）严格根据订货图纸选配，若有变化应得到买方的书面认可。3.3.2 断路器技术参数a. 断路器类型：真空断路器 VS1（采纳陕西宝光真空泡）可选用大一互﹑锦州开关厂，产品．低压断路器选用国产西门子、国产施耐德或天水 213.b.极数：3 极c.每相断口数：1d.额定电压：12kVe.额定电流：1250A(2500A)f.额定绝缘水平：1min 工频耐受电压：42kV/相间与地，48kV/断口间雷电冲击耐受电压：75kV/相间与地，85kV/断口间g.额定短路开断电流：40kA；额定短路关合电流(峰值)：100kA；h.额定短时耐受电流：40kA /4s；额定峰值耐受电流：100kA；i. 操动机构形式：与断路器为一体式,配弹簧操动机构；j. 操动机构及控制回路电压：DC 220Vk.储能电机电压 DC220 伏，储能时间≤15sl. 分、合闸线圈电流：≤250Wm.额定短路开断电流开断次数：30 次n.合闸时间：≤100mso.固有分闸时间：≤50msp.机械寿命：20000 次3.3.3 接地开关技术...
