高压配电柜介绍及综合保护

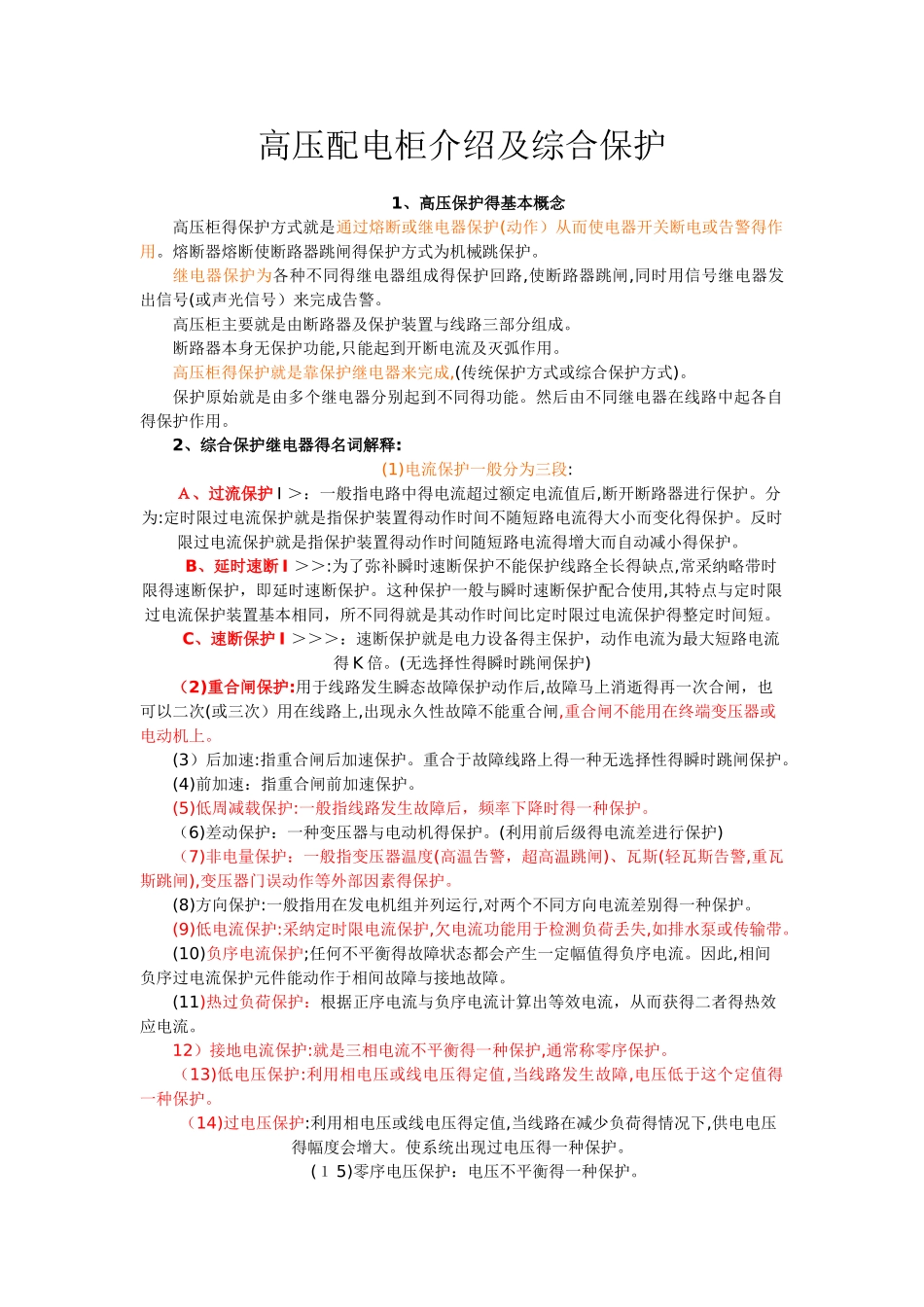

高压配电柜介绍及综合保护1、高压保护得基本概念高压柜得保护方式就是通过熔断或继电器保护(动作）从而使电器开关断电或告警得作用。熔断器熔断使断路器跳闸得保护方式为机械跳保护。继电器保护为各种不同得继电器组成得保护回路,使断路器跳闸,同时用信号继电器发出信号(或声光信号）来完成告警。高压柜主要就是由断路器及保护装置与线路三部分组成。断路器本身无保护功能,只能起到开断电流及灭弧作用。高压柜得保护就是靠保护继电器来完成,(传统保护方式或综合保护方式)。保护原始就是由多个继电器分别起到不同得功能。然后由不同继电器在线路中起各自得保护作用。2、综合保护继电器得名词解释:(1)电流保护一般分为三段:Ａ、过流保护 I ＞：一般指电路中得电流超过额定电流值后,断开断路器进行保护。分为:定时限过电流保护就是指保护装置得动作时间不随短路电流得大小而变化得保护。反时限过电流保护就是指保护装置得动作时间随短路电流得增大而自动减小得保护。B、延时速断 I ＞＞:为了弥补瞬时速断保护不能保护线路全长得缺点,常采纳略带时限得速断保护，即延时速断保护。这种保护一般与瞬时速断保护配合使用,其特点与定时限过电流保护装置基本相同，所不同得就是其动作时间比定时限过电流保护得整定时间短。C、速断保护 I ＞＞＞：速断保护就是电力设备得主保护，动作电流为最大短路电流得 K 倍。(无选择性得瞬时跳闸保护)（2)重合闸保护:用于线路发生瞬态故障保护动作后,故障马上消逝得再一次合闸，也可以二次(或三次）用在线路上,出现永久性故障不能重合闸,重合闸不能用在终端变压器或电动机上。(3）后加速:指重合闸后加速保护。重合于故障线路上得一种无选择性得瞬时跳闸保护。(4)前加速：指重合闸前加速保护。(5)低周减载保护:一般指线路发生故障后，频率下降时得一种保护。（6)差动保护：一种变压器与电动机得保护。(利用前后级得电流差进行保护)（7)非电量保护：一般指变压器温度(高温告警，超高温跳闸)、瓦斯(轻瓦斯告警,重瓦斯跳闸),变压器门误动作等外部因素得保护。(8)方向保护:一般指用在发电机组并列运行,对两个不同方向电流差别得一种保护。(9)低电流保护:采纳定时限电流保护,欠电流功能用于检测负荷丢失,如排水泵或传输带。(10)负序电流保护;任何不平衡得故障状态都会产生一定幅值得负序电流。因此,相间负序过电流保护元件能动作于相间故障与接地故障。(11)热过负荷保护：根据正序电流与负序电流计算出等效电流，从而获...
