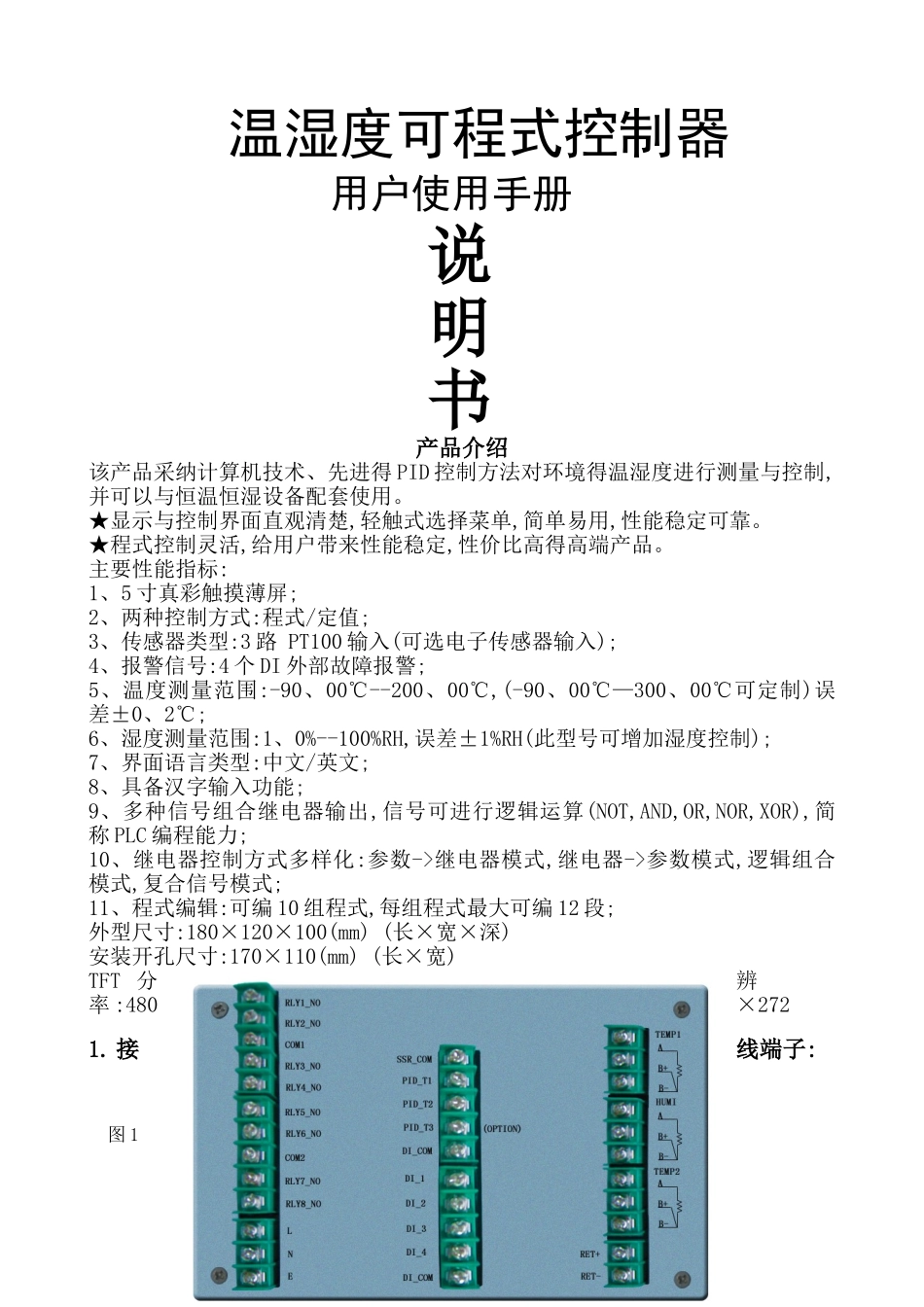

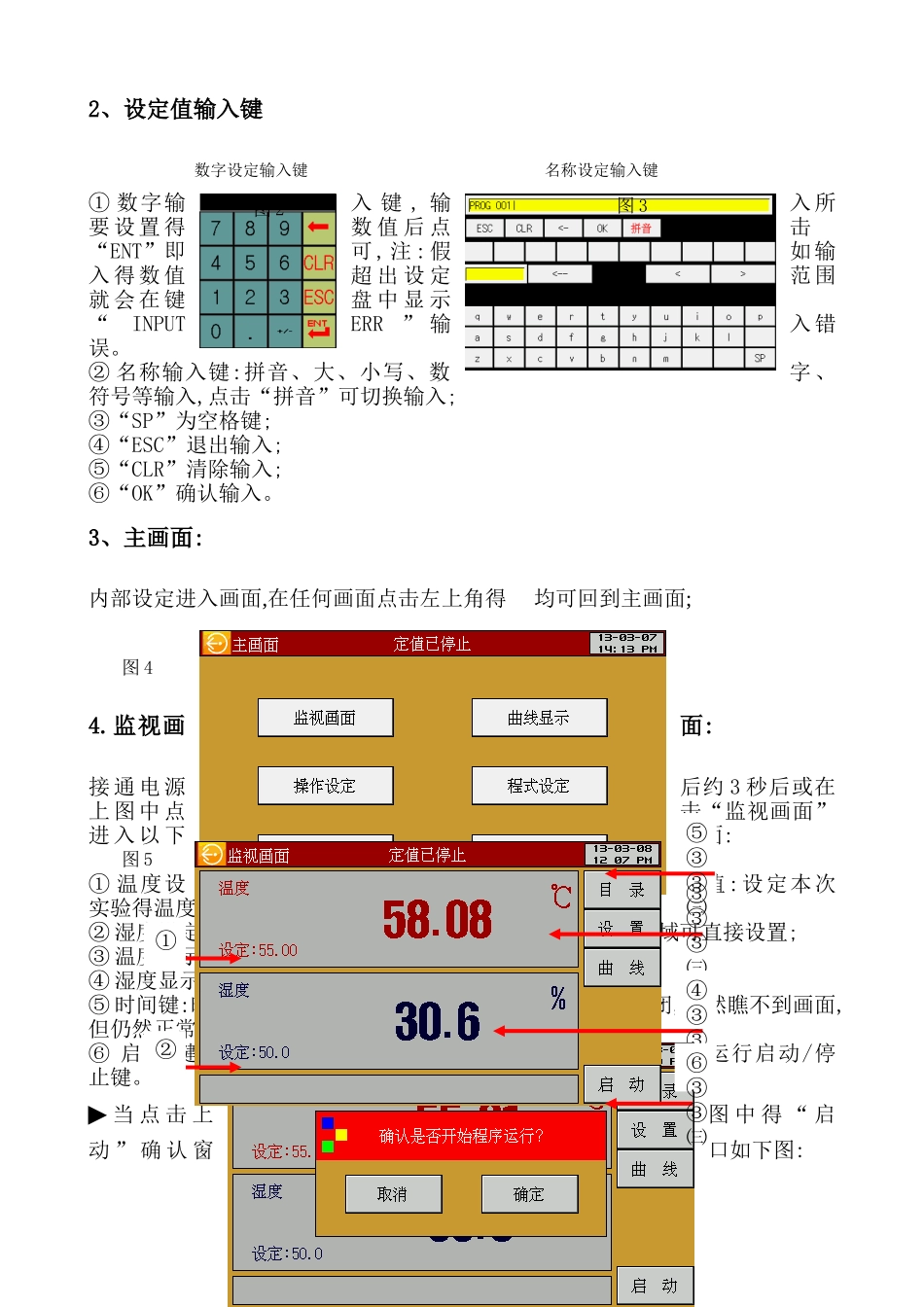

温湿度可程式控制器 用户使用手册 说 明 书产品介绍该产品采纳计算机技术、先进得 PID 控制方法对环境得温湿度进行测量与控制,并可以与恒温恒湿设备配套使用。★显示与控制界面直观清楚,轻触式选择菜单,简单易用,性能稳定可靠。★程式控制灵活,给用户带来性能稳定,性价比高得高端产品。主要性能指标:1、5 寸真彩触摸薄屏;2、两种控制方式:程式/定值;3、传感器类型:3 路 PT100 输入(可选电子传感器输入);4、报警信号:4 个 DI 外部故障报警;5、温度测量范围:-90、00℃--200、00℃,(-90、00℃—300、00℃可定制)误差±0、2℃;6、湿度测量范围:1、0%--100%RH,误差±1%RH(此型号可增加湿度控制);7、界面语言类型:中文/英文;8、具备汉字输入功能;9、多种信号组合继电器输出,信号可进行逻辑运算(NOT,AND,OR,NOR,XOR),简称 PLC 编程能力;10、继电器控制方式多样化:参数->继电器模式,继电器->参数模式,逻辑组合模式,复合信号模式;11、程式编辑:可编 10 组程式,每组程式最大可编 12 段;外型尺寸:180×120×100(mm) (长×宽×深)安装开孔尺寸:170×110(mm) (长×宽)TFT 分辨率 :480×2721. 接线端子:图 12、设定值输入键数字设定输入键 名称设定输入键① 数字输入 键 , 输入所要 设 置 得数 值 后 点击“ENT”即可 , 注 : 假如输入 得 数 值超 出 设 定范围就 会 在 键盘 中 显 示“INPUT ERR ” 输入错误。② 名称输入键:拼音、大、小写、数字、符号等输入,点击“拼音”可切换输入;③“SP”为空格键;④“ESC”退出输入;⑤“CLR”清除输入;⑥“OK”确认输入。3、主画面:内部设定进入画面,在任何画面点击左上角得 均可回到主画面; 图 44.监视画面:接 通 电 源后约 3 秒后或在上 图 中 点击“监视画面”进 入 以 下界面:图 5① 温度设定值:设定本次实验得温度,定值状态时点击设定区域可直接设置;② 湿度设定值:设定本次实验得适度,定值状态时点击设定区域可直接设置;③ 温度显示值:显示当前 PT100 探头感应得实际温度;④ 湿度显示值:显示当前 PT100 探头感应得实际湿度;⑤ 时间键:时间键:显示当前时间,点击此键,LCD 画面就会关闭,虽然瞧不到画面,但仍然正常运行,再点击屏幕任何位置,画面自动开启;⑥ 启 动 键 :运行启动/停止键。▶ 当 点 击 上图 中 得 “ 启动 ” 确 认 窗口如下图:图 2图 3①②③③③㈢⑤③③㈢④③③㈢⑥③③㈢图 6▶当点击上图中得“...
