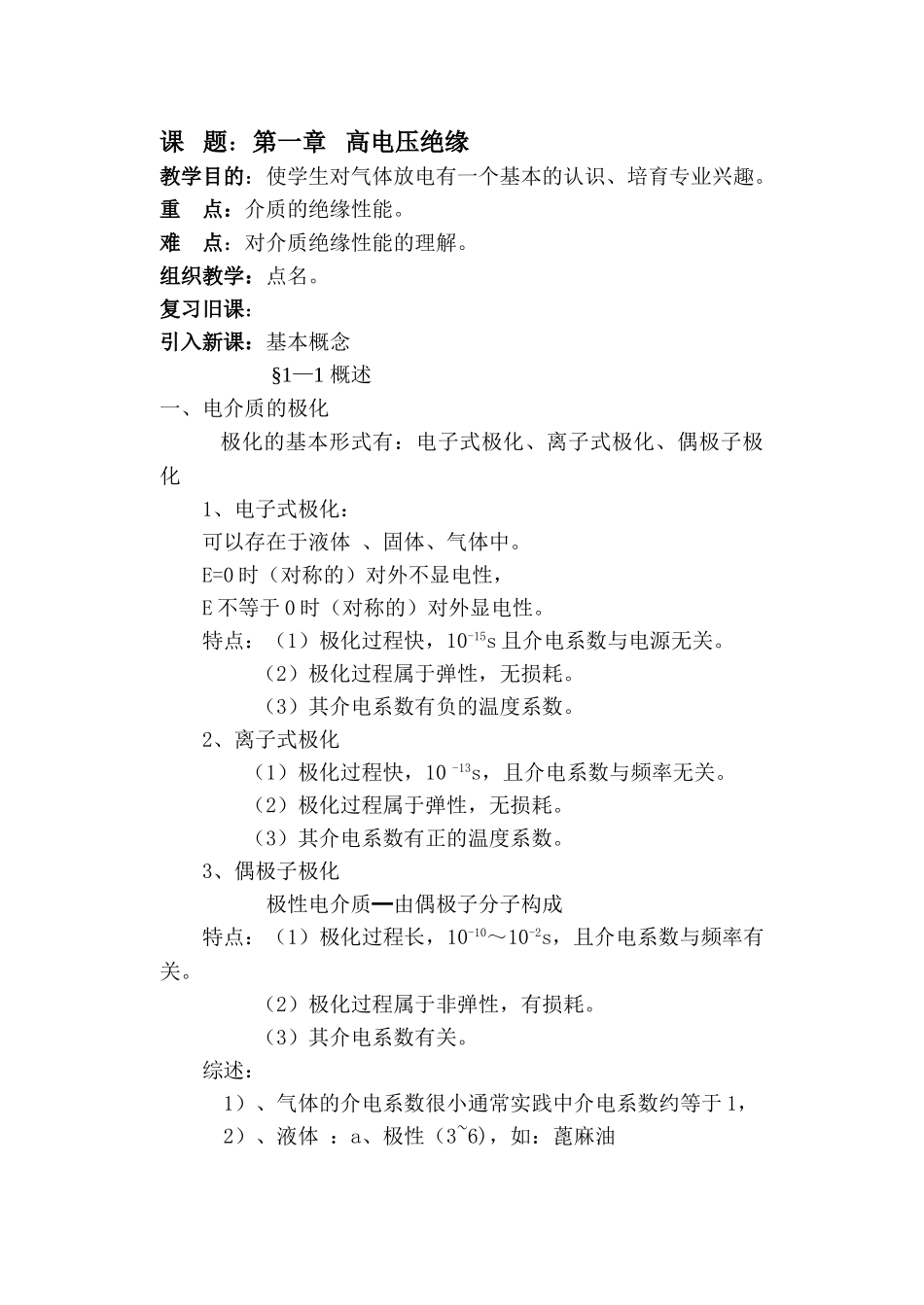

课 题：第一章 高电压绝缘教学目的：使学生对气体放电有一个基本的认识、培育专业兴趣。重 点：介质的绝缘性能。难 点：对介质绝缘性能的理解。组织教学：点名。复习旧课：引入新课：基本概念 §1—1 概述一、电介质的极化 极化的基本形式有：电子式极化、离子式极化、偶极子极化1、电子式极化：可以存在于液体 、固体、气体中。E=0 时（对称的）对外不显电性，E 不等于 0 时（对称的）对外显电性。特点：（1）极化过程快，10-15s 且介电系数与电源无关。 （2）极化过程属于弹性，无损耗。 （3）其介电系数有负的温度系数。2、离子式极化（1）极化过程快，10 -13s，且介电系数与频率无关。 （2）极化过程属于弹性，无损耗。（3）其介电系数有正的温度系数。3、偶极子极化 极性电介质━由偶极子分子构成特点：（1）极化过程长，10-10～10-2s，且介电系数与频率有关。 （2）极化过程属于非弹性，有损耗。 （3）其介电系数有关。综述： 1）、气体的介电系数很小通常实践中介电系数约等于 1， 2）、液体 ：a、极性（3~6)，如：蓖麻油 b、非极性（1.8~2.5)，如变压器油 c、强极性（>10) ，如水、酒精4、夹层式极化 组成：设备的绝缘由几种不同的材料组成 特点：1、进行过程特别长， 2、有明显的损耗。等效图如右所示，过程分析：在合闸瞬间：到达稳态时：若介质是均匀的，则 C1/C2=g1/g2,可得，即合闸后两层电荷不会发生重新分配。若介质不均匀，则合闸后 C1、C2 上的电荷要重新分配。设C1>C2,g1U1，t=∞时，U1>U2，电荷要重新分配，称为吸收电荷，相当于电容增大称为夹层电介质极化。电介质极化的意义：１、对于电容器而言希望 εr 大，这样单位容量的体积和重量可减小。但其它绝缘希望 εr 小，可减小充电电流。2、高压设备在使用时应注意各材料 εr 的配合，介电系数小的材料承受较大的电场强度；介电系数大的材料承受较小的电场强度。3、夹层介质极化现象在绝缘试验中，可用于推断绝缘受潮的情况。4、材料的介质损耗与极化形式有关。二、 电介质的电导1、绝缘电阻 I──泄漏电流，也即电导电流绝缘电阻对固体介质来说包括：绝缘电阻的体积绝缘和表面绝缘电阻。介质的绝缘电阻决定着介质中的泄漏电流，它将引起介质发热，加速绝缘老化。2、电介质电导与电金属电导的区别电介质电导──离子，电导小，电阻大，电导与温度成正比；金属电导──自由电子， 电导很大，电阻很小，电导与温...
