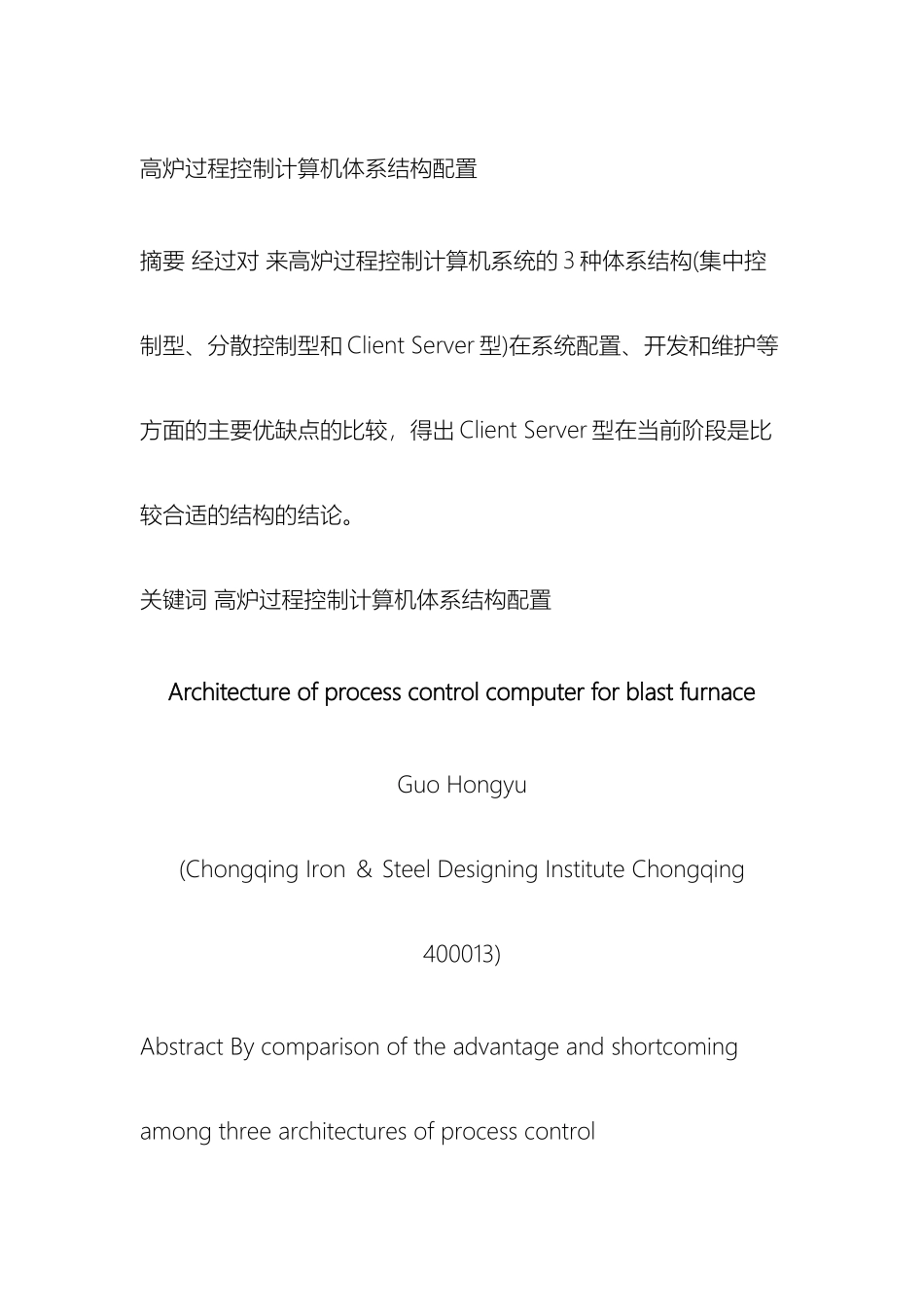

高炉过程控制计算机体系结构配置高炉过程控制计算机体系结构配置摘要 经过对 来高炉过程控制计算机系统的 3 种体系结构(集中控制型、分散控制型和 Client Server 型)在系统配置、开发和维护等方面的主要优缺点的比较，得出 Client Server 型在当前阶段是比较合适的结构的结论。关键词 高炉过程控制计算机体系结构配置Architecture of process control computer for blast furnace Guo Hongyu(Chongqing Iron ＆ Steel Designing Institute Chongqing 400013) Abstract By comparison of the advantage and shortcoming among three architectures of process control computer(centralized control, distributed control and Client-Server type) for blast furnace, a conclusion is drawn that Client-Server is a more suitable architecture at present. Key words blast furnace; process control computer; architecture; configuration 来，中国陆续建成投产了不少大中型现代化高炉，其自动化控制水平基本不低于同期的国际先进水平。 高炉自动化控制系统一般分为两级：设备控制级和过程控制级。过程控制计算机随着计算机技术的进展，体系结构也相应发生变化，主要分为集中控制型、分散控制型、Client-Server 型。其应用功能变化不大，主要有原料数据分析处理、原料称量(预约)处理、装料数据处理、本体数据处理、出铁渣数据处理、热风炉数据处理、数学模型运算、画面和报表处理。其工作流程如图 1所示，过程级从基础自动化级定时和不定时采集数据，将收集的各种过程数据分类、处理，生成累计值、平均值，写入数据库系统，进行各种技术计算和模型运算，得到各种指标，对高炉内部状态进行推测和预测，生成各种优化的设定值，并将设定值发送给基础自动化级，指导高炉平稳操作。下面结合具体实例说明这3 种结构如何实现以上应用功能。图 1 过程计算机的主要工作流程1 集中控制型 早期限于计算机硬件能力有限，设备昂贵，大多采纳 1 台主机承担过程控制级的全部基本功能，包括从数据采集、计算、模型运算、操作值设定，到画面生成和打印控制等。采纳这种结构的有攀枝花钢铁公司的 4＃高炉，上海宝钢集团公司的 1＃、2＃、3＃高炉。攀钢 4＃高炉容积 1350m3，系统较小，只采纳 1 台主机。宝钢的 3 座高炉容积都在 4000m3 以上，系统庞大，采纳 2...
