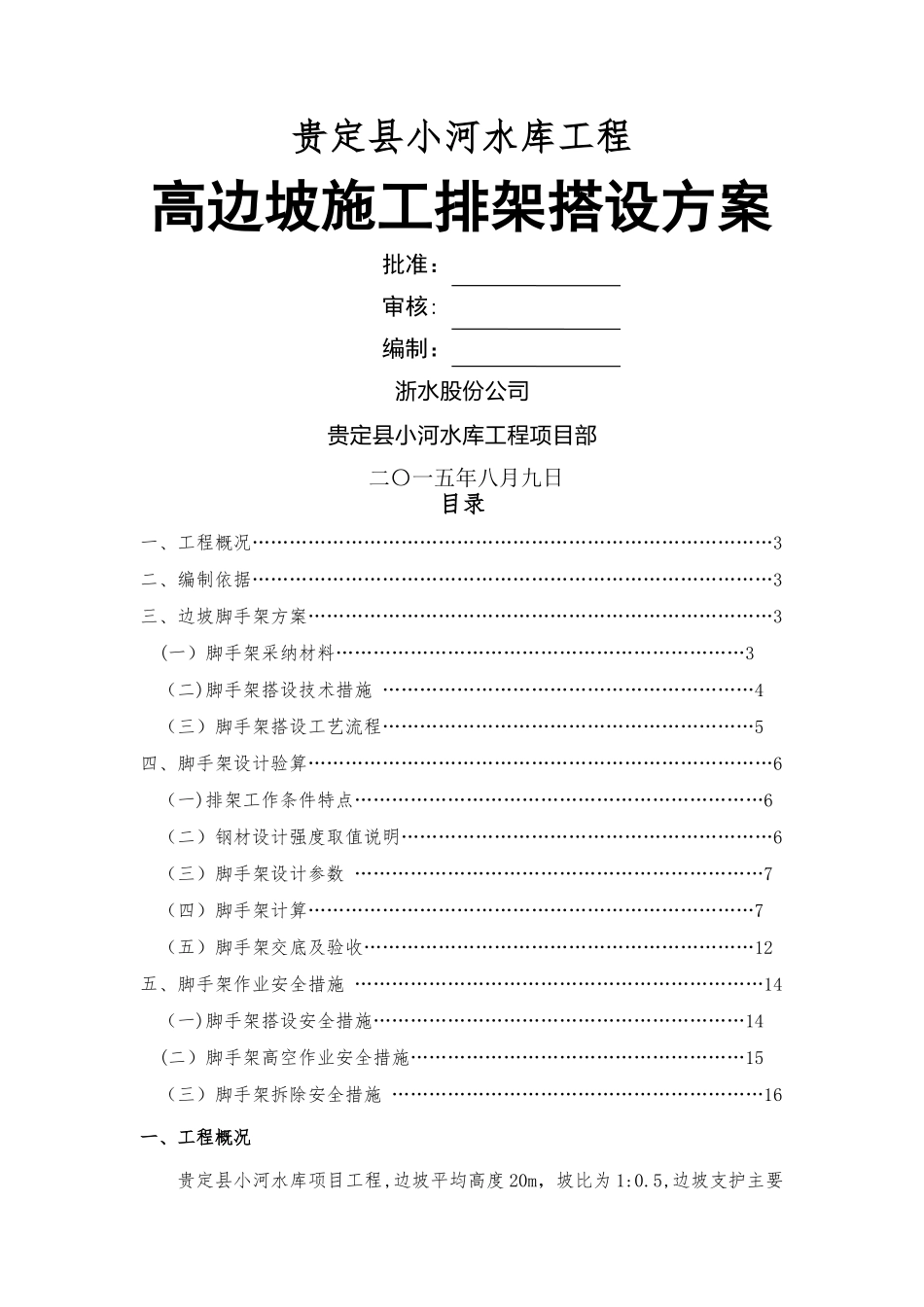

贵定县小河水库工程高边坡施工排架搭设方案批准：审核:编制：浙水股份公司贵定县小河水库工程项目部二〇一五年八月九日目录一、工程概况…………………………………………………………………………3二、编制依据…………………………………………………………………………3三、边坡脚手架方案…………………………………………………………………3(一）脚手架采纳材料…………………………………………………………3（二)脚手架搭设技术措施 ……………………………………………………4（三）脚手架搭设工艺流程……………………………………………………5四、脚手架设计验算…………………………………………………………………6（一)排架工作条件特点…………………………………………………………6（二）钢材设计强度取值说明……………………………………………………6（三）脚手架设计参数 …………………………………………………………7（四）脚手架计算………………………………………………………………7（五）脚手架交底及验收………………………………………………………12五、脚手架作业安全措施 …………………………………………………………14（一)脚手架搭设安全措施……………………………………………………14(二）脚手架高空作业安全措施………………………………………………15（三）脚手架拆除安全措施 ……………………………………………………16一、工程概况贵定县小河水库项目工程,边坡平均高度 20m，坡比为 1:0.5,边坡支护主要工程项目为：砂浆锚杆、挂钢筋网、喷混凝土等，支护施工采纳双排扣件式钢管脚手架作业,分片进行施工.边坡已开挖完成，锚杆施工需搭设排架。二、编制依据1。施工图纸2。主要法律规范、规程：《钢结构设计法律规范》 GB50017-2025《建筑施工安全检查标准》 JGJ59-2025《建筑结构荷载法律规范》 GB50009-2025《建筑施工高处作业安全技术法律规范》 JGJ80—2025《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJl30—2025《建设管理制度汇编》JDSW—XH-ZD—20253.参考手册简明建筑施工手册 2025 年 9 月版有用建筑施工安全手册 1999 年 7 月版建筑施工计算手册 2001 年 7 月版三、边坡脚手架方案（一)脚手架采纳材料1。脚手架采纳 φ48mm、壁厚 3。5mm 钢管,每米自重 38.4N，符合现行国家标准，连接扣件采纳标准扣件,直角扣件每个自重 13.2N;旋转扣件每个自重14.6N;对...
